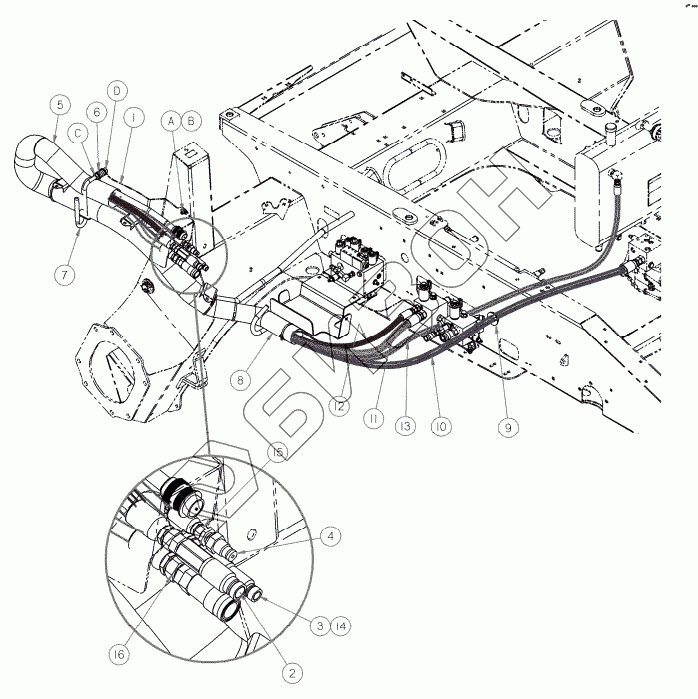

Графический каталог запасных частей к технике: MacDon-M100. LH COUPLERS, HYDRAULICS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
C
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 163125 | SUPPORT-HOSES, LH WELDT |
Загрузка ...
|
|
| 2 | 135314 | COUPLER - MALE HYD 3/4 IN FLAT FACE |
Загрузка ...
|
|
| 135179 | 135179 | SEAL KIT |
Загрузка ...
|
|
| 3 | 135361 | COUPLER - MALE HYD 1/2 IN FLAT FACE |
Загрузка ...
|
|
| 4 | 135237 | COUPLER - MALE HYD 3/8 IN FLAT FACE BULKHEAD |
Загрузка ...
|
|
| 5 | 110547 | SLEEVE-HOSE |
Загрузка ...
|
|
| 6 | 28700 | SPRING – COMPRESSION |
Загрузка ...
|
|
| 7 | 163254 | HANDLE-HOSE SUPPORT |
Загрузка ...
|
|
| 8 | 163128 | SLEEVE-HOSE |
Загрузка ...
|
|
| 9 | 110967 | GROMMET |
Загрузка ...
|
|
| 10 | 162250 | HOSE-HYDRAULIC |
Загрузка ...
|
|
| 11 | 162251 | HOSE-HYDRAULIC |
Загрузка ...
|
|
| 12 | 120585 | HOSE-HYD |
Загрузка ...
|
|
| 13 | 47141 | HOSE – HYD |
Загрузка ...
|
|
| 14 | 135364 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 15 | 21830 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 16 | 21828 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| A | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| D | 50225 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
