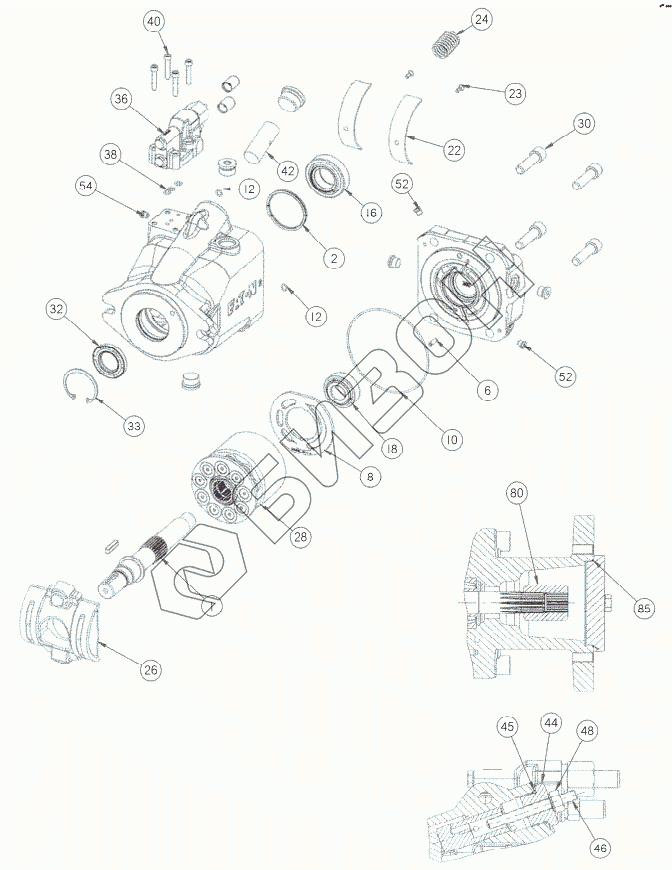

Графический каталог запасных частей к технике: MacDon-M100. KNIFE DRIVE PUMP
1
2
6
8
10
12
12
16
18
22
23
24
26
28
30
32
33
36
38
40
42
44
45
46
48
52
52
54
80
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 162308 | SHAFT, DRIVE, INPUT 14T, DUAL SEAL, 26T OUT |
Загрузка ...
|
|
| 2 | 162309 | RING, CRUSH |
Загрузка ...
|
|
| 6 | 162310 | ROLL PIN (VALVE PLATE) |
Загрузка ...
|
|
| 8 | 162311 | PLATE, VALVE (RH) |
Загрузка ...
|
|
| 10 | 162312 | O-RING (ENDCOVER PILOT) O |
Загрузка ...
|
|
| 12 | 162313 | O-RING (COMPENSATOR) O |
Загрузка ...
|
|
| 16 | 162314 | BEARING ASSY, SHAFT (FRONT) |
Загрузка ...
|
|
| 18 | 162315 | BEARING ASSY, SHAFT (REAR) |
Загрузка ...
|
|
| 22 | 162316 | BEARING, SWASHPLATE |
Загрузка ...
|
|
| 23 | 162317 | SCREW, CAP, SOCKET, FLAT, CSK (SWASH BEARING) |
Загрузка ...
|
|
| 24 | 162318 | SPRING, BIAS |
Загрузка ...
|
|
| 26 | 162319 | SWASHPLATE |
Загрузка ...
|
|
| 28 | 162320 | ROTATING GROUP S/A (49cc) |
Загрузка ...
|
|
| 30 | 162321 | SCREW, CAP (HOUSING/ENDCOVER) |
Загрузка ...
|
|
| 32 | 162322 | SEAL, SHAFT, FLUOROCARBON O |
Загрузка ...
|
|
| 33 | 162323 | RING, RETAINING, INTERNAL (SHAFT SEAL) O |
Загрузка ...
|
|
| 36 | 162324 | COMPENSATOR S/A, BLEED OFF |
Загрузка ...
|
|
| 38 | 162313 | O-RING (COMPENSATOR) O |
Загрузка ...
|
|
| 40 | 162325 | SCREW, CAP (COMPENSATOR MOUNTING) |
Загрузка ...
|
|
| 42 | 162326 | PISTON, CONTROL |
Загрузка ...
|
|
| 44 | 162327 | PLUG, EXTERNAL MANUAL STROKE ADJUSTER X |
Загрузка ...
|
|
| 45 | 162328 | O-RING (DISPLACEMENT ADJUSTER/LIMITER) OX |
Загрузка ...
|
|
| 46 | 162329 | SCREW, SET (EXTERNAL MANUAL STROKE ADJUSTER) X |
Загрузка ...
|
|
| 48 | 162330 | 692855 - NUT, SEALING (EXT MAN STROKE ADJ) X |
Загрузка ...
|
|
| 52 | 162331 | PLUG (HOUSING) |
Загрузка ...
|
|
| 54 | 162331 | PLUG (HOUSING) |
Загрузка ...
|
|
| 80 | 162332 | COUPLER, 26/15 TOOTH |
Загрузка ...
|
|
| 85 | 162333 | O-RING, B AUX (REAR) MOUNT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
