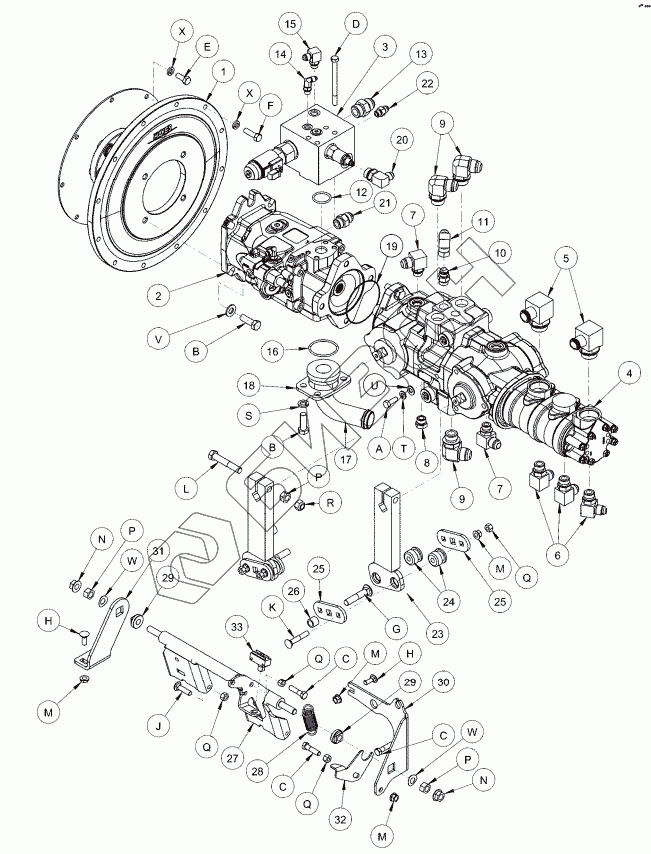

Графический каталог запасных частей к технике: MacDon-M100. PUMPS, NEUTRAL INTERLOCK AND PINTLE ARMS
1
2
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
30
31
32
33
A
B
B
C
C
C
D
E
F
G
H
H
J
K
L
M
M
M
M
N
N
P
P
P
Q
Q
Q
Q
R
S
T
U
V
W
W
X
X
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 162240 | COUPLING-M100 DRIVE |
Загрузка ...
|
|
| 2 | 163967 | PUMP-KNIFE DRIVE |
Загрузка ...
|
|
| 3 | 162231 | MANIFOLD-KNIFE DRIVE (M100) |
Загрузка ...
|
|
| 4 | 163966 | TRACTION-GEAR PUMP ASSY (M100) |
Загрузка ...
|
|
| 5 | 111542 | FITTING-ELBOW 10" HOSE-10" ADJ ORB |
Загрузка ...
|
|
| 6 | 21843 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 7 | 130292 | FITTING - ELBOW HYD |
Загрузка ...
|
|
| 8 | 30977 | PLUG - HEX CW O-RING |
Загрузка ...
|
|
| 9 | 30970 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 10 | 21030 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 11 | 30314 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 12 | 112868 | O-RING 1296 IN ID X 0139 IN WALL |
Загрузка ...
|
|
| 13 | 21830 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 14 | 162226 | FITTING - ELBOW HYD 4-4 |
Загрузка ...
|
|
| 15 | 30282 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 16 | 112867 | O-RING |
Загрузка ...
|
|
| 17 | 112853 | ELBOW - 15 IN HOSE - 2 IN SPLIT FLANGE |
Загрузка ...
|
|
| 18 | 156085 | PLATE |
Загрузка ...
|
|
| 19 | 134056 | O-RING |
Загрузка ...
|
|
| 20 | 21801 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 21 | 30695 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 22 | 15903 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 23 | 110921 | ARM-PINTLE WELDT |
Загрузка ...
|
|
| 24 | 30591 | INSULATOR-RUBBER |
Загрузка ...
|
|
| 25 | 110922 | BAR-BUSHING |
Загрузка ...
|
|
| 26 | 132531 | SPACER |
Загрузка ...
|
|
| 27 | 162070 | SHAFT-INTERLOCK WELDT (M100) |
Загрузка ...
|
|
| 28 | 25321 | SPRING – EXTENSION |
Загрузка ...
|
|
| 29 | 109750 | BUSHING – PLASTIC |
Загрузка ...
|
|
| 30 | 162134 | SUPPORT-INTERLOCK PIVOT ARM |
Загрузка ...
|
|
| 31 | 162092 | PLATE-REAR INTERLOCK SUPPORT |
Загрузка ...
|
|
| 32 | 162221 | SUPPORT-SWITCH |
Загрузка ...
|
|
| 33 | 111763 | SWITCH-PLUNGER LIMIT |
Загрузка ...
|
|
| A | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| B | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| C | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| D | 30080 | BOLT - HH 3/8 NC X 45 LG GR 5 ZP |
Загрузка ...
|
|
| E | 30627 | BOLT - HH M10 X 15 X 25 LG ZP |
Загрузка ...
|
|
| F | 30628 | BOLT - HH M10 X 15 X 35 LG ZP |
Загрузка ...
|
|
| G | 21489 | BOLT - RHSN 1/2 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| H | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| J | 50148 | BOLT - RHSN 3/8 NC X 15 TFL GR 5 ZP |
Загрузка ...
|
|
| K | 21485 | BOLT - RHSN 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| L | 135542 | BOLT-HH 1/2 NC X 30 LG GR 8 ZP |
Загрузка ...
|
|
| M | 30228 | Гайка |
Загрузка ...
|
|
| N | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| P | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| Q | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| R | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| S | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| T | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| U | 18598 | Шайба |
Загрузка ...
|
|
| V | 135369 | WASHER- HARDENED |
Загрузка ...
|
|
| W | 135640 | WASHER-CURVED SPRING |
Загрузка ...
|
|
| X | 30632 | WASHER-LOCK SPRING M10 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
