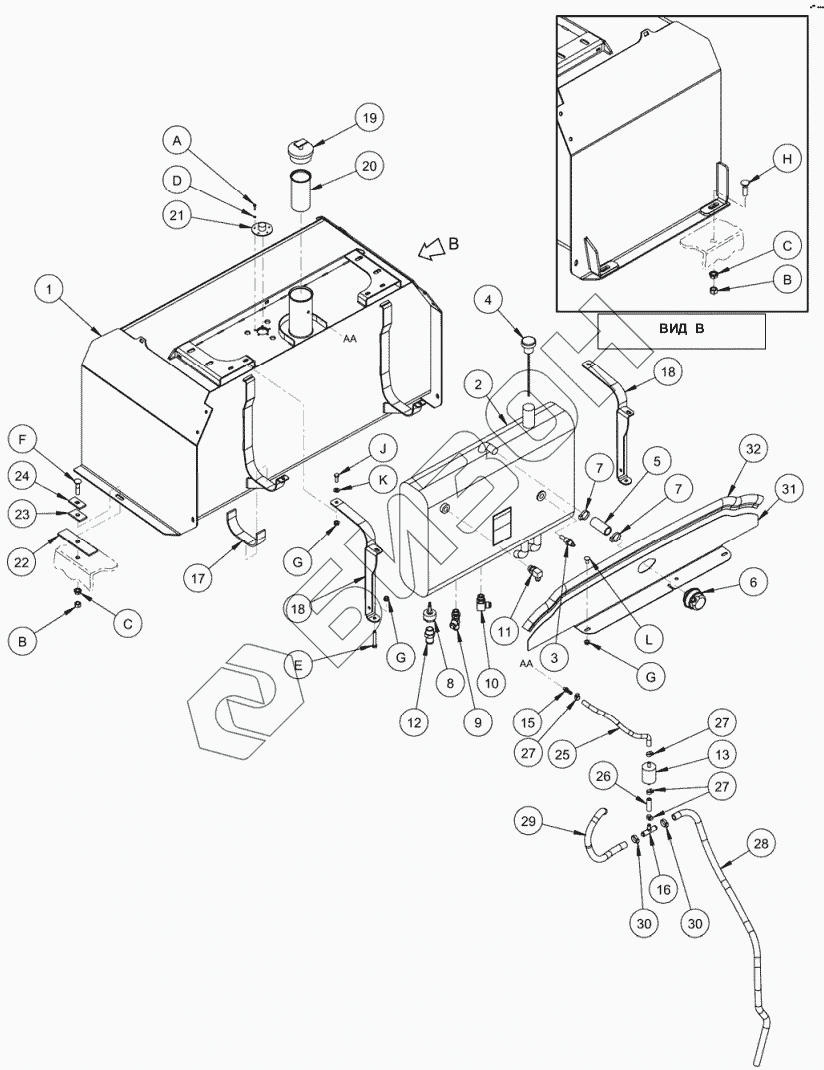

Графический каталог запасных частей к технике: MacDon-M105. Баки (Топливный и Гидравлический)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
27
28
29
30
30
31
32
A
B
B
C
C
D
E
F
G
G
G
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 110246 | TANK-FUEL WELDT |
Загрузка ...
|
|
| 2 | 163690 | TANK-HYDRAULIC C/W DECALS (M100) |
Загрузка ...
|
|
| 111975 | 111975 | ЗАГЛУШКА 0.875 |
Загрузка ...
|
|
| 111976 | 111976 | ЭКРАН-СЕТКА |
Загрузка ...
|
|
| 3 | 110444 | SWITCH - HYDRAULIC OIL TEMP |
Загрузка ...
|
|
| 4 | 21822 | GAUGE-OIL FILLER/DIPSTICK |
Загрузка ...
|
|
| 5 | 110447 | HOSE-VENT |
Загрузка ...
|
|
| 6 | 20579 | CLEANER – VENT |
Загрузка ...
|
|
| 7 | 30670 | CLAMP – HOSE |
Загрузка ...
|
|
| 8 | 163969 | VALVE – CHECK |
Загрузка ...
|
|
| 9 | 50019 | FITTING - TEE HYD STR THD RUN TEE CW O-RING |
Загрузка ...
|
|
| 10 | 21843 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 11 | 21801 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 12 | 135584 | FITTING - ADAPTER 10IN HOSE 075" NPT |
Загрузка ...
|
|
| 13 | 111608 | FILTER-FUEL STRAINER |
Загрузка ...
|
|
| 15 | 21992 | FITTING - BARBED 1/8 NPT X 3/8 ID HOSE |
Загрузка ...
|
|
| 16 | 134055 | FITTING-TEE (5/8X5/8X3/8") |
Загрузка ...
|
|
| 17 | 110135 | PAD-RUBBER |
Загрузка ...
|
|
| 18 | 110136 | STRAP-HYD TANK |
Загрузка ...
|
|
| 19 | 110248 | CAP - FUEL TANK |
Загрузка ...
|
|
| 20 | 163989 | FILTER-FUEL FILLER |
Загрузка ...
|
|
| 21 | 112142 | SENDER-FUEL LEVEL CW GASKET LESS MTG HDWE |
Загрузка ...
|
|
| 22 | 112095 | PAD-RUBBER |
Загрузка ...
|
|
| 23 | 112153 | PAD-RUBBER |
Загрузка ...
|
|
| 24 | 112154 | PLATE |
Загрузка ...
|
|
| 25 | 163639 | HOSE-FUEL (3/8") |
Загрузка ...
|
|
| 26 | 163640 | HOSE-FUEL (3/8") |
Загрузка ...
|
|
| 27 | 30500 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 28 | 110964 | HOSE-TANK BREATHERS |
Загрузка ...
|
|
| 29 | 24936 | HOSE |
Загрузка ...
|
|
| 30 | 112692 | CLAMP – HOSE |
Загрузка ...
|
|
| 31 | 163686 | ANGLE-AIR BAFFLE (M100) |
Загрузка ...
|
|
| 32 | 110807 | SEAL-AIR DAM |
Загрузка ...
|
|
| A | 18577 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 |
Загрузка ...
|
|
| B | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| C | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) |
Загрузка ...
|
|
| D | 18634 | WASHER - REG LOCK #10 NOM ID ZP |
Загрузка ...
|
|
| E | 21262 | BOLT - HEX HD 3/8 NC X 25 TFL GR 5 ZP |
Загрузка ...
|
|
| F | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| G | 30228 | Гайка |
Загрузка ...
|
|
| H | 30515 | BOLT - RHSN 1/2 NC X 175 LG GR 5 ZP |
Загрузка ...
|
|
| J | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| K | 30655 | WASHER - HARDENED |
Загрузка ...
|
|
| L | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
