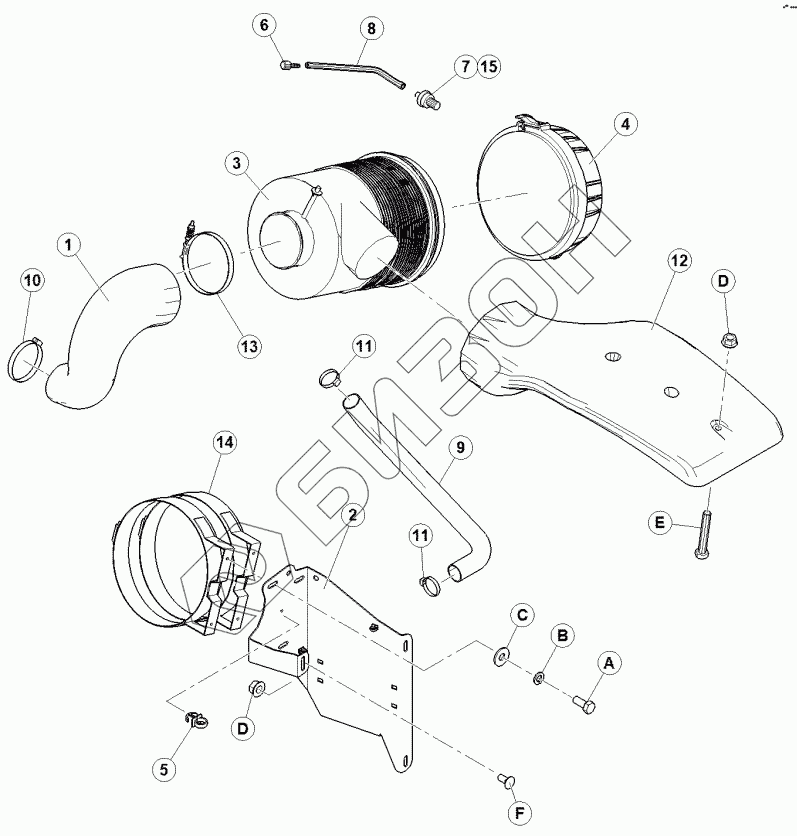

Графический каталог запасных частей к технике: MacDon-M105. Воздухозабор двигателя
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
A
B
C
D
D
E
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 139686 | УГОЛОК |
Загрузка ...
|
|
| 2 | 138389 | ОПОРА |
Загрузка ...
|
|
| 3 | 162144 | ОЧИСТИТЕЛЬ ВОЗДУХА |
Загрузка ...
|
|
| 111954 | 111954 | ЭЛЕМЕНТ |
Загрузка ...
|
|
| 111955 | 111955 | ЭЛЕМЕНТ |
Загрузка ...
|
|
| 111957 | 111957 | КЛАПАН |
Загрузка ...
|
|
| 4 | 111956 | КОМПЛЕКТ |
Загрузка ...
|
|
| 5 | 50109 | CLIP-PLASTIC |
Загрузка ...
|
|
| 6 | 138388 | ФИТИНГ |
Загрузка ...
|
|
| 7 | 183143 | ИНДИКАТОР СЕРВИСА |
Загрузка ...
|
|
| 8 | 138511 | ШЛАНГ |
Загрузка ...
|
|
| 9 | 138534 | ШЛАНГ АСПИРАТОР |
Загрузка ...
|
|
| 10 | 135534 | CLAMP-HOSE (LINED) |
Загрузка ...
|
|
| 11 | 30670 | CLAMP – HOSE |
Загрузка ...
|
|
| 12 | 139045 | ТРУБА ВОЗДУХЗАБОРА |
Загрузка ...
|
|
| 13 | 162102 | ЗАЖИМ |
Загрузка ...
|
|
| 14 | 163976 | КРОНШТЕЙН |
Загрузка ...
|
|
| 15 | 30426 | ФИТИНГ |
Загрузка ...
|
|
| A | 30627 | BOLT - HH M10 X 15 X 25 LG ZP |
Загрузка ...
|
|
| B | 30632 | WASHER-LOCK SPRING M10 ZP |
Загрузка ...
|
|
| C | 30635 | WASHER-FLAT M10 ZP |
Загрузка ...
|
|
| D | 30228 | Гайка |
Загрузка ...
|
|
| E | 21102 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| F | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
