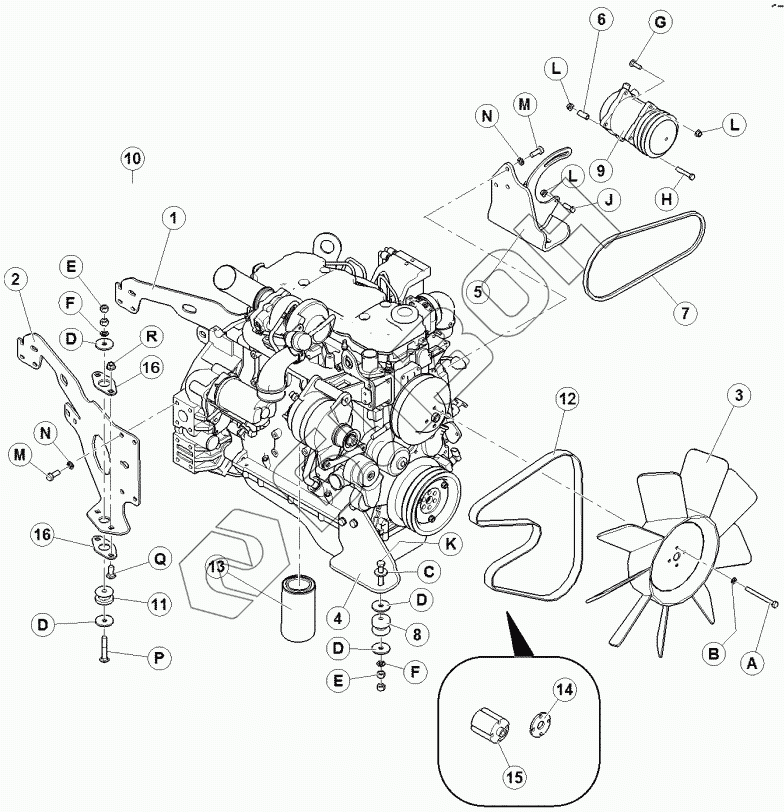

Графический каталог запасных частей к технике: MacDon-M105. Двигатель в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
A
B
C
D
D
D
D
E
E
F
F
G
H
J
К
L
L
L
M
M
N
N
P
Q
R
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 183107 | КРОНШТЕЙН |
Загрузка ...
|
|
| 2 | 183108 | КРОНШТЕЙН |
Загрузка ...
|
|
| 3 | 112842 | ВЕНТИЛЯТОР |
Загрузка ...
|
|
| 4 | 111838 | ПЛАСТИНА |
Загрузка ...
|
|
| 5 | 162037 | СБОРКА |
Загрузка ...
|
|
| 6 | 23050 | ПРОКЛАДКА |
Загрузка ...
|
|
| 7 | 163368 | BELT-V SAE 13A (A42) |
Загрузка ...
|
|
| 8 | 42099 | INSULATOR |
Загрузка ...
|
|
| 9 | 109617 | COMPRESSOR |
Загрузка ...
|
|
| 10 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 11 | 138477 | ИЗОЛЯТОР |
Загрузка ...
|
|
| 12 | 183137 | РЕМЕНЬ |
Загрузка ...
|
|
| 13 | 111974 | МАСЛЯНЫЙ ФИЛЬТР |
Загрузка ...
|
|
| 14 | 162118 | ПРОКЛАДКА |
Загрузка ...
|
|
| 15 | 111344 | ПРОКЛАДКА |
Загрузка ...
|
|
| 16 | 183153 | ОПОРА |
Загрузка ...
|
|
| A | 135502 | БОЛТ |
Загрузка ...
|
|
| B | 30632 | WASHER-LOCK SPRING M10 ZP |
Загрузка ...
|
|
| C | 4761 | WASHER - FLAT |
Загрузка ...
|
|
| D | 11695 | WASHER - FLAT |
Загрузка ...
|
|
| E | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| F | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| G | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| H | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| J | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| К | 21581 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP |
Загрузка ...
|
|
| L | 30228 | Гайка |
Загрузка ...
|
|
| M | 30630 | BOLT - HH M12 X 175 X 30 LG ZP |
Загрузка ...
|
|
| N | 30633 | WASHER-LOCK SPRING M12 ZP |
Загрузка ...
|
|
| P | 30266 | БОЛТ |
Загрузка ...
|
|
| Q | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP |
Загрузка ...
|
|
| R | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
