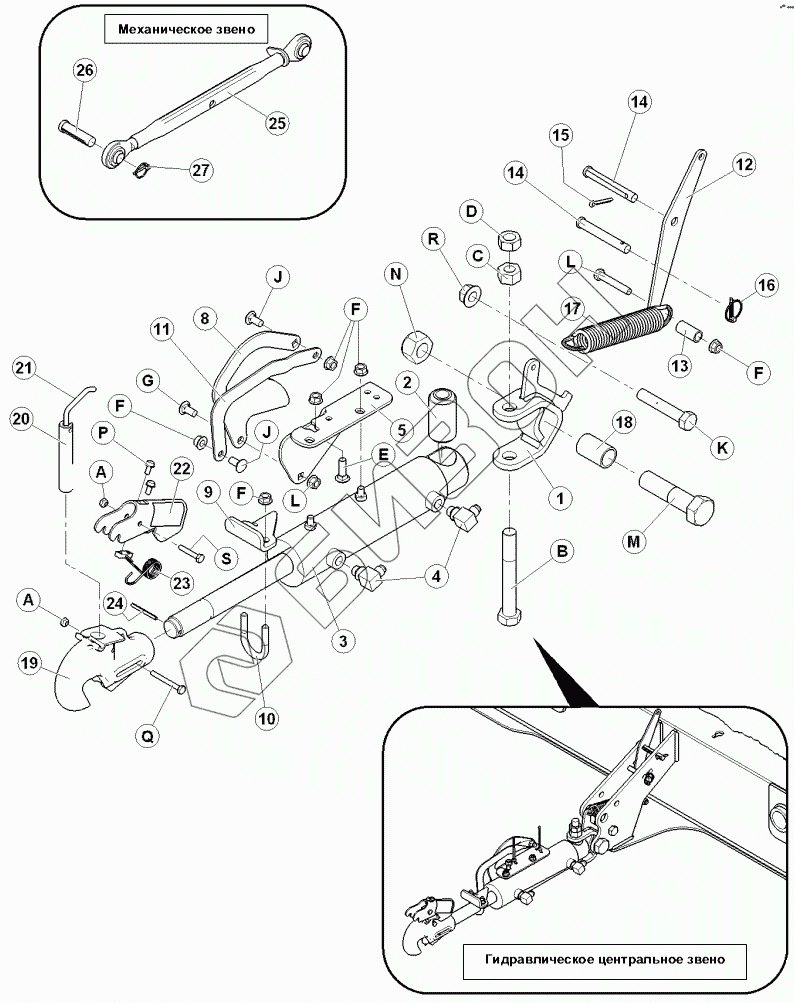

Графический каталог запасных частей к технике: MacDon-M105. Центральное звено
1
2
3
4
5
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
60
60
61
62
63
64
65
65
65
65
66
68
68
69
70
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| B4665 | B4665 | MECHANICAL CENTER LINK |
Загрузка ...
|
|
| B4650 | B4650 | HYDRAULIC CENTER LINK |
Загрузка ...
|
|
| 112625 | 112625 | SEAL KIT - CYLINDER |
Загрузка ...
|
|
| 1 | 110824 | CLEVIS-WELD'T |
Загрузка ...
|
|
| 2 | 30574 | BUSHING – RUBBER |
Загрузка ...
|
|
| 3 | 163466 | CYLINDER - CENTER LINK C/W BUSHING (ITEM 2) |
Загрузка ...
|
|
| 4 | 30282 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 5 | 163396 | SUPPORT - TILT SENSOR |
Загрузка ...
|
|
| 6 | 166237 | ДАТЧИК |
Загрузка ...
|
|
| 8 | 112901 | LINK - TILT SENSOR |
Загрузка ...
|
|
| 9 | 112691 | SUPPORT |
Загрузка ...
|
|
| 10 | 112973 | BOLT-U |
Загрузка ...
|
|
| 11 | 112903 | LINK - TILT SENSOR |
Загрузка ...
|
|
| 12 | 110828 | BAR-SPRING |
Загрузка ...
|
|
| 13 | 17675 | SPACER |
Загрузка ...
|
|
| 14 | 101007 | PIN – CLEVIS |
Загрузка ...
|
|
| 15 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 16 | 50193 | PIN – LYNCH |
Загрузка ...
|
|
| 17 | 9423 | SPRING – EXTENSION |
Загрузка ...
|
|
| 18 | 110971 | SPACER- 125 OD X 10 ID |
Загрузка ...
|
|
| 19 | 156849 | HOOK ASSEMBLY, includes items 20-23 + hardware |
Загрузка ...
|
|
| 20 | 156848 | PIN- LOCK |
Загрузка ...
|
|
| 21 | 156886 | ROD-ACTUATOR |
Загрузка ...
|
|
| 22 | 139724 | ЗАМОК |
Загрузка ...
|
|
| 23 | 133209 | SPRING-LATCH ASSEMBLY |
Загрузка ...
|
|
| 24 | 135453 | PIN-SPRING 3/16 DIA X 1 7/8 LG |
Загрузка ...
|
|
| 25 | 112869 | JOINT ASSEMBLY, mechanical center link |
Загрузка ...
|
|
| 26 | 102265 | PIN – CLEVIS |
Загрузка ...
|
|
| 27 | 102264 | PIN - LYNCH 3/16 X 1 9/16 IN |
Загрузка ...
|
|
| 28 | 172986 | ШЛАНГ |
Загрузка ...
|
|
| 29 | 135235 | CLAMP - DOUBLE HOSE INSULATED |
Загрузка ...
|
|
| 60 | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
|
| 61 | 30549 | BOLT - HH 3/4 NC X 55 LG GR 5 ZP |
Загрузка ...
|
|
| 62 | 18593 | NUT - HEX 3/4 - 10 UNC GR 5 ZP |
Загрузка ...
|
|
| 63 | 102636 | NUT - HEX DT 750-10UNC |
Загрузка ...
|
|
| 64 | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| 65 | 30228 | Гайка |
Загрузка ...
|
|
| 66 | 18598 | Шайба |
Загрузка ...
|
|
| 67 | 10948 | BOLT - HH 3/8 NC X 55 LG GR 5 ZP |
Загрузка ...
|
|
| 68 | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| 69 | 21406 | BOLT - HH 5/8 NC X 35 LG GR5 ZP |
Загрузка ...
|
|
| 70 | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| 71 | 30897 | BOLT - HH 10 NC X 40 LG GR 5 ZP |
Загрузка ...
|
|
| 72 | 135172 | NUT - HEX LOCK DT 10-8UNC |
Загрузка ...
|
|
| 73 | 21055 | Винт |
Загрузка ...
|
|
| 74 | 30638 | BOLT - HH 1/4 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| 75 | 50225 | Гайка |
Загрузка ...
|
|
| 76 | 21574 | BOLT - HH 1/4 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| 77 | 135281 | WASHER-SHOULDER |
Загрузка ...
|
