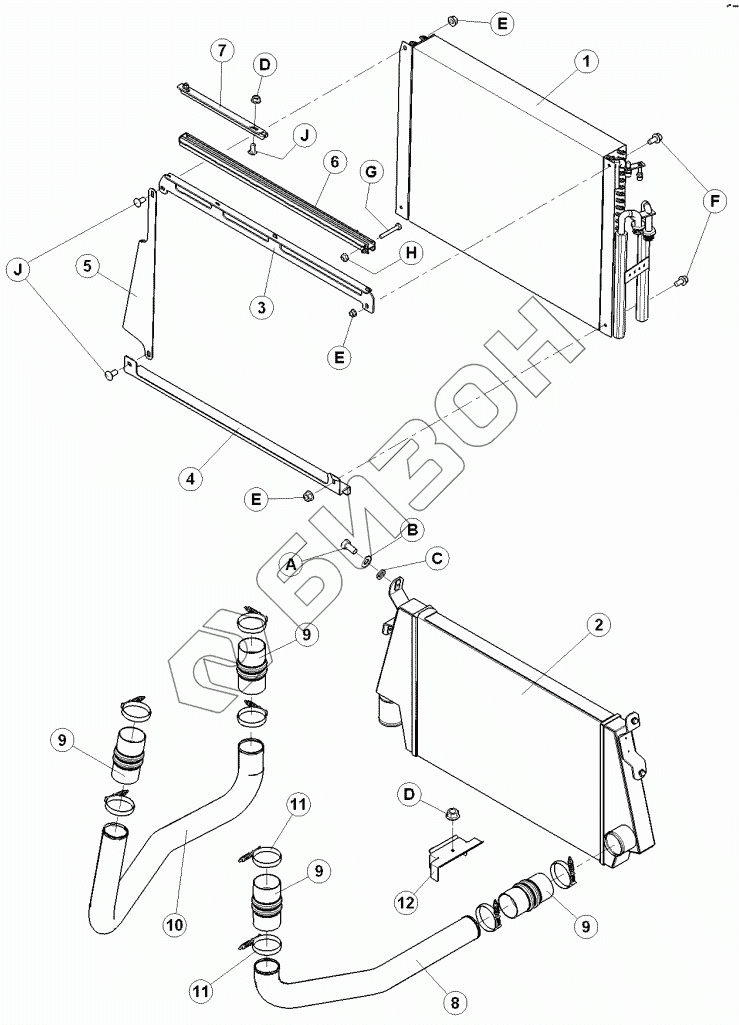

Графический каталог запасных частей к технике: MacDon-M105. Кулеры
1
2
3
4
5
6
7
8
9
9
9
9
10
11
11
12
A
B
C
D
D
E
E
E
F
G
H
J
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 138983 | КУЛЕР |
Загрузка ...
|
|
| 2 | 138582 | КУЛЕР |
Загрузка ...
|
|
| 3 | 139202 | ОПОРА |
Загрузка ...
|
|
| 4 | 138296 | ОПОРА |
Загрузка ...
|
|
| 5 | 138364 | ОПОРА |
Загрузка ...
|
|
| 6 | 110680 | SLIDE - WELD'T |
Загрузка ...
|
|
| 7 | 138380 | ОПОРА |
Загрузка ...
|
|
| 8 | 138976 | ТРУБА |
Загрузка ...
|
|
| 9 | 138404 | ТРУБА ХОЛОДНАЯ |
Загрузка ...
|
|
| 10 | 111643 | CLAMP-CONSTANT TORQUE |
Загрузка ...
|
|
| 11 | 138392 | КРОНШТЕЙН |
Загрузка ...
|
|
| 12 | 163905 | COЕДИНИТЕЛЬ CAC |
Загрузка ...
|
|
| A | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| B | 18598 | Шайба |
Загрузка ...
|
|
| C | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| D | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| E | 30228 | Гайка |
Загрузка ...
|
|
| F | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| G | 21952 | БОЛТ |
Загрузка ...
|
|
| H | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
|
| J | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
