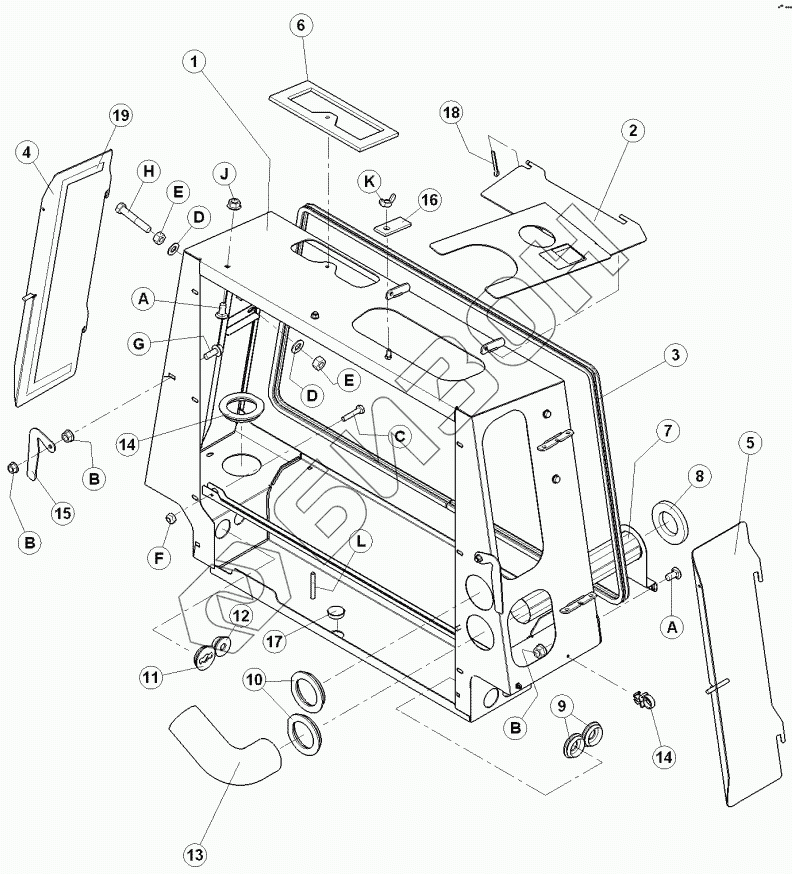

Графический каталог запасных частей к технике: MacDon-M105. Отсек охлаждения
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
A
A
B
B
B
C
D
D
E
E
F
G
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 138355 | ОПОРА СВАРНАЯ |
Загрузка ...
|
|
| 2 | 139470 | ДВЕРЦА ВЕРХНЯЯ КУЛЕРА С ДЕКАЛЬЮ |
Загрузка ...
|
|
| 3 | 110388 | SEAL – SCREEN |
Загрузка ...
|
|
| 4 | 138793 | ДВЕРЦА |
Загрузка ...
|
|
| 5 | 110898 | DOOR - COOLER ACCESS, LH WELD'T |
Загрузка ...
|
|
| 6 | 139502 | ПРОКЛАДКА ВХОД ВОЗДУХА |
Загрузка ...
|
|
| 7 | 110897 | TUBE-CLEANER, WELD'T |
Загрузка ...
|
|
| 8 | 110702 | SEAL |
Загрузка ...
|
|
| 9 | 110967 | GROMMET |
Загрузка ...
|
|
| 10 | 110677 | GROMMET |
Загрузка ...
|
|
| 11 | 163549 | ПРОКЛАДОЧНОЕ КОЛЬЦО |
Загрузка ...
|
|
| 12 | 45155 | GROMMET |
Загрузка ...
|
|
| 13 | 110969 | HOSE-90° AIR INTAKE |
Загрузка ...
|
|
| 14 | 30542 | FASTENER-BLACK NYLON CLIP |
Загрузка ...
|
|
| 15 | 110701 | LATCH |
Загрузка ...
|
|
| 16 | 44217 | LATCH |
Загрузка ...
|
|
| 17 | 110783 | PLUG-HOLE |
Загрузка ...
|
|
| 18 | 18605 | ШПИЛЬКА |
Загрузка ...
|
|
| 19 | 139095 | ПРОКЛАДКА |
Загрузка ...
|
|
| A | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 30942 | BOLT - HH 1/4 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| D | 18688 | WASHER - SAE FLAT 047 IN ID X 092 IN OD ZP |
Загрузка ...
|
|
| E | 18654 | NUT-HEX 7/16 - 14 UNC GR 5 ZP |
Загрузка ...
|
|
| F | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
|
| G | 21975 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| H | 21988 | BOLT - HH 7/16 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| J | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| K | 21289 | NUT-WING TYPE A 3/8 NC ZP |
Загрузка ...
|
|
| L | 21568 | BOLT - HH 3/8 NC X 30 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
