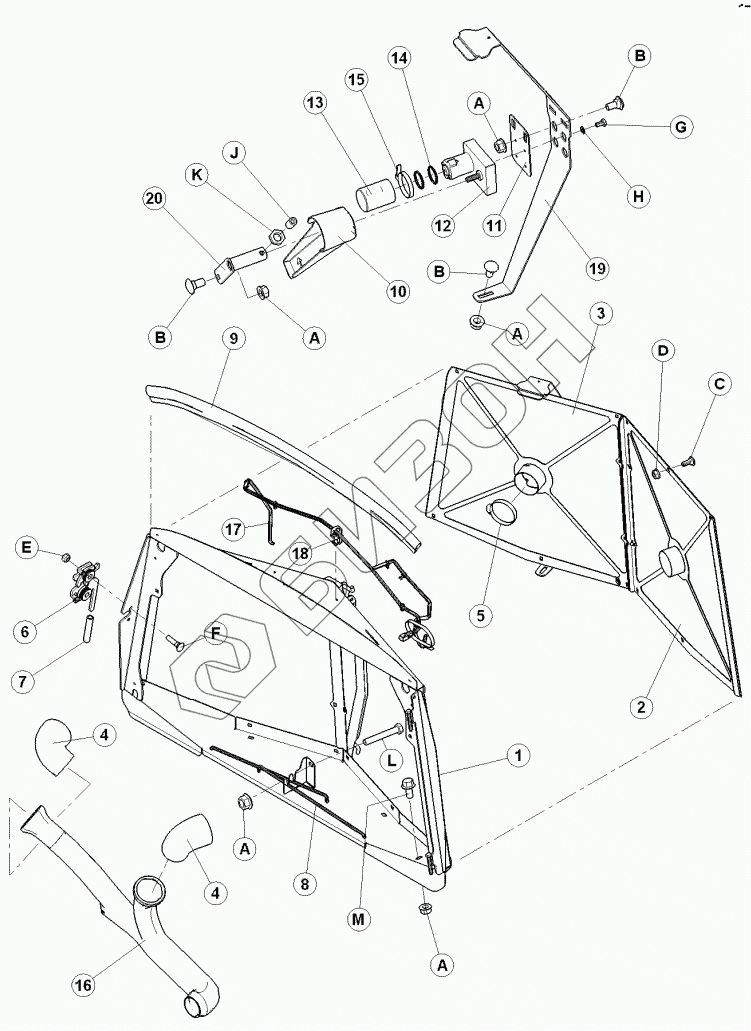

Графический каталог запасных частей к технике: MacDon-M105. Очиститель экрана
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
A
A
A
A
A
B
B
B
C
D
E
F
G
H
J
K
L
M
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 110866 | SUPPORT - SCREEN, WELD'T |
Загрузка ...
|
|
| 2 | 110937 | SCREEN, LH |
Загрузка ...
|
|
| 3 | 110938 | SCREEN, RH |
Загрузка ...
|
|
| 4 | 110928 | HOSE-90 DEGREE ELBOW |
Загрузка ...
|
|
| 5 | 21913 | CLAMP-HOSE |
Загрузка ...
|
|
| 6 | 134003 | ASSY-RH STIRRUP LATCH |
Загрузка ...
|
|
| 7 | 110817 | COVER-SOFTEX GRIP |
Загрузка ...
|
|
| 8 | 110386 | ROD - SCREEN PROP |
Загрузка ...
|
|
| 9 | 110875 | SEAL-TOP RAD/HOOD |
Загрузка ...
|
|
| 10 | 110882 | DUCT-SCREEN CLEANER |
Загрузка ...
|
|
| 11 | 110877 | SUPPORT-MOTOR |
Загрузка ...
|
|
| 12 | 42369 | MOTOR – ELEC |
Загрузка ...
|
|
| 13 | 112149 | CAP |
Загрузка ...
|
|
| 14 | 163698 | O-RING, VITON |
Загрузка ...
|
|
| 15 | 30753 | CABLE TIE |
Загрузка ...
|
|
| 16 | 110883 | DUCT-CLEANER, DUAL |
Загрузка ...
|
|
| 17 | 110908 | HARNESS-SCREEN CLEANERS |
Загрузка ...
|
|
| 18 | 30542 | FASTENER-BLACK NYLON CLIP |
Загрузка ...
|
|
| 19 | 110968 | STRAP-MOTOR SUPPORT |
Загрузка ...
|
|
| 20 | 110885 | SHAFT-DUCT DRIVE, WELD'T |
Загрузка ...
|
|
| A | 30228 | Гайка |
Загрузка ...
|
|
| B | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| C | 21281 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| D | 30280 | Гайка |
Загрузка ...
|
|
| E | 18690 | NUT-HEX LOCK DT 5/16-18 UNC ZP |
Загрузка ...
|
|
| F | 21282 | BOLT-RHSN 5/16 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| G | 30955 | SCREW-MACH RD HD SLOTTED # 8-32 NC X 5/16 LG BLK |
Загрузка ...
|
|
| H | 20042 | WASHER - REG LOCK #8 NOM ID ZP |
Загрузка ...
|
|
| J | 18709 | SCREW-SET HEX SOC CUP PT 3/8 NC X 5/8 LG |
Загрузка ...
|
|
| K | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| L | 21102 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| M | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
