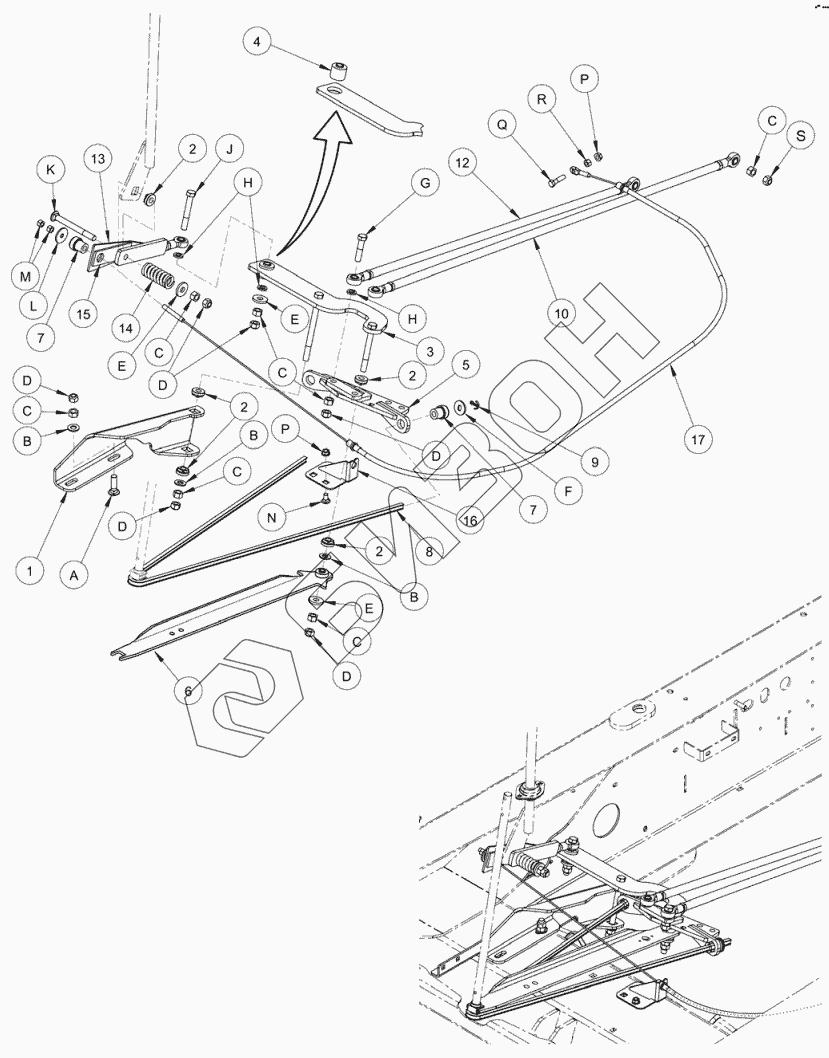

Графический каталог запасных частей к технике: MacDon-M105. Рулевое и контроль наземной скорости
1
2
2
2
2
3
4
5
6
7
7
8
9
10
12
13
14
15
16
17
A
B
B
B
C
C
C
C
C
C
D
D
D
D
D
E
E
E
F
G
H
H
J
K
L
M
N
P
P
Q
R
S
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 162053 | SUPPORT-STEERING |
Загрузка ...
|
|
| 2 | 109750 | BUSHING – PLASTIC |
Загрузка ...
|
|
| 3 | 42776 | ARM - STEERING ASSY C/W BUSHING (ITEM 4) |
Загрузка ...
|
|
| 4 | 50040 | BUSHING – RUBBER |
Загрузка ...
|
|
| 5 | 162063 | PIVOT-STEERING WELDT |
Загрузка ...
|
|
| 6 | 160229 | ASSEMBLY - CARRIER, C/W BUSHING (ITEM 4) |
Загрузка ...
|
|
| 7 | 42482 | INSULATOR-RUBBER |
Загрузка ...
|
|
| 8 | 162158 | CHAIN – STEERING |
Загрузка ...
|
|
| 9 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 10 | 183116 | СТЕРЖЕНЬ |
Загрузка ...
|
|
| 12 | 183117 | СТЕРЖЕНЬ |
Загрузка ...
|
|
| 13 | 162061 | ARM-WELDT, INCLUDES 1 OF ITEM 11 |
Загрузка ...
|
|
| 14 | 11660 | SPRING – COMPRESSION |
Загрузка ...
|
|
| 15 | 45565 | PAD – FRICTION |
Загрузка ...
|
|
| 16 | 162214 | SUPPORT-CABLE END |
Загрузка ...
|
|
| 17 | 162168 | CABLE-GSL LEVER |
Загрузка ...
|
|
| A | 30515 | BOLT - RHSN 1/2 NC X 175 LG GR 5 ZP |
Загрузка ...
|
|
| B | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| C | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| D | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| E | 4761 | WASHER - FLAT |
Загрузка ...
|
|
| F | 23118 | WASHER - FLAT SPECIAL |
Загрузка ...
|
|
| G | 21578 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| H | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| J | 21581 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP |
Загрузка ...
|
|
| K | 50052 | BOLT - RHSN 1/2 NC X 50 LG GR 5 ZP |
Загрузка ...
|
|
| L | 16652 | WASHER - FLAT |
Загрузка ...
|
|
| M | 18866 | NUT - HEX 3/8 - 24 UNF GR 5 ZP |
Загрузка ...
|
|
| N | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| P | 30228 | Гайка |
Загрузка ...
|
|
| Q | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| R | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| S | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
