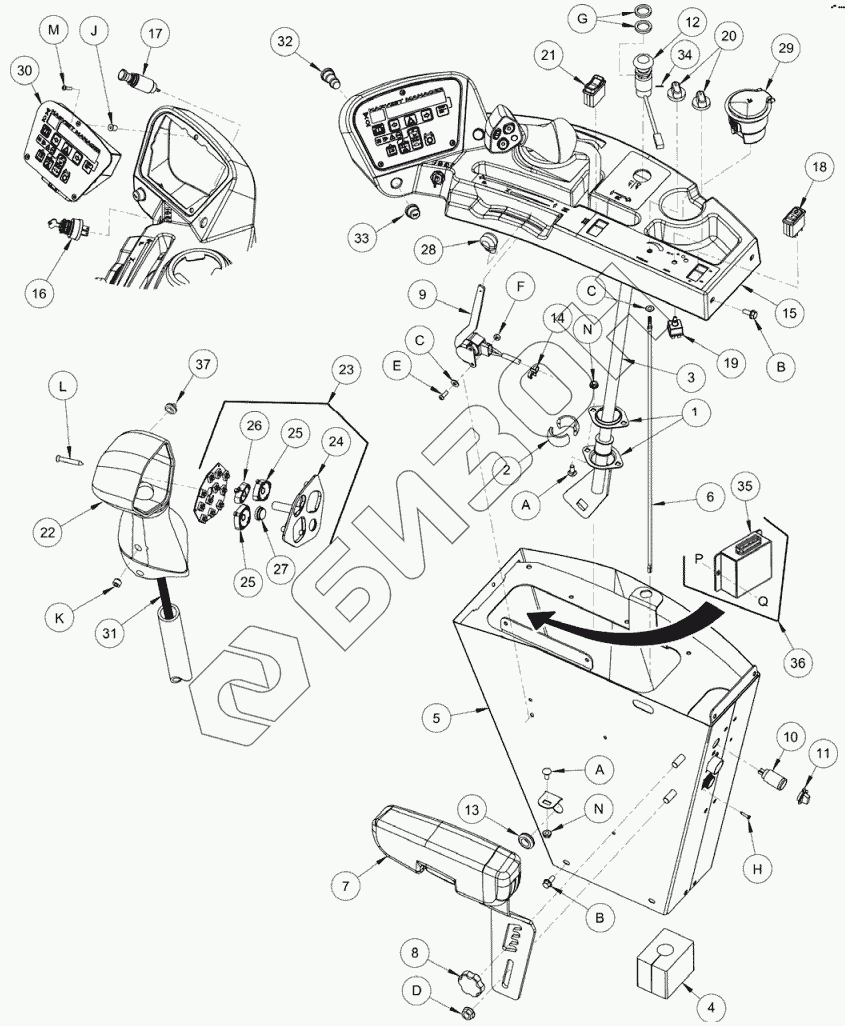

Графический каталог запасных частей к технике: MacDon-M105. Станция оператора – Консоль
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
A
A
B
B
C
C
D
E
F
G
H
J
K
L
M
N
N
P
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 15103 | FLANGE |
Загрузка ...
|
|
| 2 | 28038 | BUSHING-PLASTIC |
Загрузка ...
|
|
| 3 | 160111 | LEVER- GROUND SPEED WELDT |
Загрузка ...
|
|
| 4 | 109835 | SEAL-FOAM |
Загрузка ...
|
|
| 5 | 160170 | SUPPORT-CONSOLE, WELDT |
Загрузка ...
|
|
| 6 | 160162 | TUBE-HEATER CONTROL |
Загрузка ...
|
|
| 7 | 183148 | ПОДЛОКОТНИК В СБОРЕ ПС С ОПОРОЙ |
Загрузка ...
|
|
| 7A | 160335 | ARMREST – RH |
Загрузка ...
|
|
| 160336 | 160336 | RH ARMREST PAD |
Загрузка ...
|
|
| 160530 | 160530 | БОЛТ |
Загрузка ...
|
|
| 30636 | 30636 | ШАЙБА |
Загрузка ...
|
|
| 160531 | 160531 | КОНТРГАЙКА |
Загрузка ...
|
|
| 160532 | 160532 | ВИНТ |
Загрузка ...
|
|
| 9 | 160179 | CONTROL-THROTTLE |
Загрузка ...
|
|
| 10 | 109080 | TERMINAL - POWER OUTLET |
Загрузка ...
|
|
| 11 | 109081 | CAP - POWER OUTLET |
Загрузка ...
|
|
| 12 | 109505 | SWITCH - HEADER ENGAGE |
Загрузка ...
|
|
| 13 | 135258 | GROMMET |
Загрузка ...
|
|
| 14 | 50109 | CLIP-PLASTIC |
Загрузка ...
|
|
| 15 | 160323 | ASSEMBLY-CONSOLE C/W DECALS |
Загрузка ...
|
|
| 16 | 109702 | SWITCH - ASSEMBLY CW KEYS |
Загрузка ...
|
|
| 109701 | 109701 | KEY |
Загрузка ...
|
|
| 17 | 42447 | LIGHTER – CIGARETTE |
Загрузка ...
|
|
| 18 | 109570 | SWITCH - ROCKER, OFF-NONE-ON (A/C MAIN) |
Загрузка ...
|
|
| 19 | 109078 | SWITCH-BLOWER |
Загрузка ...
|
|
| 20 | 109773 | KNOB – PLASTIC |
Загрузка ...
|
|
| 21 | 109574 | SWITCH - ROCKER, ON-OFF-ON |
Загрузка ...
|
|
| 22 | 160388 | РУЧКА |
Загрузка ...
|
|
| 23 | 109454 | PLATE-FACE ASSEMBLY |
Загрузка ...
|
|
| 24 | 109452 | PLATE - SPEED STICK FACE |
Загрузка ...
|
|
| 25 | 109486 | KNOB - 4 WAY SWITCH |
Загрузка ...
|
|
| 26 | 109487 | KNOB - 2 WAY SWITCH |
Загрузка ...
|
|
| 27 | 109488 | KNOB - 1 WAY SWITCH |
Загрузка ...
|
|
| 28 | 160195 | KNOB (COMES WITH 160179 – ITEM 9) |
Загрузка ...
|
|
| 29 | 109627 | ASHTRAY |
Загрузка ...
|
|
| 30 | 183012 | MODULE - CAB DISPLAY CONTROLLER, M100 |
Загрузка ...
|
|
| 31 | 183078 | ПРОВОДКА |
Загрузка ...
|
|
| 32 | 160375 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 33 | 160376 | КРЫШКА |
Загрузка ...
|
|
| 34 | 135681 | ВИНТ |
Загрузка ...
|
|
| 35 | 183077 | MOДУЛЬ |
Загрузка ...
|
|
| 36 | B4666 | ИНД/НАКЛ |
Загрузка ...
|
|
| 37 | 173164 | ДАТЧИК |
Загрузка ...
|
|
| A | 21281 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| B | 30278 | BOLT -HH FLG (SERR FACE) 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| C | 18596 | WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP |
Загрузка ...
|
|
| D | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| E | 123084 | SCREW - HEX SOCKET BUTTON HD |
Загрузка ...
|
|
| F | 18588 | NUT - HEX 1/4 - 20 UNC GR 5 ZP |
Загрузка ...
|
|
| G | 160107 | WASHER-FLAT |
Загрузка ...
|
|
| H | 30492 | SCREW-PHILIPS PAN HD # 8 X 3/4 LG ZP |
Загрузка ...
|
|
| J | 109474 | NUT - RUBBER 10-32NF METAL INSERT |
Загрузка ...
|
|
| K | 30872 | SCREW-SET HEX SOC CUP PT 5/16 NC X 1/4 LG |
Загрузка ...
|
|
| L | 45868 | SCREW-PHIL FL CSK HD #8 X 1 1/4" LG ZP |
Загрузка ...
|
|
| M | 135161 | SCREW-MACHINE (#10-32UNF X 075") |
Загрузка ...
|
|
| N | 30280 | Гайка |
Загрузка ...
|
|
| P | 42284 | ВИНТ |
Загрузка ...
|
|
| Q | 21492 | ГАЙКА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
