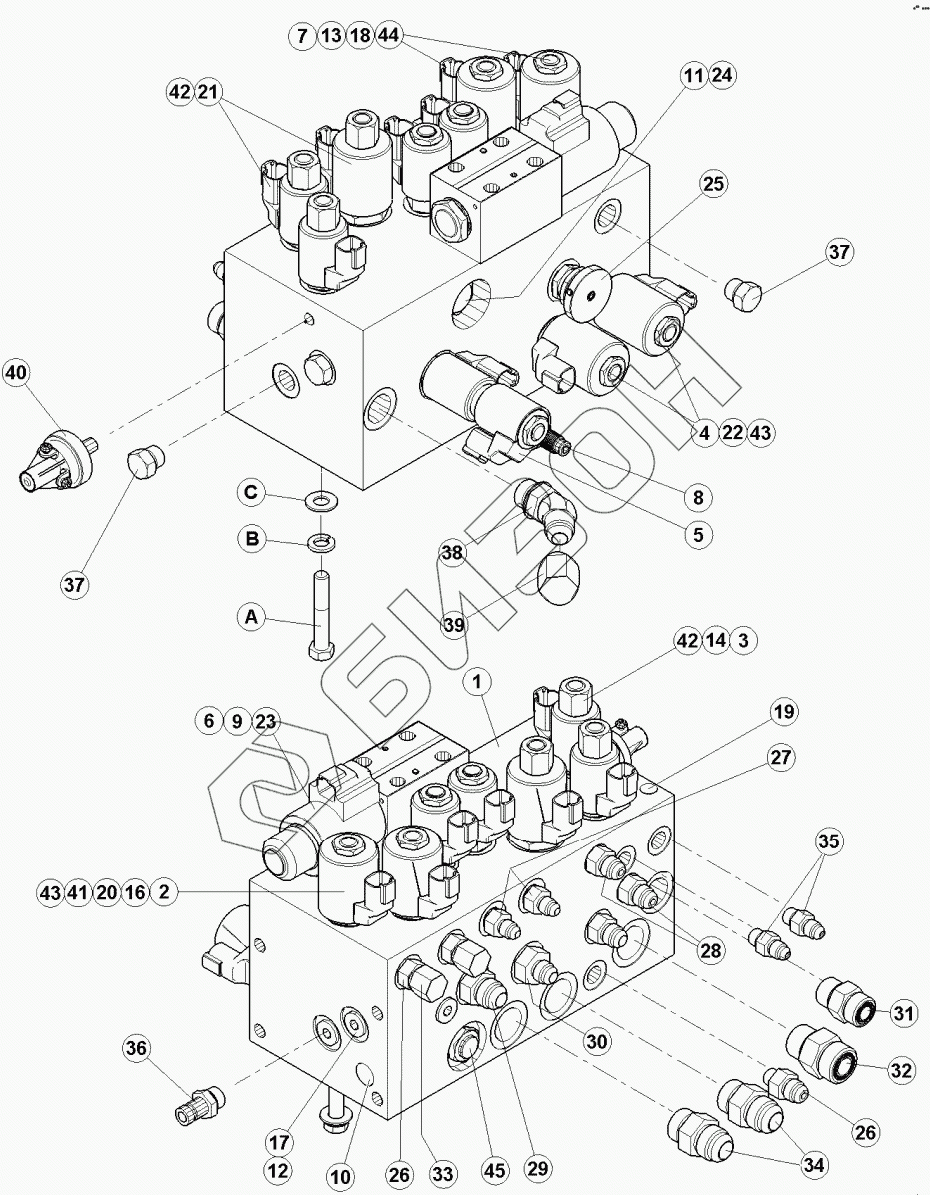

Графический каталог запасных частей к технике: MacDon-M155. Блок подъема жатки
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
43
44
45
A
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 138839 | КЛАПАН |
Загрузка ...
|
|
| 2 | 163142 | VALVE-SOLENOID |
Загрузка ...
|
|
| 3 | 49842 | SOLENOID VALVE |
Загрузка ...
|
|
| 49844 | 49844 | SEAL KIT |
Загрузка ...
|
|
| 4 | 163143 | SOLENOID VALVE |
Загрузка ...
|
|
| 163160 | 163160 | SEAL KIT |
Загрузка ...
|
|
| 5 | 163144 | КЛАПАН |
Загрузка ...
|
|
| 49849 | 49849 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 6 | 163145 | DIRECTION CONTRO |
Загрузка ...
|
|
| 163162 | 163162 | SEAL KIT |
Загрузка ...
|
|
| 7 | 163146 | КЛАПАН |
Загрузка ...
|
|
| 163163 | 163163 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 8 | 163147 | RELIEF VALVE |
Загрузка ...
|
|
| 9 | 163148 | BOLT KIT |
Загрузка ...
|
|
| 10 | 163149 | ZERO LEAK GOLD FITTING |
Загрузка ...
|
|
| 11 | 163150 | CHECK VALVE |
Загрузка ...
|
|
| 49854 | 49854 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 12 | 163151 | ORIFICE PLUG |
Загрузка ...
|
|
| 13 | 163152 | КАТУШКА |
Загрузка ...
|
|
| 14 | 163153 | КАТУШКА |
Загрузка ...
|
|
| 16 | 163155 | SOLENOID COIL |
Загрузка ...
|
|
| 17 | 163156 | FITTING |
Загрузка ...
|
|
| 18 | 163157 | ДИСК |
Загрузка ...
|
|
| 19 | 163158 | ZERO LEAK GOLD FITTING |
Загрузка ...
|
|
| 20 | 49846 | SEAL KIT |
Загрузка ...
|
|
| 21 | 139128 | КЛАПАН |
Загрузка ...
|
|
| 22 | 139129 | КЛАПАН |
Загрузка ...
|
|
| 23 | 139130 | КЛАПАН |
Загрузка ...
|
|
| 24 | 139131 | КЛАПАН |
Загрузка ...
|
|
| 25 | 139132 | КЛАПАН |
Загрузка ...
|
|
| 26 | 15903 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 27 | 16227 | ФИТИНГ |
Загрузка ...
|
|
| 28 | 100790 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 29 | 21030 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 30 | 21804 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 31 | 135780 | ФИТИНГ |
Загрузка ...
|
|
| 44209 | 44209 | O-КОЛЬЦО |
Загрузка ...
|
|
| 135866 | 135866 | O-КОЛЬЦО |
Загрузка ...
|
|
| 32 | 184461 | ADAPTER |
Загрузка ...
|
|
| 33 | 30813 | КРЫШКА |
Загрузка ...
|
|
| 135867 | 135867 | O-КОЛЬЦО |
Загрузка ...
|
|
| 34 | 30695 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 35 | 112184 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 36 | 135587 | FITTING - COUPLING HYD-TEST PORT |
Загрузка ...
|
|
| 37 | 30994 | PLUG- HEX CW O-RING |
Загрузка ...
|
|
| 38 | 30315 | ФИТИНГ |
Загрузка ...
|
|
| 39 | 108233 | CAP - 1/2 " TUBE |
Загрузка ...
|
|
| 40 | 167273 | SWITCH - HEADER SUPERCHARGE/BRAKE |
Загрузка ...
|
|
| 41 | 139543 | ДИСК ОТВЕР |
Загрузка ...
|
|
| 42 | 163189 | ГАЙКА |
Загрузка ...
|
|
| 43 | 163190 | ГАЙКА |
Загрузка ...
|
|
| 44 | 163193 | ГАЙКА |
Загрузка ...
|
|
| 45 | 163175 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| A | 20055 | BOLT - HH 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| B | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| C | 18598 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
