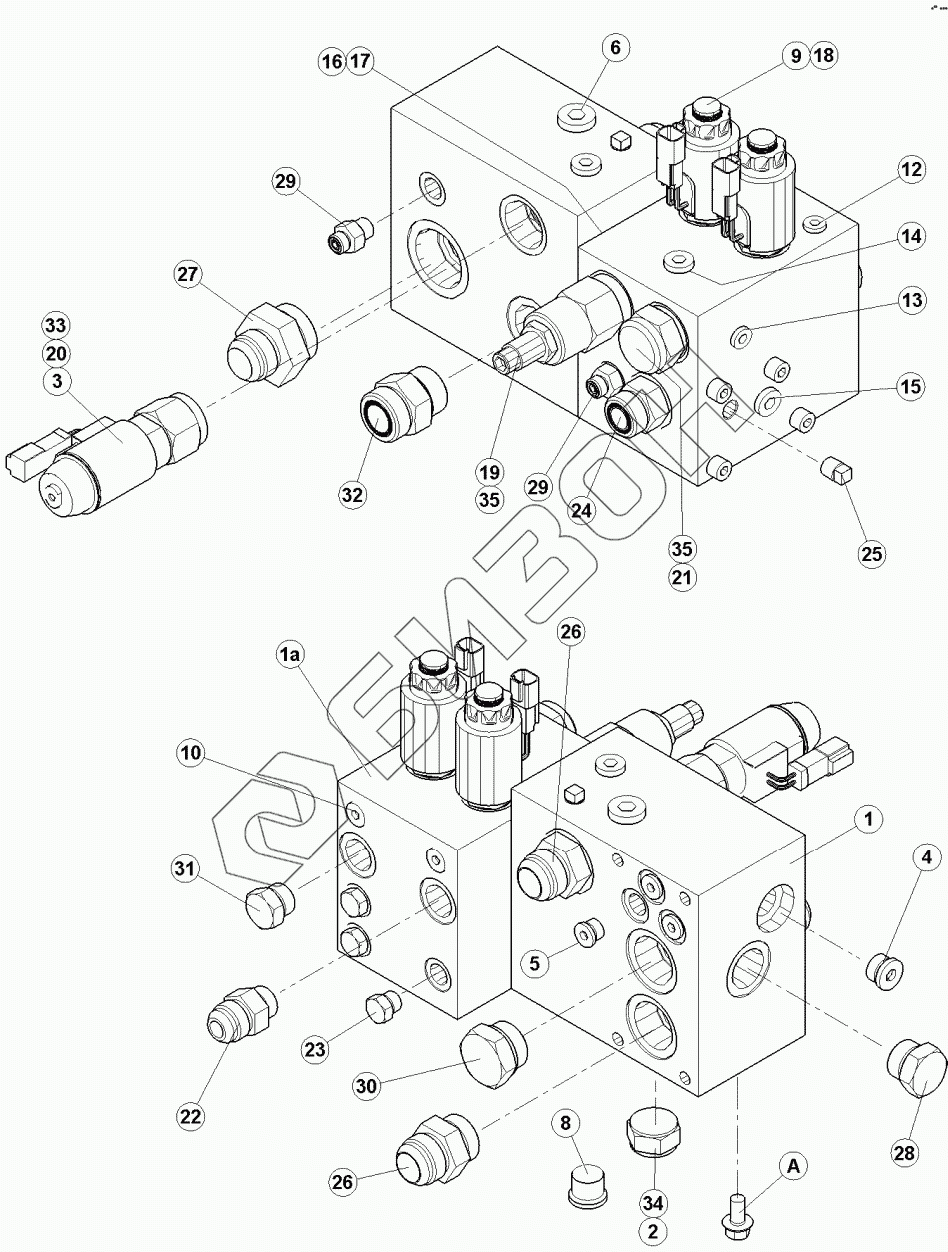

Графический каталог запасных частей к технике: MacDon-M155. Блок привода жатки
1
1a
2
3
4
5
6
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
31
32
33
34
35
35
A
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 112955 | БЛОК КОЛЛЕКТОР В СБОРЕ |
Загрузка ...
|
|
| 1a | 166167 | БЛОК КОЛЛЕКТОР В СБОРЕ |
Загрузка ...
|
|
| 2 | 163537 | КЛАПАН |
Загрузка ...
|
|
| 3 | 163536 | КЛАПАН |
Загрузка ...
|
|
| 163192 | 163192 | ГАЙКА |
Загрузка ...
|
|
| 4 | 158174 | PLUG - HEX SOCKET CW O-RING |
Загрузка ...
|
|
| 5 | 30994 | PLUG- HEX CW O-RING |
Загрузка ...
|
|
| 6 | 135246 | ЗАГЛУШКА |
Загрузка ...
|
|
| 7 | 135011 | SAE ЗАГЛУШКА |
Загрузка ...
|
|
| 8 | 103575 | ЗАГЛУШКА |
Загрузка ...
|
|
| 9 | 163166 | CONTROL-PROPORTIONAL FLOW |
Загрузка ...
|
|
| 163178 | 163178 | SEAL KIT |
Загрузка ...
|
|
| 163195 | 163195 | ГАЙКА |
Загрузка ...
|
|
| 10 | 163167 | КОМПЛЕКТ |
Загрузка ...
|
|
| 11 | 163168 | ЗАГЛУШКА |
Загрузка ...
|
|
| 12 | 163156 | FITTING |
Загрузка ...
|
|
| 13 | 163159 | FITTING-ZERO LEAK GOLD |
Загрузка ...
|
|
| 14 | 163169 | ФИТИНГ |
Загрузка ...
|
|
| 15 | 163170 | ФИТИНГ |
Загрузка ...
|
|
| 16 | 163184 | О-КОЛЬЦО |
Загрузка ...
|
|
| 17 | 163172 | O-КОЛЬЦО |
Загрузка ...
|
|
| 18 | 163173 | COIL-ASSEMBLY |
Загрузка ...
|
|
| 19 | 163174 | КЛАПАН |
Загрузка ...
|
|
| 20 | 163194 | КАТУШКА |
Загрузка ...
|
|
| КЛАПАН | КЛАПАН | КЛАПАН |
Загрузка ...
|
|
| 21 | 163165 |
Загрузка ...
|
||
| 22 | 30610 | ФИТИНГ |
Загрузка ...
|
|
| 23 | 30994 | PLUG- HEX CW O-RING |
Загрузка ...
|
|
| 24 | 135788 | ФИТИНГ |
Загрузка ...
|
|
| 30971 | 30971 | O – RING |
Загрузка ...
|
|
| 135868 | 135868 | O-КОЛЬЦО |
Загрузка ...
|
|
| 25 | 6007 | PLUG - SQ HEAD PIPE |
Загрузка ...
|
|
| 26 | 21828 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 27 | 108089 | ФИТИНГ |
Загрузка ...
|
|
| 28 | 103575 | ЗАГЛУШКА |
Загрузка ...
|
|
| 29 | 135776 | ФИТИНГ |
Загрузка ...
|
|
| 50219 | 50219 | O-КОЛЬЦО |
Загрузка ...
|
|
| 135957 | 135957 | O-КОЛЬЦО |
Загрузка ...
|
|
| 30 | 156051 | ЗАГЛУШКА |
Загрузка ...
|
|
| 31 | 135246 | ЗАГЛУШКА |
Загрузка ...
|
|
| 32 | 135791 | ФИТИНГ |
Загрузка ...
|
|
| 50220 | 50220 | КОЛЬЦО |
Загрузка ...
|
|
| 135554 | 135554 | O-КОЛЬЦО |
Загрузка ...
|
|
| 33 | 163176 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 34 | 163175 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 35 | 163177 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| A | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
