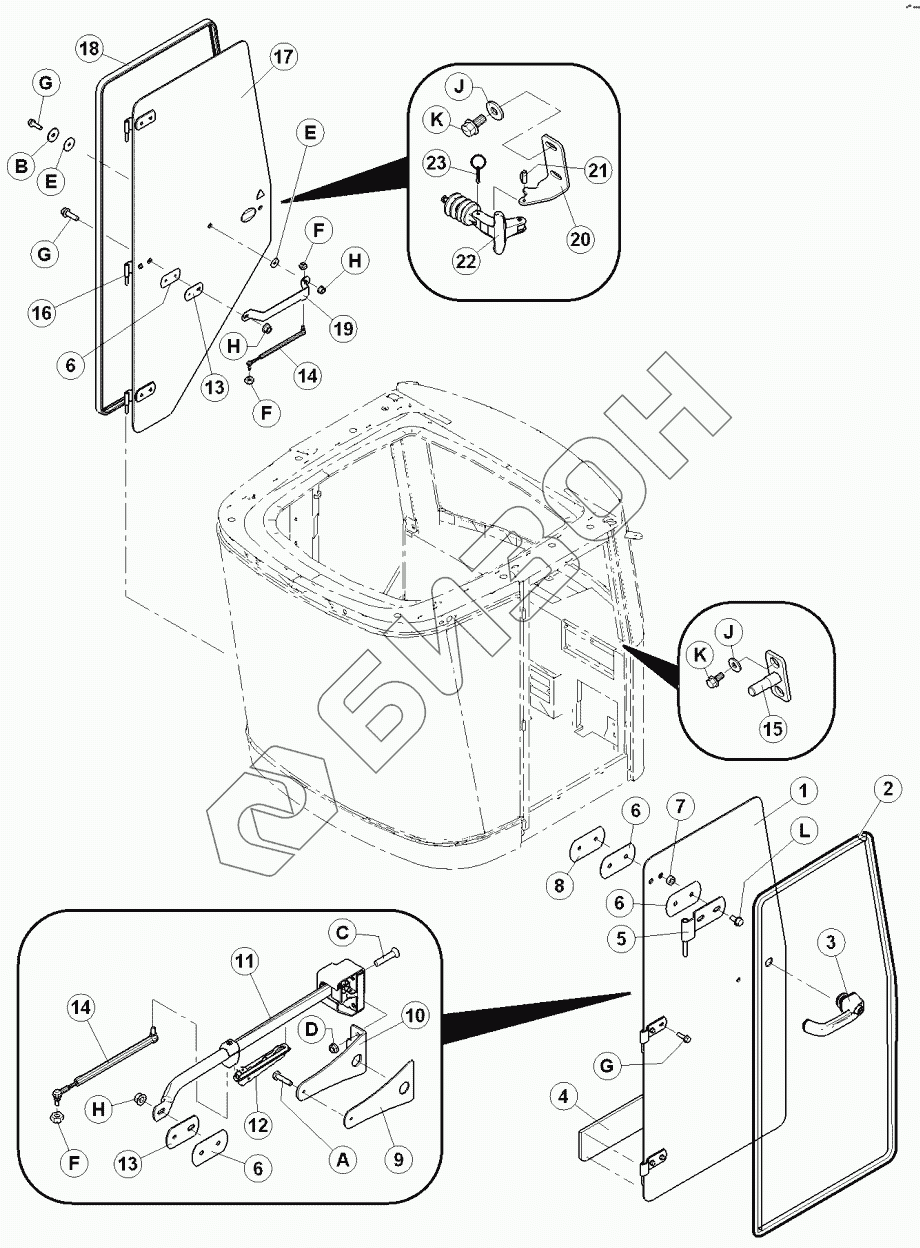

Графический каталог запасных частей к технике: MacDon-M155. Двери
1
2
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
A
B
C
D
E
E
F
F
F
G
G
G
Н
Н
Н
J
J
K
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 109738 | DOOR – GLASS |
Загрузка ...
|
|
| 2 | 109552 | SEAL – DOOR |
Загрузка ...
|
|
| 3 | 109743 | HANDLE - OUTSIDE CAB |
Загрузка ...
|
|
| 109701 | 109701 | KEY |
Загрузка ...
|
|
| 4 | 109732 | INSULATOR – DOOR |
Загрузка ...
|
|
| 5 | 109604 | HINGE - LEFT DOOR |
Загрузка ...
|
|
| 6 | 109598 | GASKET – HINGE |
Загрузка ...
|
|
| 7 | 109585 | SPACER |
Загрузка ...
|
|
| 8 | 109601 | BAR - HINGE BACKING |
Загрузка ...
|
|
| 9 | 109745 | GASKET - DOOR LATCH |
Загрузка ...
|
|
| 10 | 109822 | SUPPORT-LEFT LATCH |
Загрузка ...
|
|
| 11 | 160127 | LATCH-LH CAB DOOR |
Загрузка ...
|
|
| 12 | 160412 | ЖЕЛОБ |
Загрузка ...
|
|
| 13 | 109739 | BAR - CENTER HINGE BACKING |
Загрузка ...
|
|
| 14 | 109603 | SPRING – GAS |
Загрузка ...
|
|
| 110446 | 110446 | STUD – BALL |
Загрузка ...
|
|
| 15 | 109362 | CATCH WELDMENT |
Загрузка ...
|
|
| 16 | 109665 | HINGE - RIGHT DOOR |
Загрузка ...
|
|
| 17 | 138940 | ОКНО |
Загрузка ...
|
|
| 18 | 139152 | САЛЬНИК ОКНА |
Загрузка ...
|
|
| 19 | 160197 | HANDLE-WINDOW |
Загрузка ...
|
|
| 20 | 160192 | ANCHOR-WINDOW LATCH |
Загрузка ...
|
|
| 21 | 16061 | PIN-SPRING 3/16 DIA X 1/2 LG |
Загрузка ...
|
|
| 22 | 160188 | LATCH-WINDOW (HOLD OPEN) |
Загрузка ...
|
|
| 23 | 160189 | ПАЛЕЦ |
Загрузка ...
|
|
| A | 135301 | BOLT - HH M6 X 1 X 25 LG ZP |
Загрузка ...
|
|
| B | 16652 | WASHER - FLAT |
Загрузка ...
|
|
| C | 30504 | ВИНТ |
Загрузка ...
|
|
| D | 30280 | Гайка |
Загрузка ...
|
|
| E | 160202 | WASHER |
Загрузка ...
|
|
| F | 18690 | NUT-HEX LOCK DT 5/16-18 UNC ZP |
Загрузка ...
|
|
| G | 30936 | BOLT -HH FLG (SERR FACE) 3/8 NC X 125 GR 5 ZP |
Загрузка ...
|
|
| Н | 30228 | Гайка |
Загрузка ...
|
|
| J | 020535 | ШАЙБА |
Загрузка ...
|
|
| K | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| L | 101897 | SCREW - HEX WASH HD THD ROLLING 3/8 NC X 3/4 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
