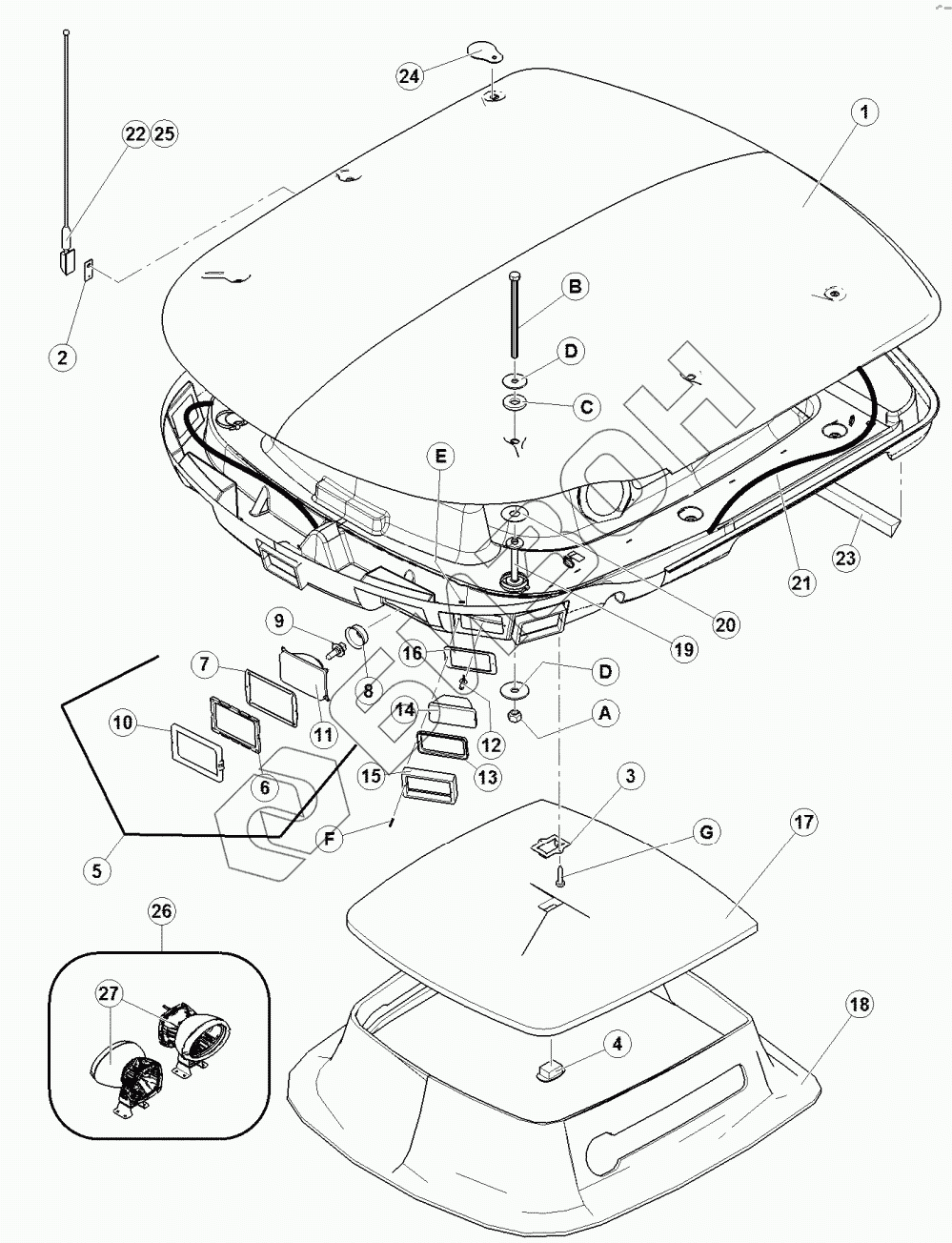

Графический каталог запасных частей к технике: MacDon-M155. Крыша и головная часть
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
A
B
C
D
D
E
F
G
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 109980 | КРЫША |
Загрузка ...
|
|
| 2 | 109099 | BAR |
Загрузка ...
|
|
| 3 | 109887 | SUPPORT-AMBIENT LIGHT |
Загрузка ...
|
|
| 4 | 109908 | LIGHT-AMBIENT |
Загрузка ...
|
|
| 5 | 110268 | ASSY-ABL ROADLIGHT |
Загрузка ...
|
|
| 6 | 109776 | GASKET-INNER |
Загрузка ...
|
|
| 7 | 109777 | GASKET-OUTER |
Загрузка ...
|
|
| 8 | 110266 | INSULATOR-RUBBER BOOT (ABL ROADLITE) |
Загрузка ...
|
|
| 9 | 110267 | LIGHT-H4 BULB 12 VOLT 60/55 WATT |
Загрузка ...
|
|
| 10 | 110264 | BEZEL-ABL ROAD LIGHT |
Загрузка ...
|
|
| 11 | 110265 | OPTICAL UNIT-ABL ROAD LIGHT |
Загрузка ...
|
|
| 12 | 109113 | BULB - 12V, 55W |
Загрузка ...
|
|
| 13 | 109697 | GASKET-RUBBER |
Загрузка ...
|
|
| 14 | 109696 | LIGHT - 3 X 5 OPTICAL UNIT |
Загрузка ...
|
|
| 15 | 109695 | BEZEL - WORK LIGHT |
Загрузка ...
|
|
| 16 | 109110 | GASKET - WORK LIGHT |
Загрузка ...
|
|
| 17 | 109528 | ИЗОЛЯТОР |
Загрузка ...
|
|
| 18 | 109622 | ИЗОЛЯТОР |
Загрузка ...
|
|
| 19 | 45783 | SPACER WELDT |
Загрузка ...
|
|
| 20 | 43960 | ШАЙБА |
Загрузка ...
|
|
| 21 | 139065 | ЭЛЕКТРОПРОВОДКА КРЫШИ |
Загрузка ...
|
|
| 22 | 109092 | ANTENNA – RADIO |
Загрузка ...
|
|
| 23 | 109996 | INSULATOR-FOAM |
Загрузка ...
|
|
| 24 | 160288 | ОПОРА |
Загрузка ...
|
|
| 25 | 160293 | CAPACITOR-RADIO ANTENNA |
Загрузка ...
|
|
| 26 | B5596 | КОМПЛЕКТ |
Загрузка ...
|
|
| 27 | 138799 | ФАРА |
Загрузка ...
|
|
| A | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| B | 30947 | BOLT - HH 1/2 NC X 75 LG GR5 ZP |
Загрузка ...
|
|
| C | 42045 | WASHER - RUBBER |
Загрузка ...
|
|
| D | 42592 | WASHER - FLAT |
Загрузка ...
|
|
| E | 42213 | NUT-SPRING |
Загрузка ...
|
|
| F | 30949 | SCREW-MACH PHILIPS PAN HD # 6 NC X 10 LG ZP |
Загрузка ...
|
|
| G | 30492 | SCREW-PHILIPS PAN HD # 8 X 3/4 LG ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
