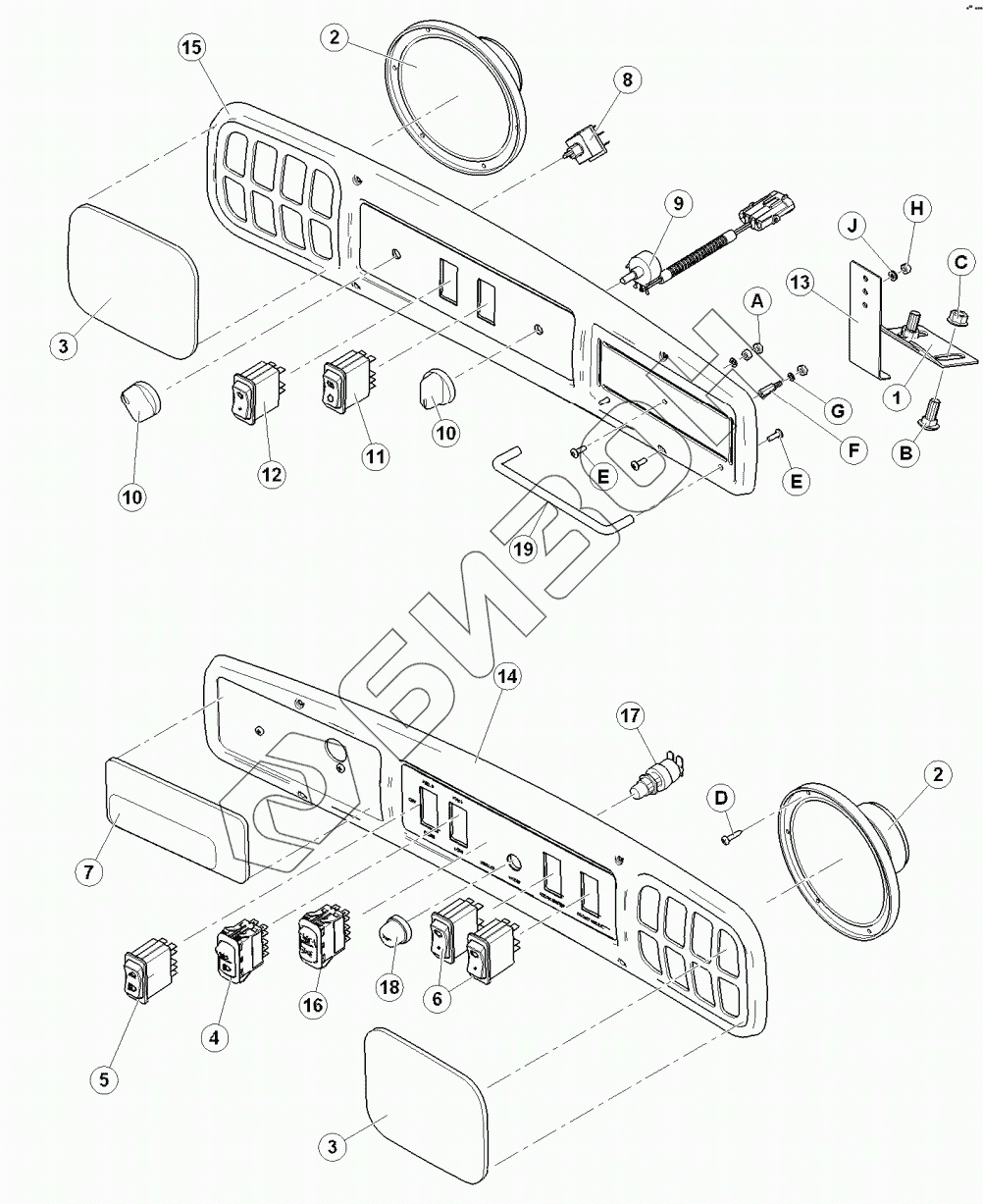

Графический каталог запасных частей к технике: MacDon-M155. Переключатели головной части
1
2
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
A
B
C
D
E
E
F
G
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 109762 | RETAINER-RADIO SUPPORT |
Загрузка ...
|
|
| 2 | 109093 | SPEAKER – RADIO |
Загрузка ...
|
|
| 3 | 109764 | ИЗОЛЯТОР РЕШЕТКИ СПИКЕРА |
Загрузка ...
|
|
| 4 | 166274 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 5 | 109568 | SWITCH - ROCKER, ON-OFF-ON (MAIN LIGHT) |
Загрузка ...
|
|
| 6 | 109573 | SWITCH - ROCKER OFF-NONE-ON (WIPER) |
Загрузка ...
|
|
| 7 | 109123 | LIGHT – INTERIOR |
Загрузка ...
|
|
| 8 | 109078 | SWITCH-BLOWER |
Загрузка ...
|
|
| 9 | 109718 | ДАТЧИК |
Загрузка ...
|
|
| 10 | 109773 | KNOB – PLASTIC |
Загрузка ...
|
|
| 11 | 109571 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 12 | 109570 | SWITCH - ROCKER, OFF-NONE-ON (A/C MAIN) |
Загрузка ...
|
|
| 13 | 109525 | SUPPORT – RADIO |
Загрузка ...
|
|
| 14 | 160368 | ПАНЕЛЬ В СБОРЕ |
Загрузка ...
|
|
| 15 | 109766 | ПАНЕЛЬ В СБОРЕ |
Загрузка ...
|
|
| 16 | 166154 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 138952 | 138952 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 17 | 160375 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 18 | 160376 | КРЫШКА |
Загрузка ...
|
|
| 19 | 160414 | РУЧКА |
Загрузка ...
|
|
| A | 18796 | NUT- HEX # 8-32 UNC GR 5 ZP |
Загрузка ...
|
|
| B | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| C | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| D | 30492 | SCREW-PHILIPS PAN HD # 8 X 3/4 LG ZP |
Загрузка ...
|
|
| E | 109918 | SCREW-MACHINE PHILIPS #8NC X 05 LG GR 2 |
Загрузка ...
|
|
| F | 109919 | NUT-SPECIAL |
Загрузка ...
|
|
| G | 20042 | WASHER - REG LOCK #8 NOM ID ZP |
Загрузка ...
|
|
| H | 197230 | ГАЙКА |
Загрузка ...
|
|
| J | 18634 | WASHER - REG LOCK #10 NOM ID ZP |
Загрузка ...
|
