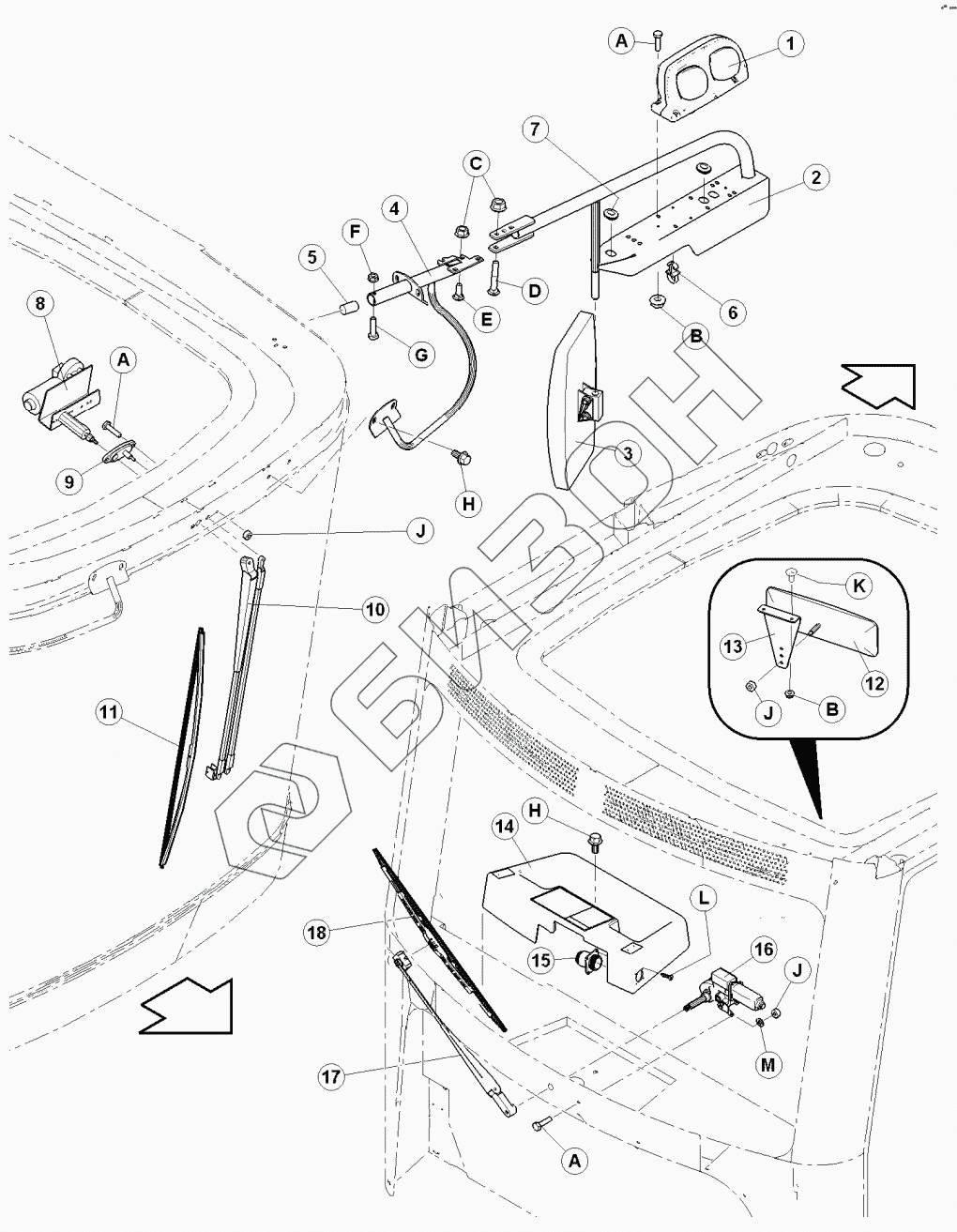

Графический каталог запасных частей к технике: MacDon-M155. Зеркала и дворники
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
A
A
A
B
B
C
D
E
F
G
Н
Н
J
J
J
K
L
M
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 138087 | ФАРА |
Загрузка ...
|
|
| 138086 | 138086 | ФАРА |
Загрузка ...
|
|
| 139630 | 139630 | ЛИНЗА |
Загрузка ...
|
|
| 139631 | 139631 | ЛИНЗА |
Загрузка ...
|
|
| 139632 | 139632 | ЛИНЗА |
Загрузка ...
|
|
| 139633 | 139633 | ЛИНЗА |
Загрузка ...
|
|
| 2 | 139626 | СБОРКА |
Загрузка ...
|
|
| 3 | 45835 | MIRROR-CONVEX |
Загрузка ...
|
|
| 4 | 138260 | ОПОРА |
Загрузка ...
|
|
| 138259 | 138259 | ОПОРА |
Загрузка ...
|
|
| 5 | 109995 | INSULATOR-FOAM |
Загрузка ...
|
|
| 6 | 30542 | FASTENER-BLACK NYLON CLIP |
Загрузка ...
|
|
| 7 | 135258 | GROMMET |
Загрузка ...
|
|
| 8 | 109825 | MOTOR - ELEC WINDSHIELD WIPER |
Загрузка ...
|
|
| 9 | 109088 | SUPPORT - ADAPTER KIT |
Загрузка ...
|
|
| 10 | 109578 | ARM - WINDSHIELD WIPER 28" |
Загрузка ...
|
|
| 11 | 109579 | BLADE - WINDSHIELD WIPER 315" |
Загрузка ...
|
|
| 12 | 109888 | ЗЕРКАЛО |
Загрузка ...
|
|
| 13 | 109614 | ОПОРА |
Загрузка ...
|
|
| 14 | 139520 | СБОРКА |
Загрузка ...
|
|
| 15 | 109080 | TERMINAL - POWER OUTLET |
Загрузка ...
|
|
| 109081 | 109081 | CAP - POWER OUTLET |
Загрузка ...
|
|
| 16 | 109759 | МОТОР |
Загрузка ...
|
|
| 17 | 160109 | ПЛЕЧО |
Загрузка ...
|
|
| 18 | 109824 | ЛОПАСТЬ |
Загрузка ...
|
|
| A | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| B | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
|
| C | 30228 | Гайка |
Загрузка ...
|
|
| D | 21485 | BOLT - RHSN 3/8 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| E | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| F | 135248 | ГАЙКА |
Загрузка ...
|
|
| G | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| Н | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| J | 18588 | NUT - HEX 1/4 - 20 UNC GR 5 ZP |
Загрузка ...
|
|
| K | 30225 | БОЛТ |
Загрузка ...
|
|
| L | 30492 | SCREW-PHILIPS PAN HD # 8 X 3/4 LG ZP |
Загрузка ...
|
|
| M | 18635 | WASHER - REG LOCK 1/4 IN NOM ID ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
