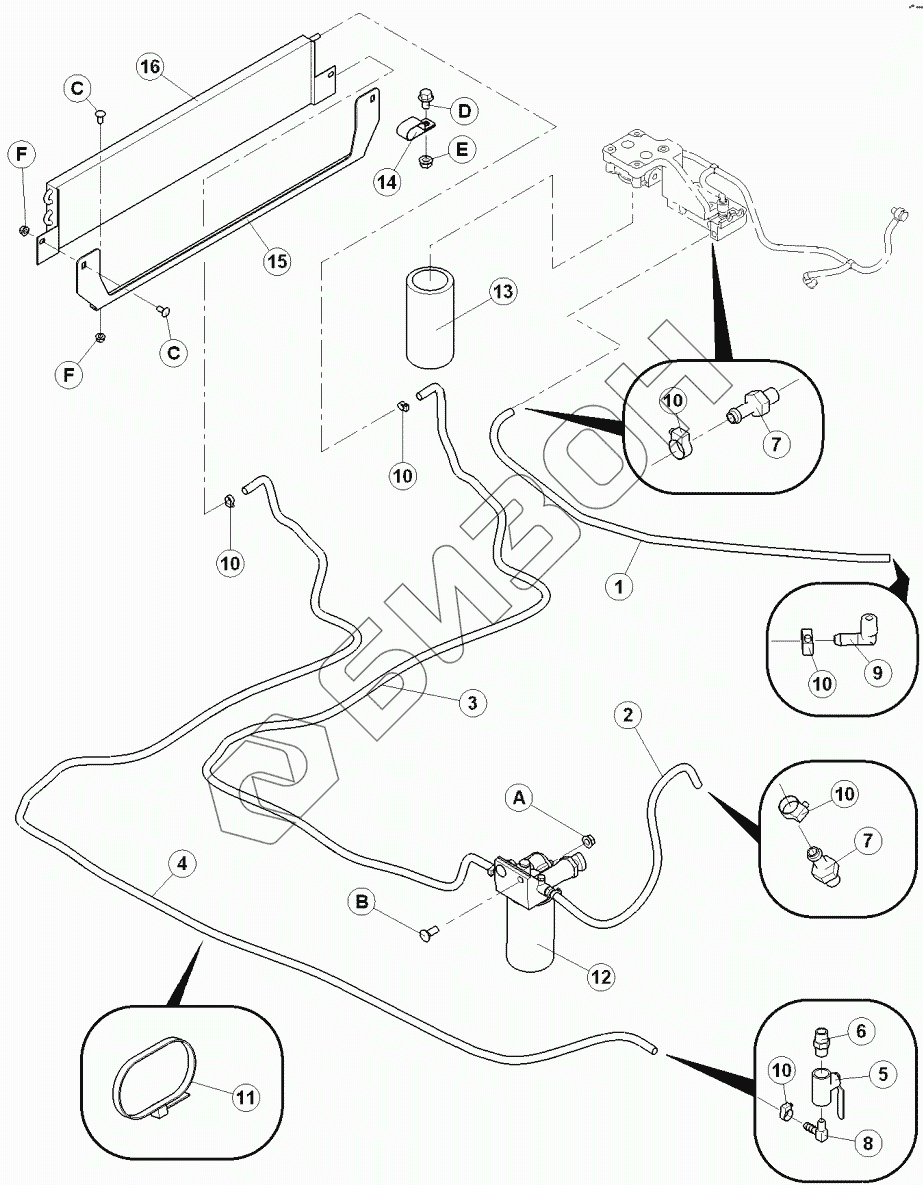

Графический каталог запасных частей к технике: MacDon-M155. Двигатель в сборе
1
2
3
4
5
6
7
7
8
9
10
10
10
10
10
10
11
12
13
14
15
16
A
B
C
C
D
E
F
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 138974 | ШЛАНГ |
Загрузка ...
|
|
| 2 | 138619 | ШЛАНГ |
Загрузка ...
|
|
| 3 | 138620 | ШЛАНГ |
Загрузка ...
|
|
| 4 | 138846 | ШЛАНГ |
Загрузка ...
|
|
| 5 | 111440 | VALVE - BALL 3/8 NPT |
Загрузка ...
|
|
| 6 | 21844 | FITTING - PIPE NIPPLE |
Загрузка ...
|
|
| 7 | 134173 | ФИТИНГ |
Загрузка ...
|
|
| 8 | 50069 | ФИТИНГ |
Загрузка ...
|
|
| 9 | 111442 | ФИТИНГ |
Загрузка ...
|
|
| 10 | 30500 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 11 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 12 | 111972 | PRIMARY FUEL FILTER ELEMENT |
Загрузка ...
|
|
| 13 | 166312 | ВТОРИЧНЫЙ ТОПЛИВНЫЙ ФИЛЬТР |
Загрузка ...
|
|
| 14 | 135235 | CLAMP - DOUBLE HOSE INSULATED |
Загрузка ...
|
|
| 15 | 139307 | КРОНШТЕЙН КУЛЕРА |
Загрузка ...
|
|
| 16 | 139409 | КУЛЕР |
Загрузка ...
|
|
| A | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| B | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP |
Загрузка ...
|
|
| C | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| D | 50076 | БОЛТ |
Загрузка ...
|
|
| E | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| F | 30228 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
