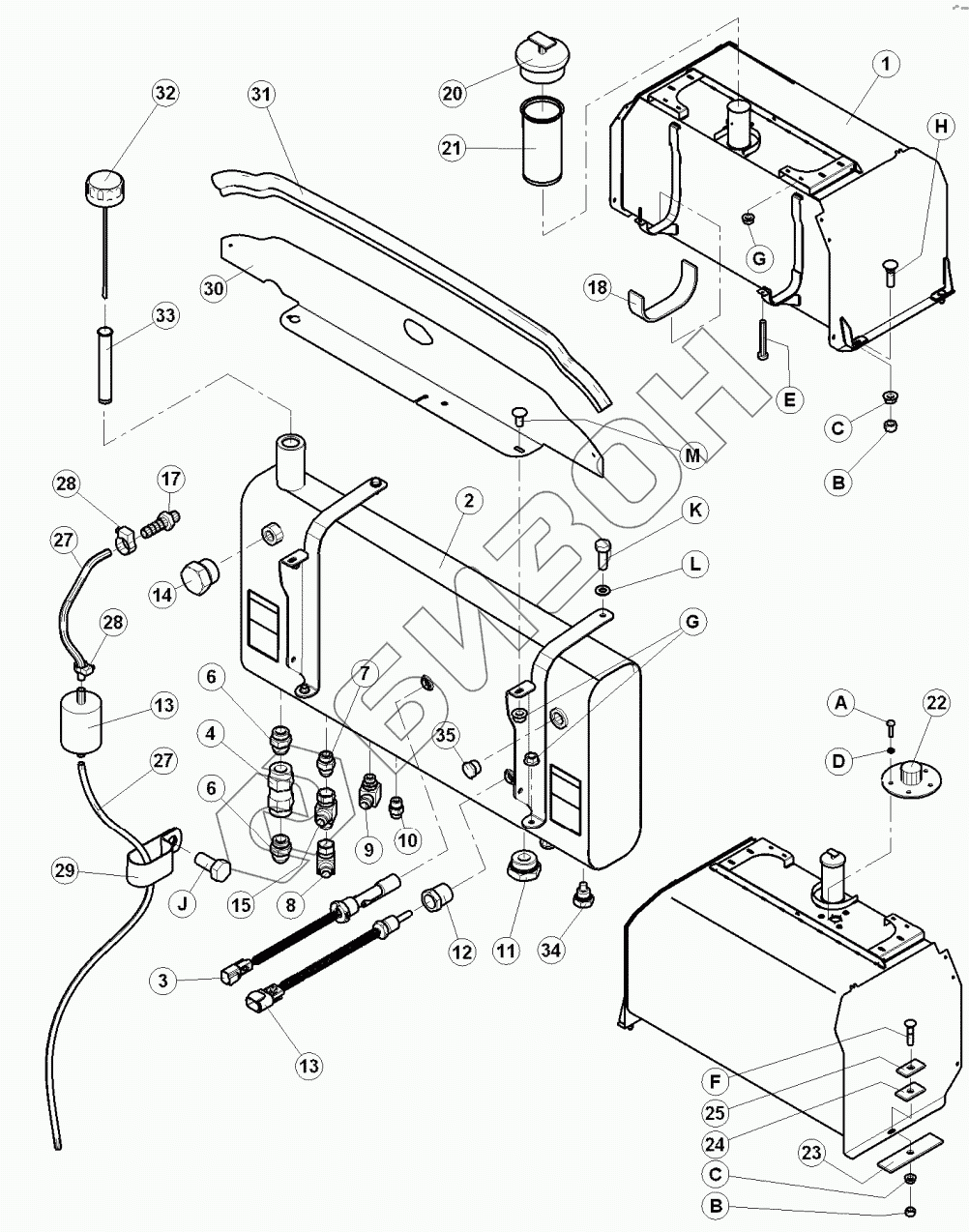

Графический каталог запасных частей к технике: MacDon-M155. Топливная система
1
2
3
4
6
6
7
8
9
10
11
12
13
13
14
15
17
18
20
21
22
23
24
25
27
27
28
28
29
30
31
32
33
34
35
A
B
B
C
C
D
E
F
G
Н
J
K
L
M
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 110246 | TANK-FUEL WELDT |
Загрузка ...
|
|
| 2 | 138758 | ГИДРАВЛИЧЕСКИЙ БАК с декалью |
Загрузка ...
|
|
| 3 | 138473 | ДАТЧИК |
Загрузка ...
|
|
| 4 | 111531 | КЛАПАН |
Загрузка ...
|
|
| 5 | 50220 | КОЛЬЦО |
Загрузка ...
|
|
| 6 | 21828 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 7 | 21830 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 8 | 50175 | ФИТИНГ |
Загрузка ...
|
|
| 9 | 30609 | ФИТИНГ |
Загрузка ...
|
|
| 10 | 184463 | ADAPTER |
Загрузка ...
|
|
| 11 | 135756 | ЗАГЛУШКА |
Загрузка ...
|
|
| 12 | 21980 | ФИТИНГ |
Загрузка ...
|
|
| 13 | 139665 | ДАТЧИК |
Загрузка ...
|
|
| 134198 | 134198 | ОПЛЕТКА |
Загрузка ...
|
|
| 14 | 135246 | ЗАГЛУШКА |
Загрузка ...
|
|
| 15 | 50086 | FITTING - HYD TEE |
Загрузка ...
|
|
| 16 | 111608 | FILTER-FUEL STRAINER |
Загрузка ...
|
|
| 17 | 21992 | FITTING - BARBED 1/8 NPT X 3/8 ID HOSE |
Загрузка ...
|
|
| 18 | 110135 | PAD-RUBBER |
Загрузка ...
|
|
| 19 | 110136 | STRAP-HYD TANK |
Загрузка ...
|
|
| 20 | 110248 | CAP - FUEL TANK |
Загрузка ...
|
|
| 21 | 163989 | FILTER-FUEL FILLER |
Загрузка ...
|
|
| 22 | 112142 | SENDER-FUEL LEVEL CW GASKET LESS MTG HDWE |
Загрузка ...
|
|
| 23 | 112095 | PAD-RUBBER |
Загрузка ...
|
|
| 24 | 112153 | PAD-RUBBER |
Загрузка ...
|
|
| 25 | 112154 | PLATE |
Загрузка ...
|
|
| 26 | 163639 | HOSE-FUEL (3/8") |
Загрузка ...
|
|
| 27 | 139068 | ШЛАНГ |
Загрузка ...
|
|
| 28 | 30500 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 29 | 50022 | CLAMP - INSULATED 15/16 INCH |
Загрузка ...
|
|
| 30 | 163686 | ANGLE-AIR BAFFLE (M100) |
Загрузка ...
|
|
| 31 | 110807 | SEAL-AIR DAM |
Загрузка ...
|
|
| 32 | 139066 | ЩУП |
Загрузка ...
|
|
| 33 | 111976 | ЭКРАН-СЕТКА |
Загрузка ...
|
|
| 34 | 111975 | ЗАГЛУШКА 0.875 |
Загрузка ...
|
|
| 35 | 187242 | БОКОВОЙ ГЛАЗОК |
Загрузка ...
|
|
| A | 18577 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 |
Загрузка ...
|
|
| B | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| C | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) |
Загрузка ...
|
|
| D | 18634 | WASHER - REG LOCK #10 NOM ID ZP |
Загрузка ...
|
|
| E | 21262 | BOLT - HEX HD 3/8 NC X 25 TFL GR 5 ZP |
Загрузка ...
|
|
| F | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| G | 30228 | Гайка |
Загрузка ...
|
|
| Н | 30515 | BOLT - RHSN 1/2 NC X 175 LG GR 5 ZP |
Загрузка ...
|
|
| J | 50155 | БОЛТ |
Загрузка ...
|
|
| K | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| L | 30655 | WASHER - HARDENED |
Загрузка ...
|
|
| M | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
