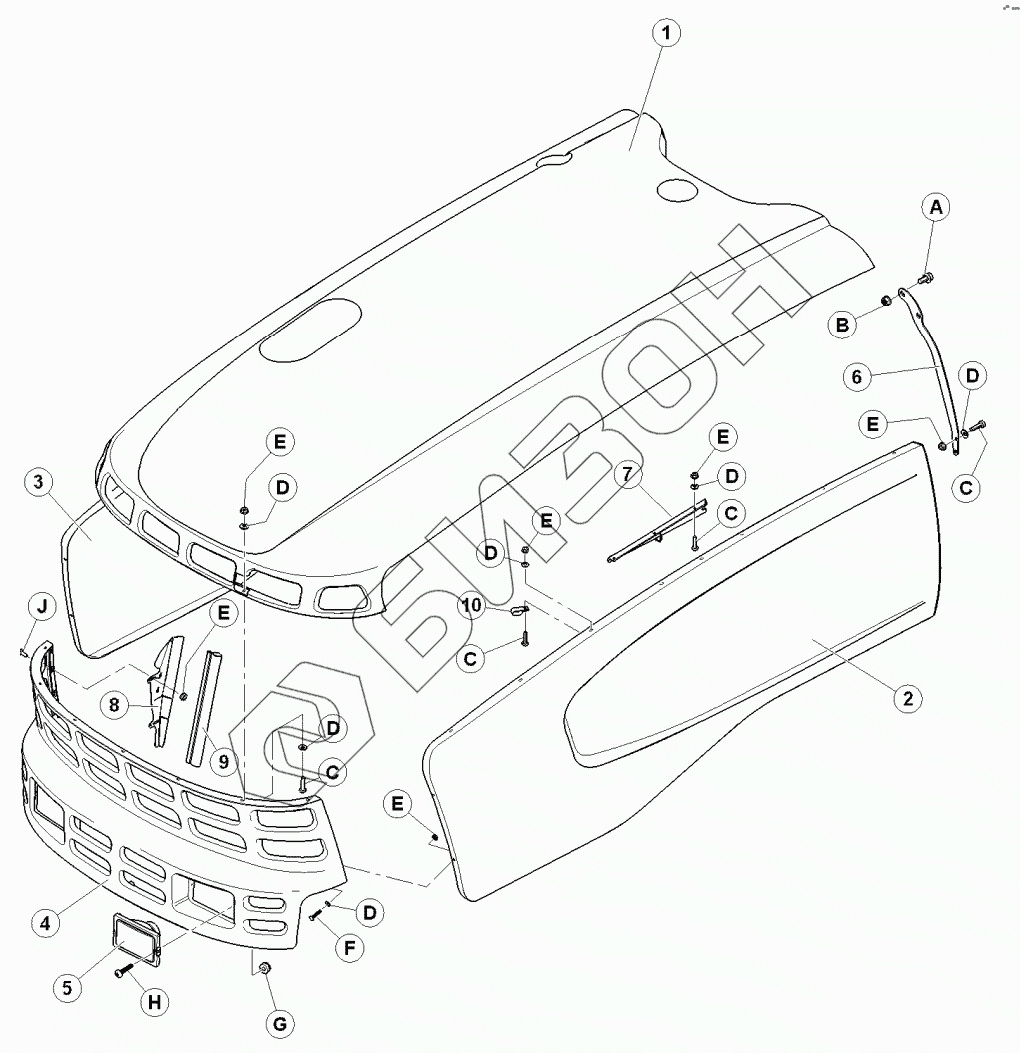

Графический каталог запасных частей к технике: MacDon-M155. Капот
1
2
3
4
5
6
6
7
7
8
8
9
10
A
B
C
C
C
C
D
D
D
D
D
D
E
E
E
E
E
E
F
G
Н
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 139082 | КАПОТ |
Загрузка ...
|
|
| 2 | 139535 | ПАНЕЛЬ |
Загрузка ...
|
|
| 3 | 139536 | ПАНЕЛЬ |
Загрузка ...
|
|
| 4 | 110458 | HOOD-GRILL BONDING ASS'Y |
Загрузка ...
|
|
| 5 | 110268 | ASSY-ABL ROADLIGHT |
Загрузка ...
|
|
| 6 | 110421 | BRACE-LH HOOD |
Загрузка ...
|
|
| 6 | 110422 | BRACE-RH HOOD |
Загрузка ...
|
|
| 7 | 110416 | SUPPORT-LH GAS SPRING |
Загрузка ...
|
|
| 7 | 110417 | SUPPORT-RH GAS SPRING |
Загрузка ...
|
|
| 8 | 110471 | ANGLE-LH RAD/HOOD SEAL |
Загрузка ...
|
|
| 8 | 110472 | ANGLE-RH RAD/HOOD SEAL |
Загрузка ...
|
|
| 9 | 167078 | SEAL-BULB |
Загрузка ...
|
|
| 10 | 135224 | CLIP-WIRE HOLDER |
Загрузка ...
|
|
| A | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| D | 112221 | WASHER - STEEL/RUBBER |
Загрузка ...
|
|
| E | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
|
| F | 135623 | BOLT-ROUND HD SQ NK 1/4 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| G | 135159 | NUT-NYLOC |
Загрузка ...
|
|
| Н | 110477 | SCREW-#6 X 075" |
Загрузка ...
|
|
| J | 21476 | BOLT - RHSN 1/4 NC X 075 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
