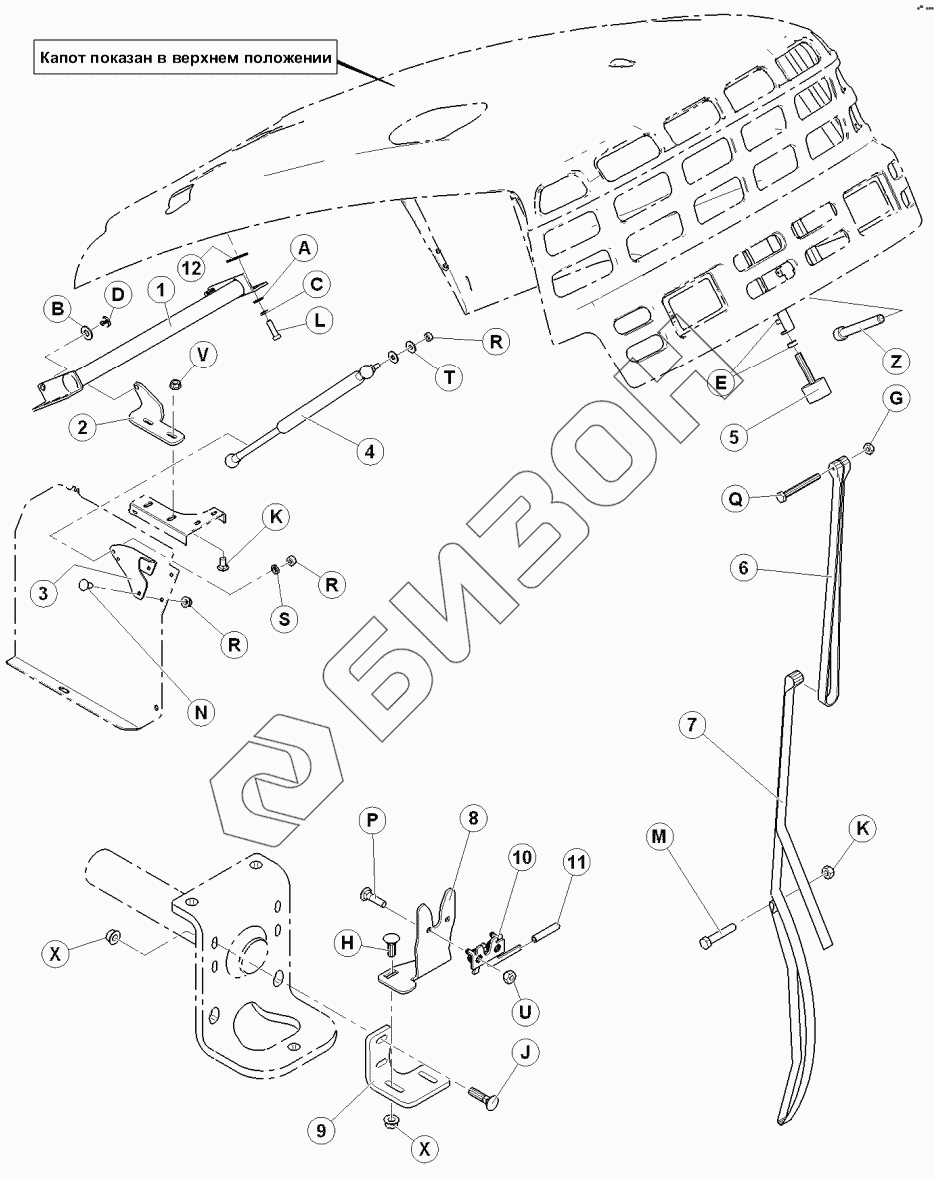

Графический каталог запасных частей к технике: MacDon-M155. Механизм капота
1
2
2
3
3
4
5
6
7
8
9
10
11
12
A
B
C
D
E
G
Н
J
K
K
L
M
N
P
Q
R
R
R
S
T
U
V
X
X
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 110773 | MEMBER-TORSION (HOOD PIVOT) |
Загрузка ...
|
|
| 2 | 110456 | ANGLE-LH HOOD PIVOT |
Загрузка ...
|
|
| 2 | 110457 | ANGLE-RH HOOD PIVOT |
Загрузка ...
|
|
| 3 | 166356 | ЯКОРЬ |
Загрузка ...
|
|
| 3 | 166357 | ЯКОРЬ |
Загрузка ...
|
|
| 4 | 110475 | CYLINDER-GAS (HOOD) |
Загрузка ...
|
|
| 5 | 110354 | BUMPER – RUBBER |
Загрузка ...
|
|
| 6 | 158102 | STRAP – RUBBER |
Загрузка ...
|
|
| 7 | 110461 | STRAP-HOOD PULL |
Загрузка ...
|
|
| 8 | 139411 | ОПОРА ЗАМКА КАПОТА |
Загрузка ...
|
|
| 9 | 110467 | PLATE-LATCH MOUNT |
Загрузка ...
|
|
| 10 | 134003 | ASSY-RH STIRRUP LATCH |
Загрузка ...
|
|
| 11 | 110817 | COVER-SOFTEX GRIP |
Загрузка ...
|
|
| 12 | 166132 | SHIM-HOOD-TORSION BAR |
Загрузка ...
|
|
| 13 | 166292 | ПРОВОДКА |
Загрузка ...
|
|
| A | 18598 | Шайба |
Загрузка ...
|
|
| B | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| C | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| D | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| E | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| F | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| G | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
|
| Н | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| J | 21484 | BOLT - RHSN 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| K | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| L | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| M | 21354 | BOLT - HH 3/8 NC X 20 LG GR 5 ZP |
Загрузка ...
|
|
| N | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| P | 21473 | BOLT - RHSN 5/16 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| Q | 30638 | BOLT - HH 1/4 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| R | 30505 | NUT-HEX M10 X 15 ZP CLASS 10 STYLE 1 |
Загрузка ...
|
|
| S | 30632 | WASHER-LOCK SPRING M10 ZP |
Загрузка ...
|
|
| T | 30635 | WASHER-FLAT M10 ZP |
Загрузка ...
|
|
| U | 35689 | NUT-SPECIAL |
Загрузка ...
|
|
| V | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| W | 135926 | БОЛТ |
Загрузка ...
|
|
| X | 30228 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
