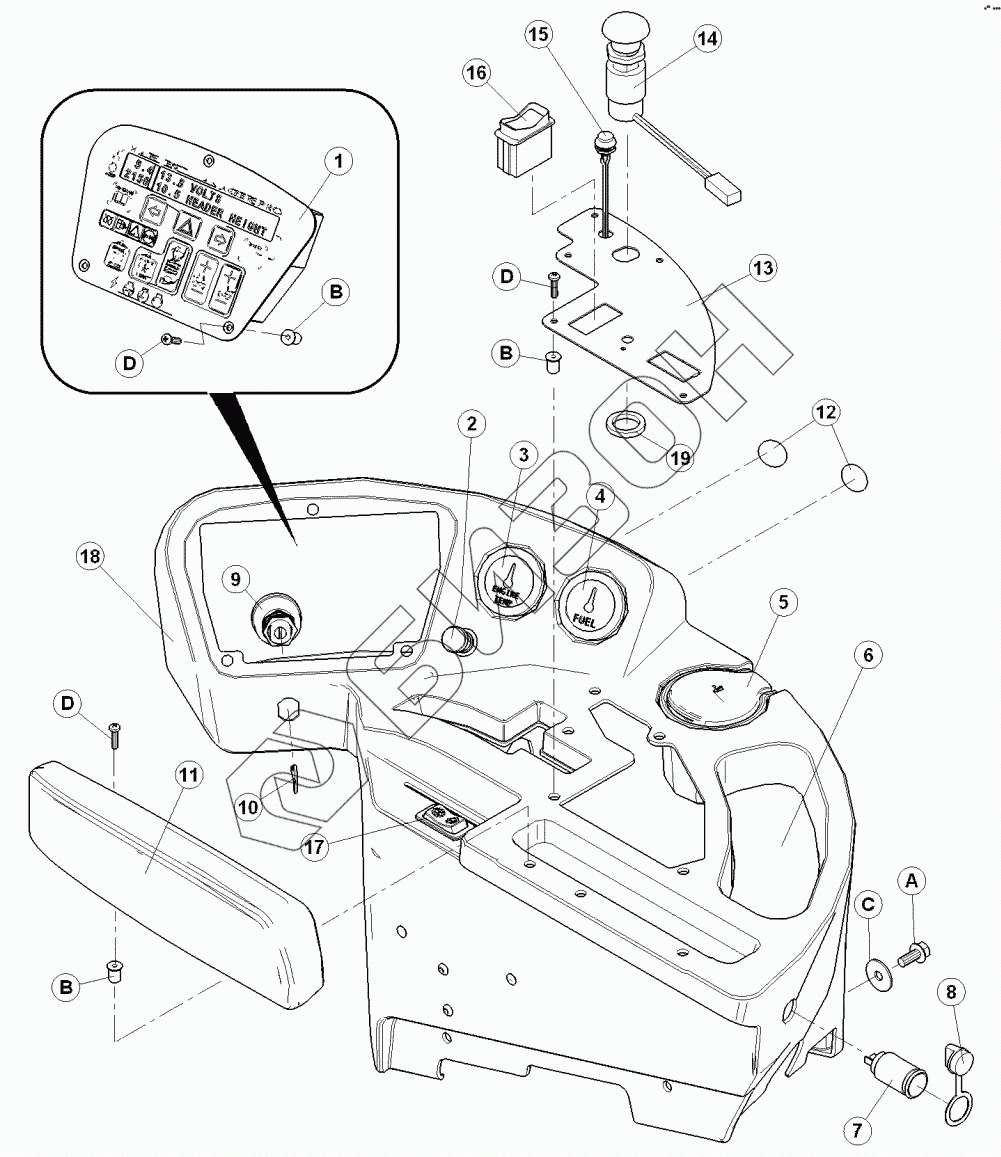

Графический каталог запасных частей к технике: MacDon-M155. Компоненты консоли
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
A
B
B
B
C
D
D
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 139420 | МОДУЛЬ |
Загрузка ...
|
|
| 2 | 42447 | LIGHTER – CIGARETTE |
Загрузка ...
|
|
| 3 | 109457 | ДАТЧИК |
Загрузка ...
|
|
| 4 | 109456 | ДАТЧИК |
Загрузка ...
|
|
| 5 | 109627 | ASHTRAY |
Загрузка ...
|
|
| 6 | 109742 | ПОДУШКА |
Загрузка ...
|
|
| 7 | 109080 | TERMINAL - POWER OUTLET |
Загрузка ...
|
|
| 8 | 109081 | CAP - POWER OUTLET |
Загрузка ...
|
|
| 9 | 109702 | SWITCH - ASSEMBLY CW KEYS |
Загрузка ...
|
|
| 10 | 109701 | KEY |
Загрузка ...
|
|
| 11 | 109637 | ПОДЛОКОТНИК В СБОРЕ |
Загрузка ...
|
|
| 12 | 109826 | ДЕКАЛЬ |
Загрузка ...
|
|
| 13 | 160103 | ПАНЕЛЬ |
Загрузка ...
|
|
| 14 | 109505 | SWITCH - HEADER ENGAGE |
Загрузка ...
|
|
| 15 | 109453 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 16 | 109574 | SWITCH - ROCKER, ON-OFF-ON |
Загрузка ...
|
|
| 17 | 109576 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 18 | 109463 | ПАНЕЛЬ |
Загрузка ...
|
|
| 19 | 160107 | WASHER-FLAT |
Загрузка ...
|
|
| A | 30278 | BOLT -HH FLG (SERR FACE) 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| B | 109474 | NUT - RUBBER 10-32NF METAL INSERT |
Загрузка ...
|
|
| C | 103837 | ШАЙБА |
Загрузка ...
|
|
| D | 135161 | SCREW-MACHINE (#10-32UNF X 075") |
Загрузка ...
|
|
| E | 30492 | SCREW-PHILIPS PAN HD # 8 X 3/4 LG ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
