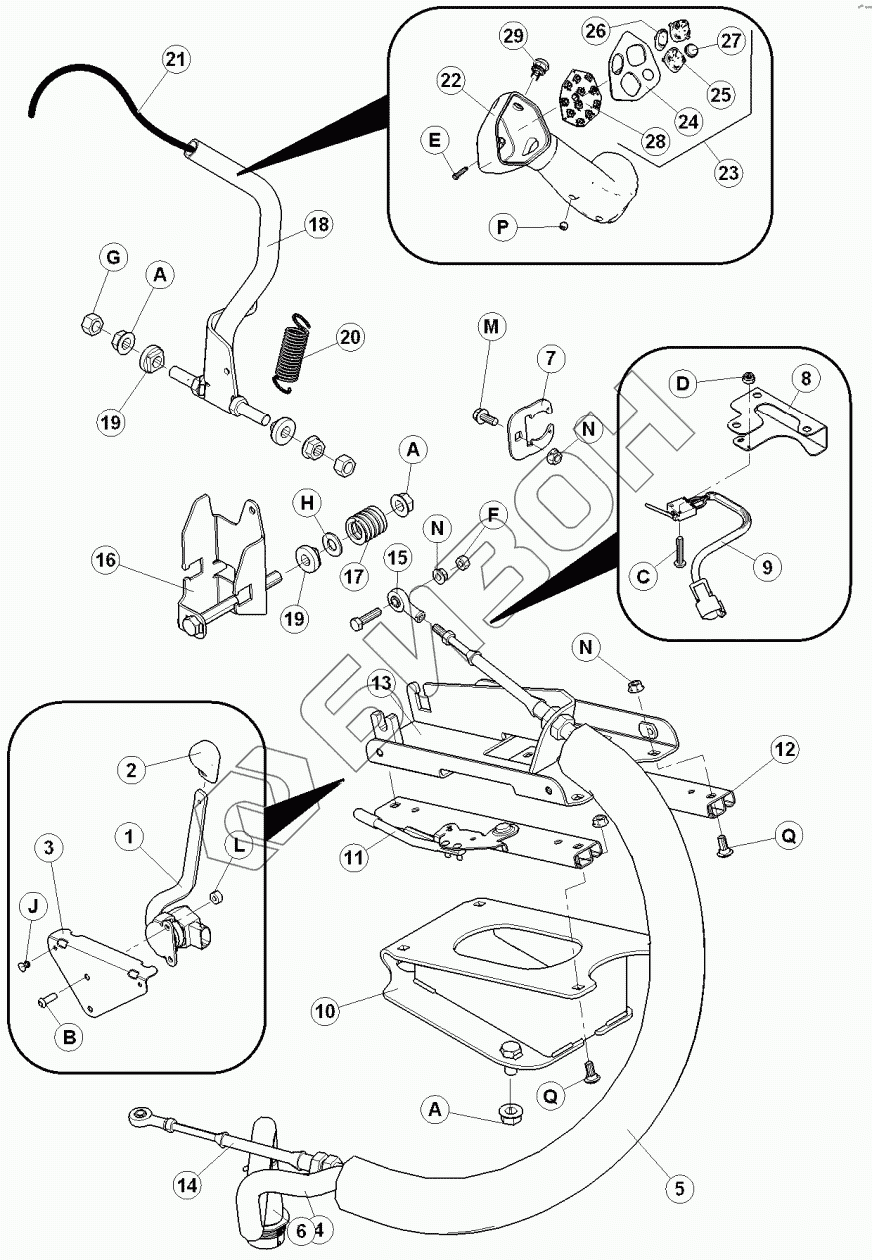

Графический каталог запасных частей к технике: MacDon-M155. Рычаг наземной скорости и кабели
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
A
A
A
B
C
D
E
F
G
Н
J
L
M
N
N
N
P
Q
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 160199 | РЫЧАГ КОНТРОЛЯ ГАЗА C РУЧКОЙ |
Загрузка ...
|
|
| 2 | 160195 | KNOB (COMES WITH 160179 – ITEM 9) |
Загрузка ...
|
|
| 3 | 160258 | ОПОРА |
Загрузка ...
|
|
| 4 | 109542 | ПРОВОДКА |
Загрузка ...
|
|
| 5 | 109714 | КОЖУХ |
Загрузка ...
|
|
| 6 | 111632 | ОПОРА |
Загрузка ...
|
|
| 7 | 109763 | ЗАЖИМ заглушка диагностик |
Загрузка ...
|
|
| 8 | 160104 | ОПОРА |
Загрузка ...
|
|
| 9 | 109699 | ПЕРЕКЛЮЧАТЕЛЬ |
Загрузка ...
|
|
| 10 | 109684 | ОПОРА |
Загрузка ...
|
|
| 11 | 109690 | РЕЙКА |
Загрузка ...
|
|
| 12 | 109691 | РЕЙКА |
Загрузка ...
|
|
| 13 | 160278 | ОПОРА |
Загрузка ...
|
|
| 14 | 109688 | КАБЕЛЬ |
Загрузка ...
|
|
| 15 | 109312 | СОЕДИНЕНИЕ |
Загрузка ...
|
|
| 16 | 109706 | ШВЕЛЛЕР |
Загрузка ...
|
|
| 17 | 28700 | SPRING – COMPRESSION |
Загрузка ...
|
|
| 18 | 109335 | РЫЧАГ |
Загрузка ...
|
|
| 19 | 109750 | BUSHING – PLASTIC |
Загрузка ...
|
|
| 20 | 25321 | SPRING – EXTENSION |
Загрузка ...
|
|
| 21 | 166181 | ПРОВОДКА |
Загрузка ...
|
|
| 22 | 160388 | РУЧКА |
Загрузка ...
|
|
| 23 | 109454 | PLATE-FACE ASSEMBLY |
Загрузка ...
|
|
| 24 | 109452 | PLATE - SPEED STICK FACE |
Загрузка ...
|
|
| 25 | 109486 | KNOB - 4 WAY SWITCH |
Загрузка ...
|
|
| 26 | 109487 | KNOB - 2 WAY SWITCH |
Загрузка ...
|
|
| 27 | 109488 | KNOB - 1 WAY SWITCH |
Загрузка ...
|
|
| 28 | ПЛАТА | ПЛАТА |
Загрузка ...
|
|
| 29 | 173164 | ДАТЧИК |
Загрузка ...
|
|
| A | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| B | 113799 | ЗАКЛЕПКА |
Загрузка ...
|
|
| C | 135158 | ВИНТ |
Загрузка ...
|
|
| D | 135159 | NUT-NYLOC |
Загрузка ...
|
|
| E | 45868 | SCREW-PHIL FL CSK HD #8 X 1 1/4" LG ZP |
Загрузка ...
|
|
| F | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| G | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| Н | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| J | 123084 | SCREW - HEX SOCKET BUTTON HD |
Загрузка ...
|
|
| K | 21526 | БОЛТ |
Загрузка ...
|
|
| L | 18588 | NUT - HEX 1/4 - 20 UNC GR 5 ZP |
Загрузка ...
|
|
| M | 30278 | BOLT -HH FLG (SERR FACE) 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| N | 30280 | Гайка |
Загрузка ...
|
|
| P | 30872 | SCREW-SET HEX SOC CUP PT 5/16 NC X 1/4 LG |
Загрузка ...
|
|
| Q | 21281 | BOLT - RHSN 5/16 NC X 075 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
