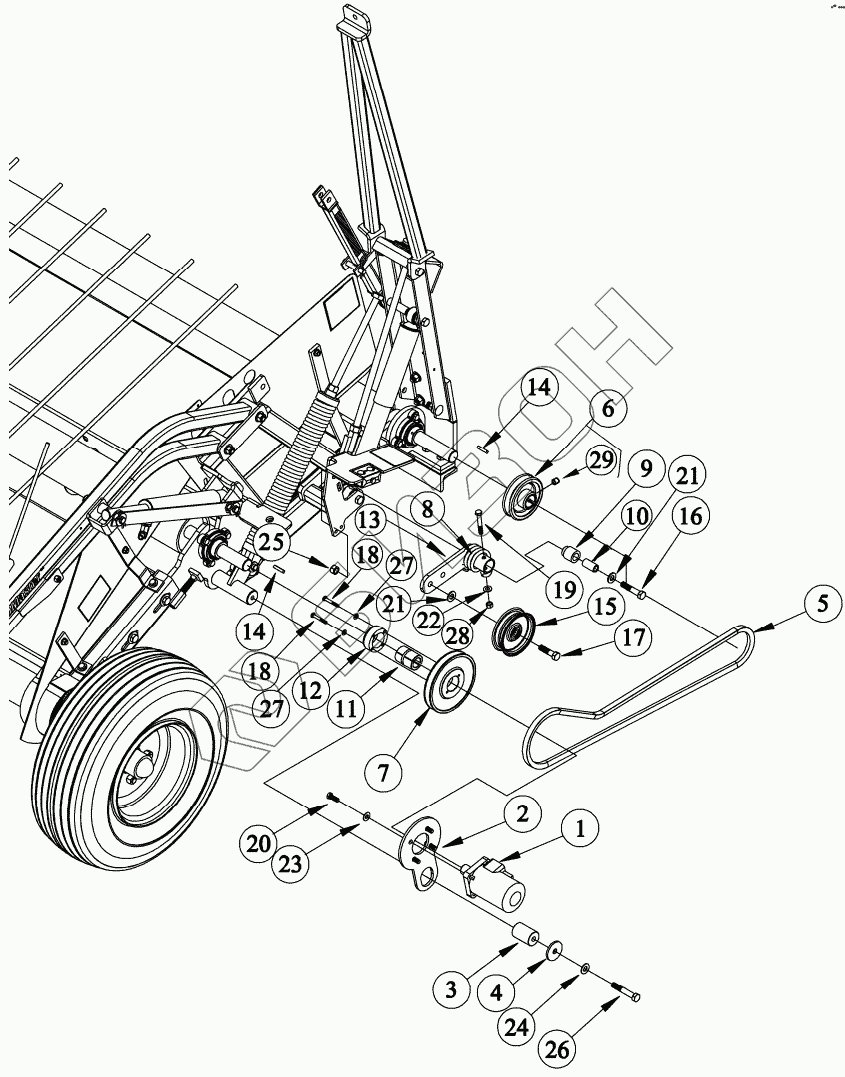

Графический каталог запасных частей к технике: MacDon-PW7. DRIVE ASSEMBLY
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 184877 | SEAL KIT |
Загрузка ...
|
|
| 1 | 184266 | MOTOR |
Загрузка ...
|
|
| 2 | 181094 | TORQUE ARM |
Загрузка ...
|
|
| 2 | 181090 | TORQUE ARM |
Загрузка ...
|
|
| 3 | 181095 | ARM EXTENSION |
Загрузка ...
|
|
| 4 | 11695 | WASHER - FLAT |
Загрузка ...
|
|
| 5 | 184219 | BELT |
Загрузка ...
|
|
| 5 | 184220 | V-BELT - SM SMALL SEED ONLY |
Загрузка ...
|
|
| 6 | 181064 | PULLEY |
Загрузка ...
|
|
| 7 | 184163 | PULLEY |
Загрузка ...
|
|
| 8 | 184241 | SPRING |
Загрузка ...
|
|
| 9 | 181098 | BUSHING |
Загрузка ...
|
|
| 10 | 182065 | LOCKING BUSHING |
Загрузка ...
|
|
| 11 | 181085 | COUPLER |
Загрузка ...
|
|
| 12 | 181100 | SLEEVE |
Загрузка ...
|
|
| 13 | 181088 | TENSIONER ARM - SM |
Загрузка ...
|
|
| 14 | 1113 | KEY |
Загрузка ...
|
|
| 15 | 184158 | PULLEY |
Загрузка ...
|
|
| 16 | 21760 | BOLT |
Загрузка ...
|
|
| 17 | 135564 | BOLT |
Загрузка ...
|
|
| 18 | 184502 | BOLT |
Загрузка ...
|
|
| 19 | 21102 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| 20 | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| 21 | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| 22 | 18670 | WASHER |
Загрузка ...
|
|
| 23 | 184584 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 24 | 184596 | SPRING LOCK WSHR |
Загрузка ...
|
|
| 25 | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| 26 | 21560 | BOLT - HH 1/2 NC X 30 LG GR 5 ZP |
Загрузка ...
|
|
| 27 | 184573 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 28 | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| 29 | 18584 | SETSCREW |
Загрузка ...
|
