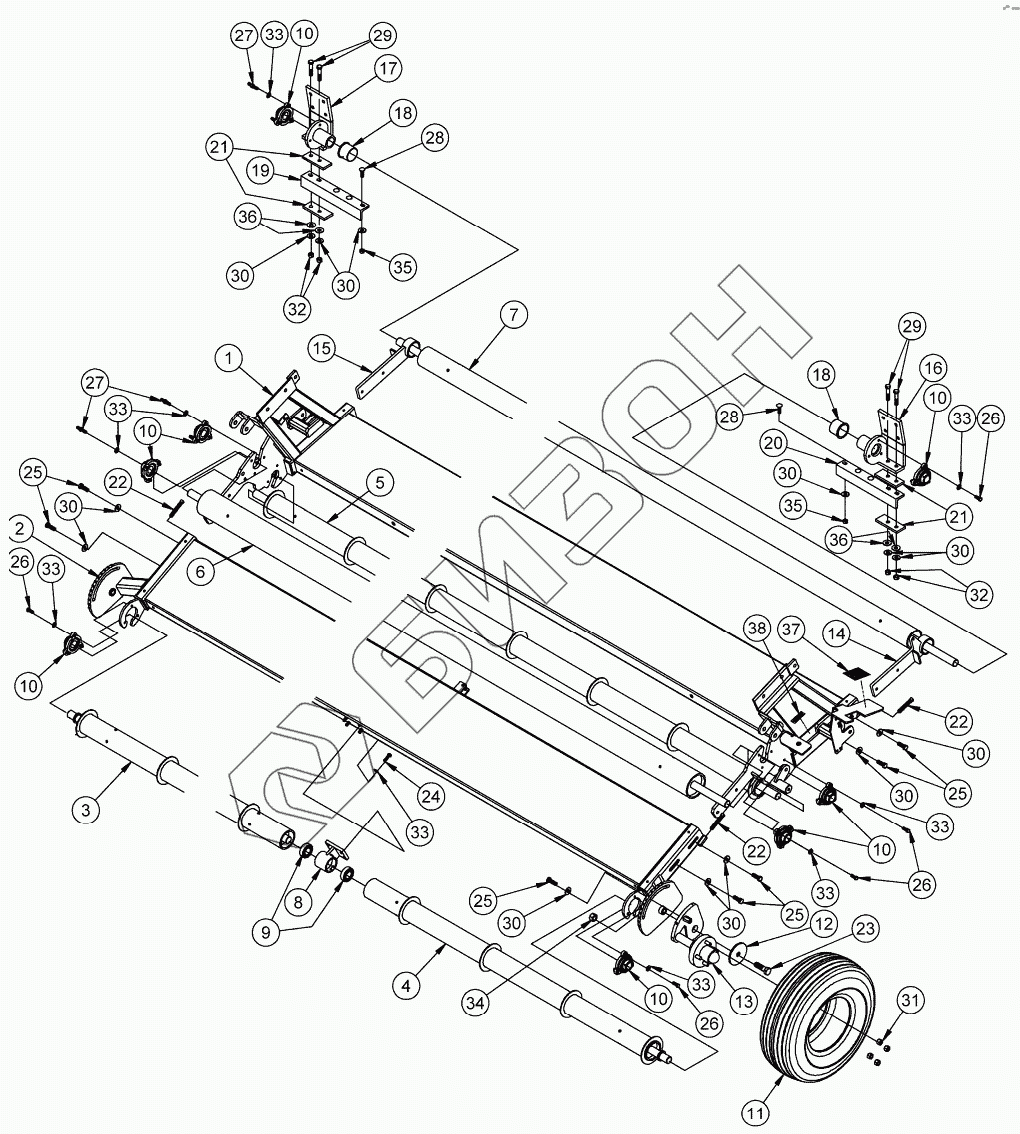

Графический каталог запасных частей к технике: MacDon-PW7. ROLLER, TIRE FRAME ASSEMBLY
1
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
5
6
6
6
7
7
7
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
22
22
23
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
29
29
30
30
30
30
30
30
30
30
30
31
32
32
33
33
33
33
33
33
33
33
34
35
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 180053 | 180053 | MOUNTING BRACKET |
Загрузка ...
|
|
| 180054 | 180054 | MOUNTING BRACKET |
Загрузка ...
|
|
| 180040 | 180040 | BRACKET |
Загрузка ...
|
|
| 184223 | 184223 | BEARING |
Загрузка ...
|
|
| 1 | 181440 | REAR FRAME WITH DECALS |
Загрузка ...
|
|
| 1 | 181439 | REAR FRAME WITH DECALS |
Загрузка ...
|
|
| 1 | 181442 | REAR FRAME WITH DECALS |
Загрузка ...
|
|
| 1 | 181441 | REAR FRAME WITH DECALS |
Загрузка ...
|
|
| 2 | 181006 | FRONT FRAME |
Загрузка ...
|
|
| 2 | 181005 | FRONT FRAME |
Загрузка ...
|
|
| 2 | 181007 | FRONT FRAME |
Загрузка ...
|
|
| 3 | 181101 | ROLLER |
Загрузка ...
|
|
| 3 | 181062 | ROLLER |
Загрузка ...
|
|
| 3 | 181102 | ROLLER |
Загрузка ...
|
|
| 4 | 181062 | ROLLER |
Загрузка ...
|
|
| 4 | 181102 | ROLLER |
Загрузка ...
|
|
| 4 | 181101 | ROLLER |
Загрузка ...
|
|
| 5 | 181106 | ROLLER |
Загрузка ...
|
|
| 5 | 181107 | ROLLER |
Загрузка ...
|
|
| 5 | 181108 | ROLLER |
Загрузка ...
|
|
| 5 | 181063 | ROLLER FRONT |
Загрузка ...
|
|
| 6 | 181103 | ROLLER REAR |
Загрузка ...
|
|
| 6 | 181104 | ROLLER |
Загрузка ...
|
|
| 6 | 181105 | ROLLER |
Загрузка ...
|
|
| 7 | 181109 | ROLLER |
Загрузка ...
|
|
| 7 | 181111 | ROLLER |
Загрузка ...
|
|
| 7 | 181110 | ROLLER |
Загрузка ...
|
|
| 8 | 181002 | HOUSING |
Загрузка ...
|
|
| 9 | 184223 | BEARING |
Загрузка ...
|
|
| 10 | 180213 | BEARING HSG ASSY |
Загрузка ...
|
|
| 11 | TIRE | TIRE |
Загрузка ...
|
|
| 12 | 180099 | RETAINER |
Загрузка ...
|
|
| 13 | HUB AND SPINDLE | HUB AND SPINDLE |
Загрузка ...
|
|
| 14 | 180039 | BRACKET |
Загрузка ...
|
|
| 15 | 180039 | BRACKET |
Загрузка ...
|
|
| 16 | 180043 | MOUNTING BRACKET |
Загрузка ...
|
|
| 17 | 180044 | MOUNTING BRACKET |
Загрузка ...
|
|
| 18 | 184240 | BUSHING |
Загрузка ...
|
|
| 19 | 180049 | ANGLE |
Загрузка ...
|
|
| 20 | 180048 | ANGLE |
Загрузка ...
|
|
| 21 | 180052 | SHIM |
Загрузка ...
|
|
| 22 | 184638 | SCREW |
Загрузка ...
|
|
| 23 | 184541 | BOLT |
Загрузка ...
|
|
| 24 | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| 25 | 21491 | БОЛТ |
Загрузка ...
|
|
| 26 | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| 27 | 184523 | STUD |
Загрузка ...
|
|
| 27 | 181112 | STUD |
Загрузка ...
|
|
| 27 | 184523 | STUD |
Загрузка ...
|
|
| 28 | 8218 | BOLT |
Загрузка ...
|
|
| 29 | 21760 | BOLT |
Загрузка ...
|
|
| 30 | 184597 | WASHER |
Загрузка ...
|
|
| 31 | See Pg C2 | WHEEL NUT |
Загрузка ...
|
|
| 32 | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| 33 | 184584 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 34 | 18689 | NUT - HEX LOCK DT 750-10UNC |
Загрузка ...
|
|
| 35 | 18654 | NUT-HEX 7/16 - 14 UNC GR 5 ZP |
Загрузка ...
|
|
| 36 | 184589 | WASHER |
Загрузка ...
|
|
| 37 | 184404 | DECAL |
Загрузка ...
|
|
| 37 | 184401 | DECAL |
Загрузка ...
|
|
| 38 | 184356 | DECAL |
Загрузка ...
|
