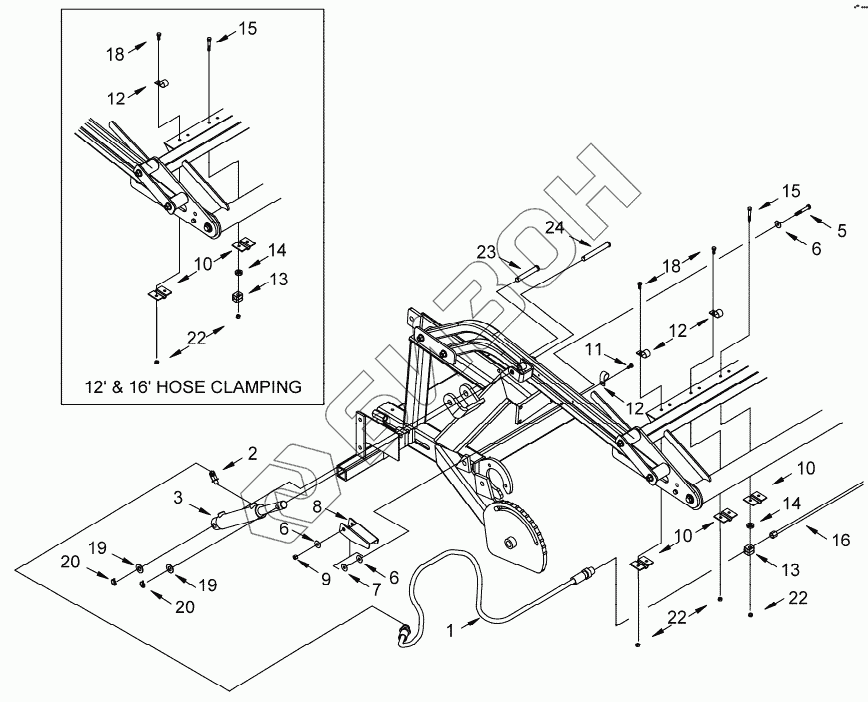

Графический каталог запасных частей к технике: MacDon-PW7. HYDRAULICS (Diagram May Differ)
1
2
3
5
6
6
6
7
8
8
8
8
9
10
10
10
11
12
12
12
13
13
14
14
15
15
16
16
16
18
18
19
19
20
20
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 184282 | 184282 | CYLINDER |
Загрузка ...
|
|
| 1 | 180164 | HOSE |
Загрузка ...
|
|
| 2 | 30282 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 3 | 184281 | CYLINDER |
Загрузка ...
|
|
| 5 | 30035 | БОЛТ |
Загрузка ...
|
|
| 6 | 18670 | WASHER |
Загрузка ...
|
|
| 7 | 184582 | WASHER NEOPRENE |
Загрузка ...
|
|
| 8 | 180711 | SAFETY LOCK |
Загрузка ...
|
|
| 8 | 180712 | SAFETY LOCK |
Загрузка ...
|
|
| 8 | 180843 | SAFETY LOCK |
Загрузка ...
|
|
| 8 | 180844 | SAFETY LOCK |
Загрузка ...
|
|
| 9 | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| 10 | 180129 | RETAINER |
Загрузка ...
|
|
| 11 | 184604 | SCREW |
Загрузка ...
|
|
| 12 | 184299 | CLAMP |
Загрузка ...
|
|
| 13 | 180160 | PIPE CLAMP PAIR |
Загрузка ...
|
|
| 14 | 181099 | SPACER |
Загрузка ...
|
|
| 15 | 21569 | BOLT |
Загрузка ...
|
|
| 16 | 180161 | STEEL LINE |
Загрузка ...
|
|
| 16 | 180162 | STEEL LINE |
Загрузка ...
|
|
| 16 | 180163 | STEEL LINE |
Загрузка ...
|
|
| 18 | 21558 | BOLT |
Загрузка ...
|
|
| 19 | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| 20 | 50193 | PIN – LYNCH |
Загрузка ...
|
|
| 22 | 30280 | Гайка |
Загрузка ...
|
|
| 23 | 103580 | PIN |
Загрузка ...
|
|
| 24 | 49378 | PIN |
Загрузка ...
|
