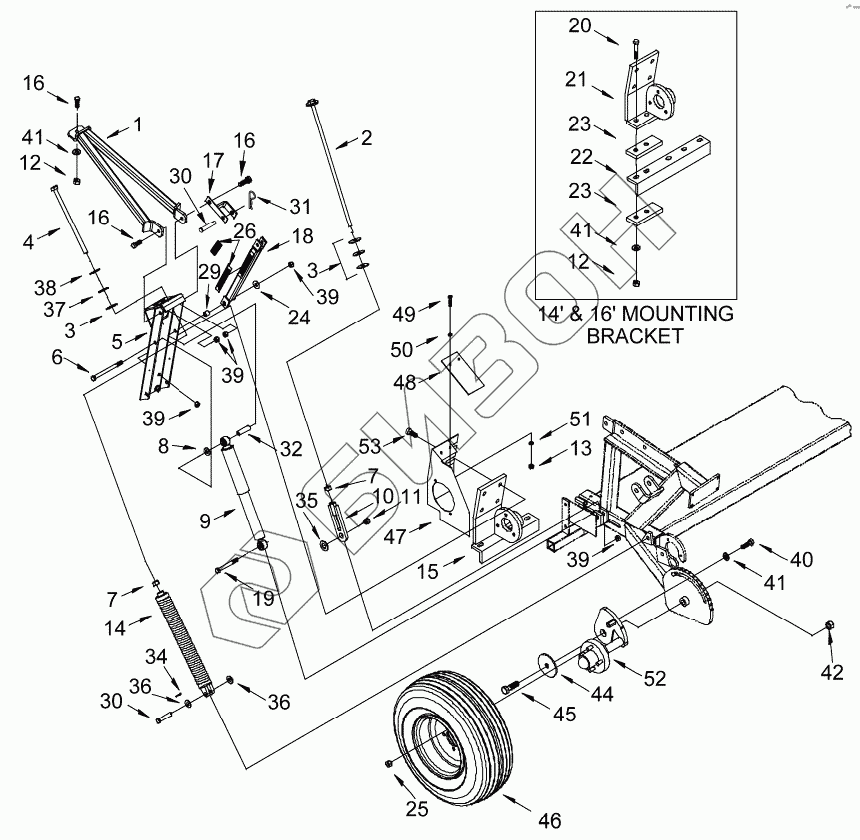

Графический каталог запасных частей к технике: MacDon-PW7. MAIN FRAME MOUNTING ASSEMBLY
1
2
3
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
16
16
17
18
18
18
18
19
20
21
21
22
22
23
23
24
25
26
26
29
30
30
31
32
34
35
36
36
37
38
39
39
39
39
40
41
41
41
42
44
45
46
47
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 182039 | 182039 | HEADER BRACE 12LH |
Загрузка ...
|
|
| 182990 | 182990 | HEADER BRACE |
Загрузка ...
|
|
| 180044 | 180044 | MOUNTING BRACKET |
Загрузка ...
|
|
| 159586 | 159586 | PLUG |
Загрузка ...
|
|
| 191491 | 191491 | PLUG |
Загрузка ...
|
|
| 1 | 182038 | HEADER BRACE 12RH |
Загрузка ...
|
|
| 2 | 180205 | BOLT |
Загрузка ...
|
|
| 3 | 180104 | WASHER |
Загрузка ...
|
|
| 4 | 180206 | BOLT |
Загрузка ...
|
|
| 5 | 180058 | CHAN. UPRIGHT |
Загрузка ...
|
|
| 6 | 184540 | BOLT 1/2X6 1/2 UNC GR.5 |
Загрузка ...
|
|
| 7 | 18592 | NUT |
Загрузка ...
|
|
| 8 | 180208 | WASHER |
Загрузка ...
|
|
| 9 | 184330 | SHOCK ABSORBER |
Загрузка ...
|
|
| 10 | 180059 | BRACKET |
Загрузка ...
|
|
| 11 | 180107 | BUSHING |
Загрузка ...
|
|
| 12 | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| 13 | 18588 | NUT - HEX 1/4 - 20 UNC GR 5 ZP |
Загрузка ...
|
|
| 14 | 184244 | SPRING |
Загрузка ...
|
|
| 15 | 180043 | MOUNTING BRACKET |
Загрузка ...
|
|
| 16 | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| 17 | 180061 | CLEVIS |
Загрузка ...
|
|
| 18 | 180750 | STORAGE BRACE |
Загрузка ...
|
|
| 18 | 180751 | STORAGE BRACE |
Загрузка ...
|
|
| 18 | 180552 | STORAGE BRACE |
Загрузка ...
|
|
| 18 | 180553 | STORAGE BRACE |
Загрузка ...
|
|
| 19 | 184539 | BOLT 1/2X4 1/4 UNC GR.5 |
Загрузка ...
|
|
| 20 | 21760 | BOLT |
Загрузка ...
|
|
| 21 | 180053 | MOUNTING BRACKET |
Загрузка ...
|
|
| 21 | 180054 | MOUNTING BRACKET |
Загрузка ...
|
|
| 22 | 180048 | ANGLE |
Загрузка ...
|
|
| 22 | 180049 | ANGLE |
Загрузка ...
|
|
| 23 | 180052 | SHIM |
Загрузка ...
|
|
| 24 | 184589 | WASHER |
Загрузка ...
|
|
| 25 | 21838 | NUT |
Загрузка ...
|
|
| 26 | 184389 | DECAL |
Загрузка ...
|
|
| 26 | 184410 | DECAL |
Загрузка ...
|
|
| 29 | 180152 | BUSHING |
Загрузка ...
|
|
| 30 | 19809 | PIN |
Загрузка ...
|
|
| 31 | 184318 | PIN |
Загрузка ...
|
|
| 32 | 158172 | SPACER |
Загрузка ...
|
|
| 34 | 18606 | PIN |
Загрузка ...
|
|
| 35 | 18602 | WASHER |
Загрузка ...
|
|
| 36 | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| 37 | 184600 | WASHER |
Загрузка ...
|
|
| 38 | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| 39 | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| 40 | 21491 | БОЛТ |
Загрузка ...
|
|
| 41 | 184597 | WASHER |
Загрузка ...
|
|
| 42 | 18689 | NUT - HEX LOCK DT 750-10UNC |
Загрузка ...
|
|
| 44 | 180099 | RETAINER |
Загрузка ...
|
|
| 45 | 184541 | BOLT |
Загрузка ...
|
|
| 46 | REF | PUMP – triple gear |
Загрузка ...
|
|
| 47 | 180073 | BELT GUARD |
Загрузка ...
|
|
| 47 | 180072 | BELT GUARD |
Загрузка ...
|
|
| 48 | 180074 | FLAP |
Загрузка ...
|
|
| 49 | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| 50 | 184572 | FLAT WASHER PLATED |
Загрузка ...
|
|
| 51 | 184573 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 52 | REF | PUMP – triple gear |
Загрузка ...
|
|
| 53 | 21469 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
