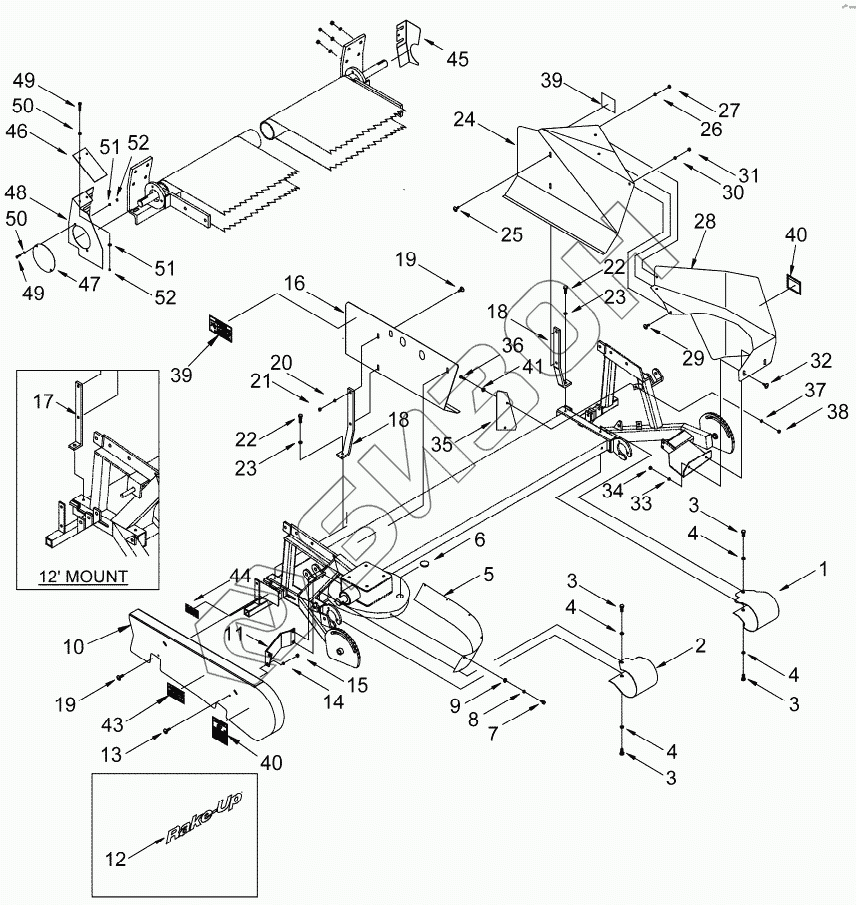

Графический каталог запасных частей к технике: MacDon-PW7. SHIELD ASSEMBLY
1
1
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
7
8
9
10
10
10
11
11
12
13
14
15
16
16
16
16
17
18
18
19
19
20
21
22
22
23
23
24
24
24
25
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
43
44
45
46
47
48
49
49
50
50
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 184384 | 184384 | DECAL |
Загрузка ...
|
|
| 184386 | 184386 | DECAL |
Загрузка ...
|
|
| 184371 | 184371 | DECAL |
Загрузка ...
|
|
| 184401 | 184401 | DECAL |
Загрузка ...
|
|
| 180072 | 180072 | BELT GUARD |
Загрузка ...
|
|
| 1 | 180076 | FRONT ROLLER IDLER GUARD - L/H DRIVE |
Загрузка ...
|
|
| 1 | 180077 | FRONT ROLLER IDLER GUARD - R/H DRIVE |
Загрузка ...
|
|
| 1 | 180081 | FRONT ROLLER IDLER GUARD - 12 SMALL SEED L/H DR. |
Загрузка ...
|
|
| 1 | 180611 | FRONT ROLLER IDLER GUARD - 12 SMALL SEED R/H DR. |
Загрузка ...
|
|
| 2 | 180612 | FRONT ROLLER DRIVE GUARD - 12 SMALL SEED R/H DR. |
Загрузка ...
|
|
| 2 | 180078 | FRONT ROLLER DRIVE GUARD - L/H DRIVE |
Загрузка ...
|
|
| 2 | 180079 | FRONT ROLLER DRIVE GUARD - R/H DRIVE |
Загрузка ...
|
|
| 2 | 180082 | FRONT ROLLER DRIVE GUARD - 12 SMALL SEED L/H DR. |
Загрузка ...
|
|
| 3 | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| 4 | 184584 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 5 | 180080 | GUARD |
Загрузка ...
|
|
| 6 | 184188 | SCROLL PL PLUG |
Загрузка ...
|
|
| 7 | 21580 | BOLT |
Загрузка ...
|
|
| 8 | 184573 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 9 | 184572 | FLAT WASHER PLATED |
Загрузка ...
|
|
| 10 | 180608 | BELT GUARD R/H DRIVE W 3-PANEL DECAL |
Загрузка ...
|
|
| 10 | 180606 | BELT GUARD R/H DRIVE W 2-PANEL DECAL |
Загрузка ...
|
|
| 10 | 180070 | BELT GUARD L/H DRIVE |
Загрузка ...
|
|
| 11 | 180057 | BRACKET |
Загрузка ...
|
|
| 11 | 180056 | BRACKET |
Загрузка ...
|
|
| 12 | 184342 | RAKE-UP DECAL |
Загрузка ...
|
|
| 13 | 184510 | 5/16X3/4 UNC TRUSS BOLT |
Загрузка ...
|
|
| 14 | 184579 | ШАЙБА |
Загрузка ...
|
|
| 15 | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| 16 | 180595 | WIND GUARD |
Загрузка ...
|
|
| 16 | 180594 | WIND GUARD |
Загрузка ...
|
|
| 16 | 180068 | WIND GUARD |
Загрузка ...
|
|
| 16 | 180597 | WIND GUARD |
Загрузка ...
|
|
| 17 | 180045 | WIND GUARD BRACKET |
Загрузка ...
|
|
| 18 | 180046 | BRACKET |
Загрузка ...
|
|
| 19 | 184511 | SCREW |
Загрузка ...
|
|
| 20 | 184579 | ШАЙБА |
Загрузка ...
|
|
| 21 | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| 22 | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| 23 | 184584 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 24 | 180586 | WIND GUARD |
Загрузка ...
|
|
| 24 | 180066 | WIND GUARD |
Загрузка ...
|
|
| 24 | 180759 | WIND GUARD |
Загрузка ...
|
|
| 25 | 184511 | SCREW |
Загрузка ...
|
|
| 26 | 184579 | ШАЙБА |
Загрузка ...
|
|
| 27 | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| 28 | 180566 | SHIELD |
Загрузка ...
|
|
| 28 | 180568 | SHIELD |
Загрузка ...
|
|
| 28 | 180760 | SHIELD |
Загрузка ...
|
|
| 29 | 184510 | 5/16X3/4 UNC TRUSS BOLT |
Загрузка ...
|
|
| 30 | 184579 | ШАЙБА |
Загрузка ...
|
|
| 31 | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| 32 | 184510 | 5/16X3/4 UNC TRUSS BOLT |
Загрузка ...
|
|
| 33 | 184579 | ШАЙБА |
Загрузка ...
|
|
| 34 | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| 35 | 180085 | SHIELD |
Загрузка ...
|
|
| 36 | 21087 | BOLT |
Загрузка ...
|
|
| 37 | 184579 | ШАЙБА |
Загрузка ...
|
|
| 38 | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| 39 | 184392 | DECAL |
Загрузка ...
|
|
| 40 | 184393 | DECAL |
Загрузка ...
|
|
| 41 | 184575 | WASHER 5/16 USS ZP |
Загрузка ...
|
|
| 43 | 184397 | DECAL |
Загрузка ...
|
|
| 44 | 184404 | DECAL |
Загрузка ...
|
|
| 45 | 180084 | GUARD |
Загрузка ...
|
|
| 46 | 180074 | FLAP |
Загрузка ...
|
|
| 47 | 180075 | COVER |
Загрузка ...
|
|
| 48 | 180073 | BELT GUARD |
Загрузка ...
|
|
| 49 | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| 50 | 184572 | FLAT WASHER PLATED |
Загрузка ...
|
|
| 51 | 184573 | SPRING LOCK WASHER |
Загрузка ...
|
|
| 52 | 18588 | NUT - HEX 1/4 - 20 UNC GR 5 ZP |
Загрузка ...
|
