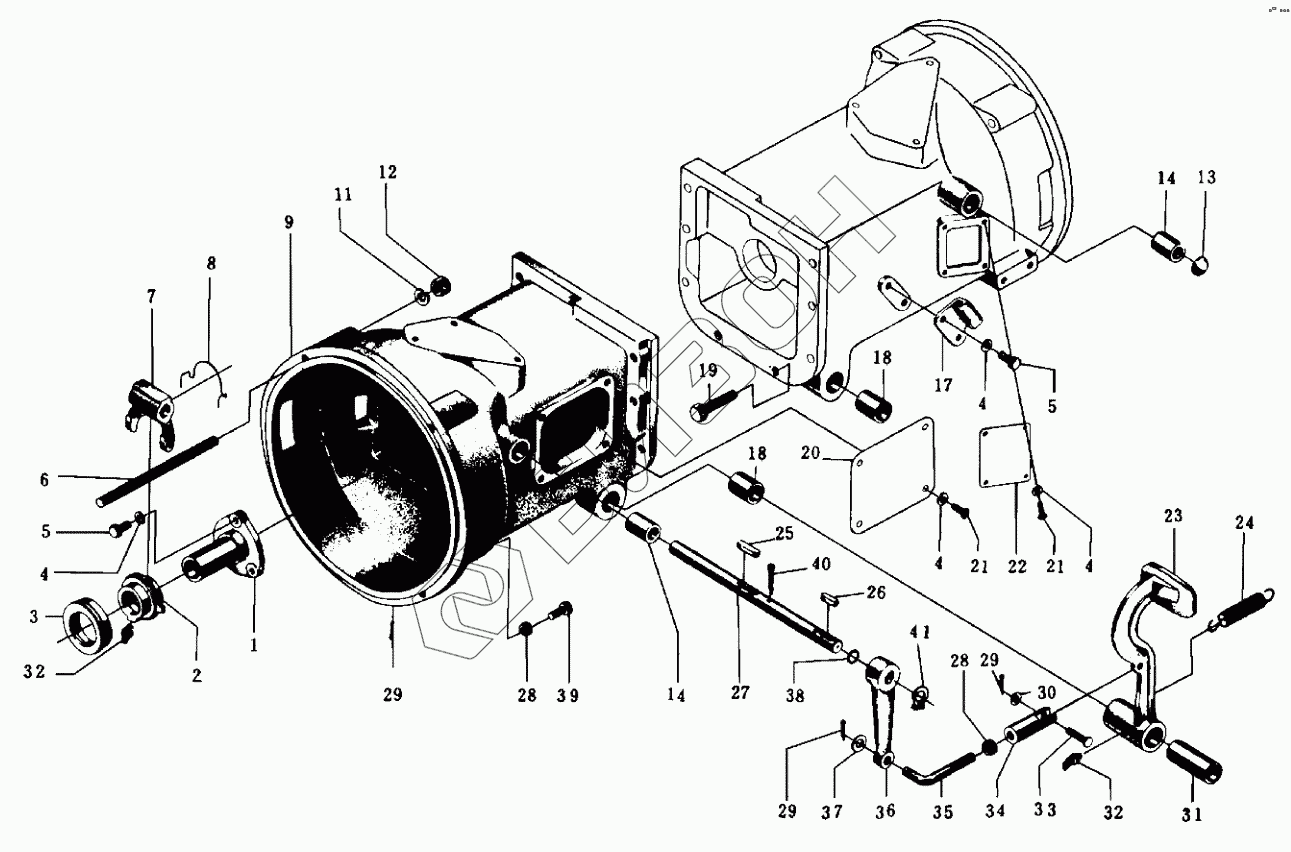

Графический каталог запасных частей к технике: Минитракторы Уралец. Корпус муфты сцепления
1
2
3
4
4
4
4
5
5
6
7
8
9
9
11
12
13
14
14
17
18
18
19
20
21
21
22
23
24
25
26
27
28
28
29
29
29
30
31
32
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10T.21.103 | Опора выжимная |
Загрузка ...
|
|
| 2 | 14.21.114 | Корпус выжимного подшипника |
Загрузка ...
|
|
| 3 | 588909 | Подшипник качения выжимной |
Загрузка ...
|
|
| 4 | GB93-87 | Шайба |
Загрузка ...
|
|
| 5 | GB5781-86 | Болт |
Загрузка ...
|
|
| 6 | GB901-88 | Шпилька |
Загрузка ...
|
|
| 7 | 10.21.113A | Вилка выключения |
Загрузка ...
|
|
| 8 | 10.21.115 | Пружина кручения возвратная |
Загрузка ...
|
|
| 9 | 14.21C.101 | Корпус переходного моста |
Загрузка ...
|
|
| 9 | 16.21C.101 | Корпус переходного моста |
Загрузка ...
|
|
| 11 | GB93-87 | Шайба |
Загрузка ...
|
|
| 12 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 13 | 10T.21.106 | Заглушка |
Загрузка ...
|
|
| 14 | 10T.21.105 | Втулка валика вилки |
Загрузка ...
|
|
| 17 | 10T.43.118 | Кронштейн зубчатый |
Загрузка ...
|
|
| 18 | 10T.21.114 | Втулка валика педали |
Загрузка ...
|
|
| 19 | GB5783-86 | Болт |
Загрузка ...
|
|
| 20 | 10T.21.115 | Крышка боковая левая |
Загрузка ...
|
|
| 21 | GB67-85 | Винт |
Загрузка ...
|
|
| 22 | 10T.21.117 | Крышка боковая правая |
Загрузка ...
|
|
| 23 | 10T.21.112 | Педаль сцепления |
Загрузка ...
|
|
| 24 | 10T.21.113 | Пружина педали сцепления оттяжная |
Загрузка ...
|
|
| 25 | GB1096-79 | Шпонка |
Загрузка ...
|
|
| 26 | GB1096-79 | Шпонка |
Загрузка ...
|
|
| 27 | 10T.21.104 | Валик вилки выключения |
Загрузка ...
|
|
| 28 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 29 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 30 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 31 | 10T.43.303 | Подшипник |
Загрузка ...
|
|
| 32 | GB1153 | Маслёнка М10х1 |
Загрузка ...
|
|
| 33 | 10T.56.108 | Палец соединительный ограничительной цепи |
Загрузка ...
|
|
| 34 | 10T.21.110-A | Вилка регулировочная |
Загрузка ...
|
|
| 35 | 10T.21.109 | Штанга толкающая |
Загрузка ...
|
|
| 36 | 10T.21.107 | Рычаг отжимной |
Загрузка ...
|
|
| 37 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 38 | GB1235 | Кольцо |
Загрузка ...
|
|
| 39 | GB5781-86 | Болт |
Загрузка ...
|
|
| 40 | GB91-86 | Шплинт |
Загрузка ...
|
|
| 41 | GB894.1-86 | Кольцо упорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
