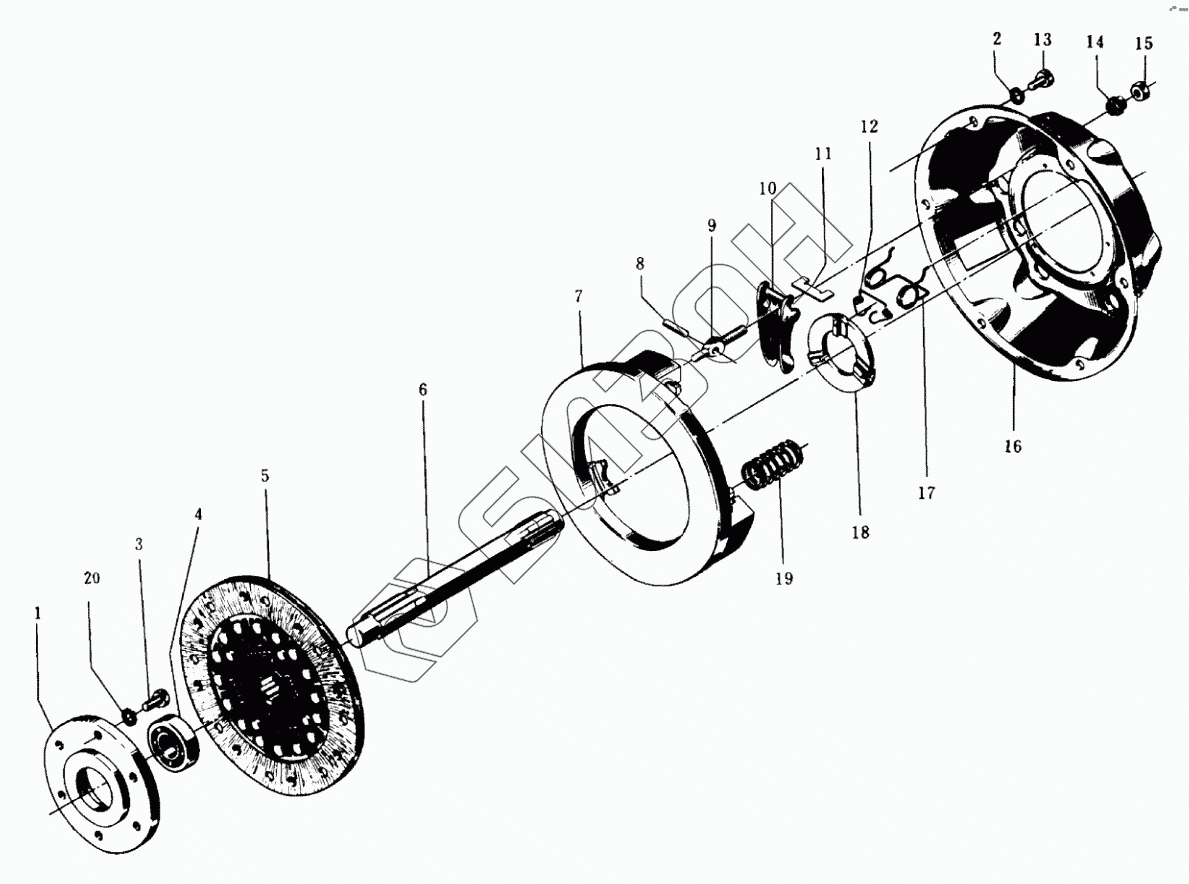

Графический каталог запасных частей к технике: Минитракторы Уралец. Муфта сцепления
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10.21.117 | Стакан переднего подшипника |
Загрузка ...
|
|
| 2 | GB93-87 | Шайба |
Загрузка ...
|
|
| 3 | GB5781-86 | Болт |
Загрузка ...
|
|
| 4 | GB278 | Подшипник |
Загрузка ...
|
|
| 4 | GB278 | Подшипник |
Загрузка ...
|
|
| 5 | 10.21.011 | Диск ведомый |
Загрузка ...
|
|
| 6 | 10T.21.102-1 | Вал муфты сцепления |
Загрузка ...
|
|
| 6 | 16.21.102 | Вал муфты сцепления |
Загрузка ...
|
|
| 7 | 14.21.103 | Диск нажимной |
Загрузка ...
|
|
| 8 | GB119-86 | Штифт |
Загрузка ...
|
|
| 9 | 10.21.104 | Болт-державка |
Загрузка ...
|
|
| 10 | 10.21.105 | Рычаг отжимной |
Загрузка ...
|
|
| 11 | 10.21.107 | Качалка отжимная |
Загрузка ...
|
|
| 12 | 10.21.112 | Пружина кручения отжимного рычага |
Загрузка ...
|
|
| 13 | GB5781-86 | Болт |
Загрузка ...
|
|
| 14 | 10.21.109 | Гайка регулировочная |
Загрузка ...
|
|
| 15 | GB6171-86 | Гайка |
Загрузка ...
|
|
| 16 | 10.21.102 | Кожух муфты сцепления |
Загрузка ...
|
|
| 17 | 10.21.108 | Пружина рычага нажимная |
Загрузка ...
|
|
| 18 | 10.21.116 | Кольцо отжимных рычагов |
Загрузка ...
|
|
| 19 | 10.21.118 | Пружина нажимного диска |
Загрузка ...
|
|
| 20 | GB93-87 | Шайба |
Загрузка ...
|
|
| 21 | 10.21.001 | Сцепление в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
