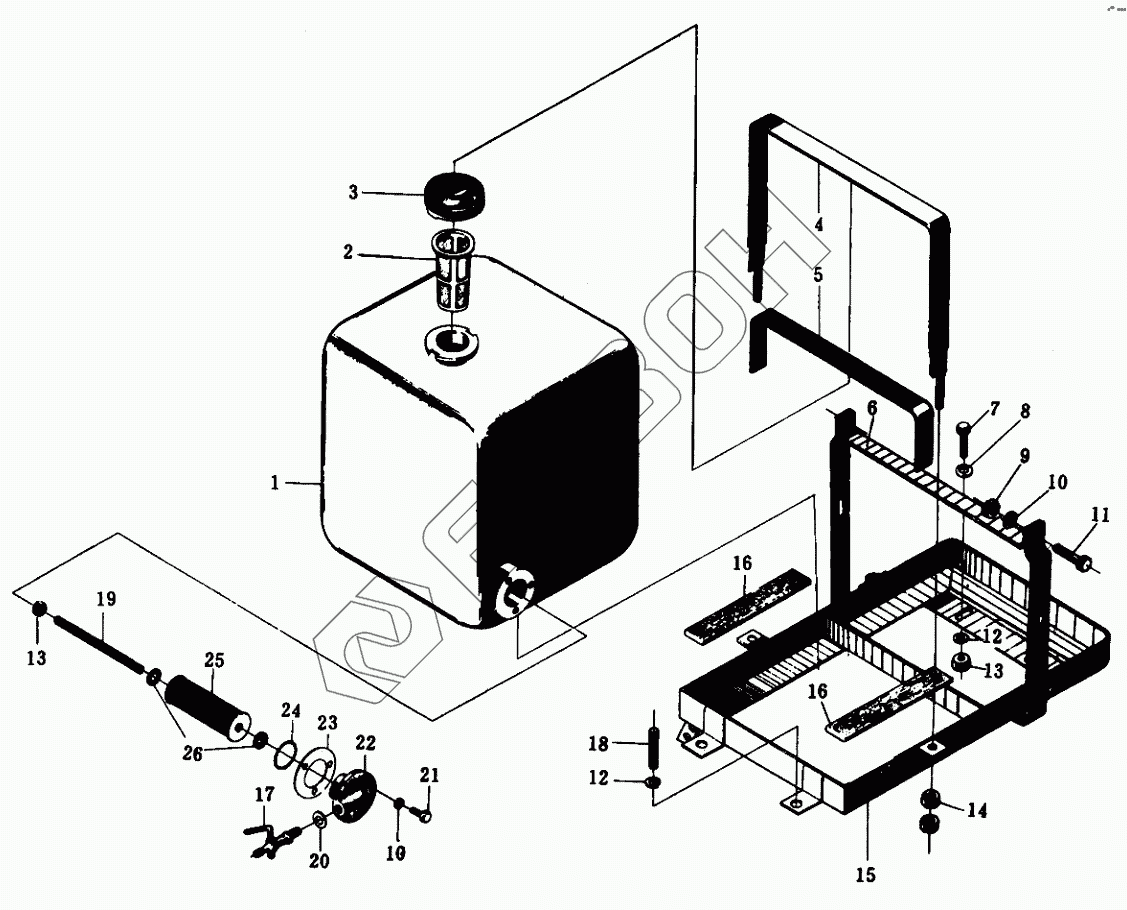

Графический каталог запасных частей к технике: Минитракторы Уралец. Топливный бак на Уралец-120/160
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 14D.50.011 | Топливный бак |
Загрузка ...
|
|
| 2 | 14.50.016 | Фильтрующая сетка |
Загрузка ...
|
|
| 3 | 14.50.014 | Крышка топливного бака |
Загрузка ...
|
|
| 4 | 14D.50.019 | Лента сварная |
Загрузка ...
|
|
| 5 | 10T.50.124 | Лента резиновая |
Загрузка ...
|
|
| 6 | 14D.50.352 | Кронштейн поперечный |
Загрузка ...
|
|
| 7 | GB5781-86 | Болт |
Загрузка ...
|
|
| 8 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 9 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 10 | GB93-87 | Шайба |
Загрузка ...
|
|
| 11 | GB5781-86 | Болт |
Загрузка ...
|
|
| 12 | GB93-87 | Шайба |
Загрузка ...
|
|
| 13 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 14 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 15 | 14D.50.033 | Рама топливного бака |
Загрузка ...
|
|
| 16 | 14D.50.131 | Прокладка резиновая |
Загрузка ...
|
|
| 17 | 10T.50.017 | Кран топливный |
Загрузка ...
|
|
| 18 | GB898-88 | Шпилька М12х20 |
Загрузка ...
|
|
| 19 | 10T.50.136 | Шпилька крепления бумажного элемента |
Загрузка ...
|
|
| 20 | 10T.50.129 | Кольцо алюминиевое |
Загрузка ...
|
|
| 21 | GB5781-86 | Болт |
Загрузка ...
|
|
| 22 | 10T.50.137 | Фланец выходной |
Загрузка ...
|
|
| 23 | 10T.50.130 | Шайба медная |
Загрузка ...
|
|
| 24 | GB1235 | Кольцо |
Загрузка ...
|
|
| 25 | 10T.50.135 | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 26 | 10T.50.113 | Кольцо войлочное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
