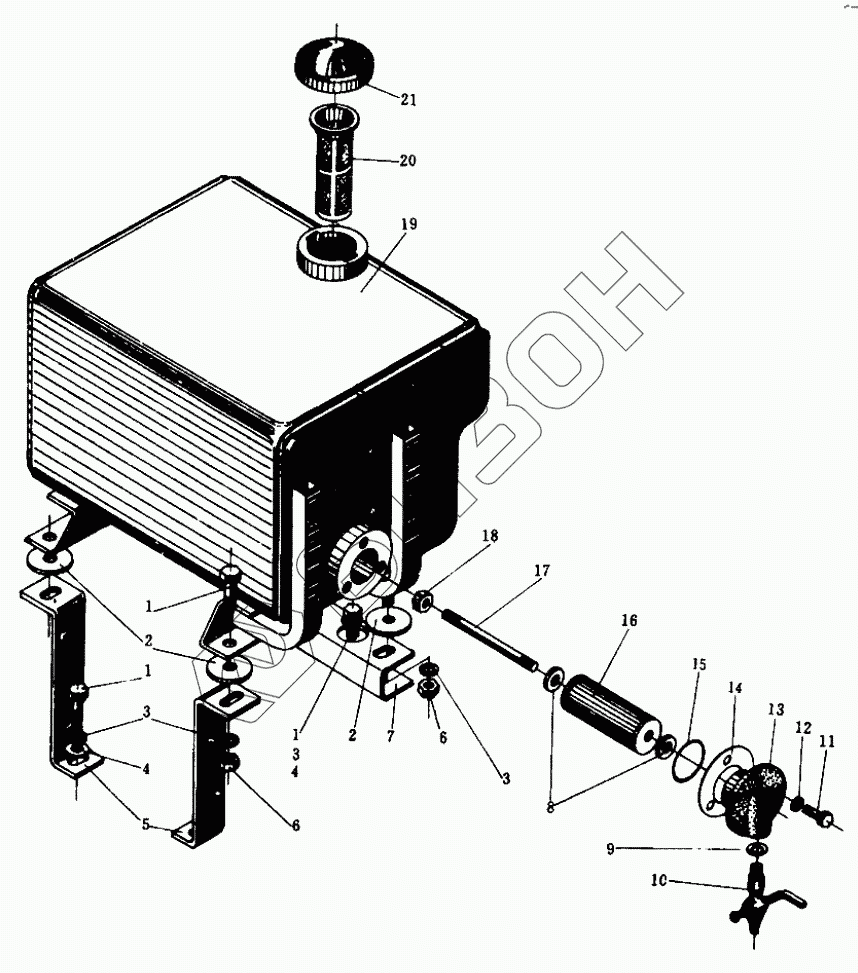

Графический каталог запасных частей к технике: Минитракторы Уралец. Топливный бак на Уралец-180
1
1
1
2
2
3
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB5781-86 | Болт |
Загрузка ...
|
|
| 2 | 16.50.212 | Прокладка резиновая |
Загрузка ...
|
|
| 3 | GB93-87 | Шайба |
Загрузка ...
|
|
| 4 | GB97.1-85 | Шайба |
Загрузка ...
|
|
| 5 | 16.50.410 | Кронштейн топливного бака задний |
Загрузка ...
|
|
| 6 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 7 | 16.50.409 | Кронштейн топливного бака передний |
Загрузка ...
|
|
| 8 | 10T.50.113 | Кольцо войлочное |
Загрузка ...
|
|
| 9 | 10.50.129 | Кольцо алюминиевое |
Загрузка ...
|
|
| 10 | 10.50.017 | Кран топливный в сборе |
Загрузка ...
|
|
| 11 | GB5780 | Болт М8х18 |
Загрузка ...
|
|
| 12 | GB93 | Шайба |
Загрузка ...
|
|
| 13 | 10T.50.137 | Фланец выходной |
Загрузка ...
|
|
| 14 | 10T.50.130 | Шайба медная |
Загрузка ...
|
|
| 15 | GB1235 | Кольцо |
Загрузка ...
|
|
| 16 | 10T.50.135 | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 17 | 10T.50.136 | Шпилька крепления бумажного элемента |
Загрузка ...
|
|
| 18 | GB6170-86 | Гайка |
Загрузка ...
|
|
| 19 | 16.50.041 | Топливный бак в сборе |
Загрузка ...
|
|
| 20 | 14.50.016 | Фильтрующая сетка |
Загрузка ...
|
|
| 21 | 14.50.014 | Крышка топливного бака |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
