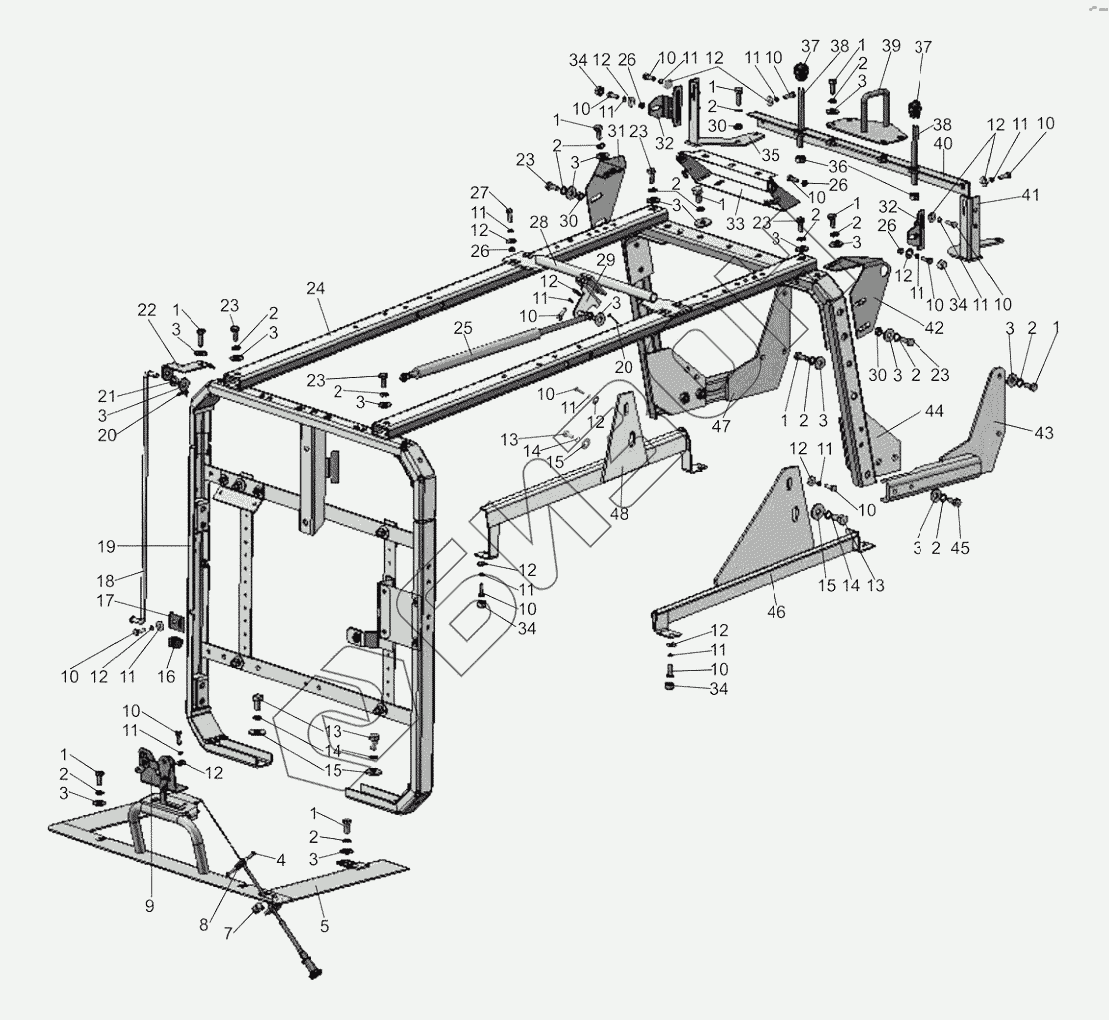

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М8-6gх25.88.35.019 Болт
Загрузка ...
2 Шайба
Загрузка ...
3 С8.01.019 Шайба
Загрузка ...
4 В.М5-6gх20.58.019 Винт
Загрузка ...
5 921.3-8400040 Рама
Загрузка ...
6 822-8400080 Трос управления
Загрузка ...
7 М12х1,25-6Н.6.019 Гайка
Загрузка ...
8 70-4803023 Муфта
Загрузка ...
9 80-8402410 Замок
Загрузка ...
10 М6-6gх20.88.35.019 Болт
Загрузка ...
11 Шайба
Загрузка ...
12 С6.01.019 Шайба
Загрузка ...
13 М10-6gх25.88.35.019 Болт
Загрузка ...
14 10.ОТ Шайба
Загрузка ...
15 С10.01.019 Шайба
Загрузка ...
16 90-8400021 Зажим
Загрузка ...
17 921.3-8400102 Кронштейн
Загрузка ...
18 90-8400070 Тяга
Загрузка ...
19 950.3-8402025-А Рамка
Загрузка ...
20 3,2х20.019 Шплинт
Загрузка ...
21 549А-1305044 Кольцо
Загрузка ...
22 921.3-8400101 Кронштейн
Загрузка ...
23 М8-6gх45.88.35.019 Болт ГОСТ 7796-70
Загрузка ...
24 921.3-8400013-Б Стяжка
Загрузка ...
25 01625033А Пружина газовая
Загрузка ...
25 11.5.6308010 Пружина газовая
Загрузка ...
26 М6-6Н.6.019 Гайка
Загрузка ...
27 М6-6gх40.88.35.019 Болт
Загрузка ...
28 921.3-8402150 Кронштейн
Загрузка ...
29 80-6708225-01 Кронштейн
Загрузка ...
30 М8-6Н.6.019 Гайка
Загрузка ...
31 921.3-8402071-01 Кронштейн
Загрузка ...
32 952.3-8402067 Кронштейн
Загрузка ...
33 921.3-8402080 Опора
Загрузка ...
34 А30.04.017 Колпачок
Загрузка ...
35 952.3-8402060 Кронштейн
Загрузка ...
36 М10-6Н.6.019 Гайка
Загрузка ...
37 70-3401093 Наконечник
Загрузка ...
38 923-8400033-02 Стержень
Загрузка ...
39 950.1-8402420 Скоба
Загрузка ...
40 952.3-8402070 Кронштейн
Загрузка ...
41 952.3-8402065 Кронштейн
Загрузка ...
42 921.3-8402071 Кронштейн
Загрузка ...
43 952.3-8402080-02 Кронштейн
Загрузка ...
44 952.3-8402050-А Дуга
Загрузка ...
45 М8-6gх50.88.35.019 Болт
Загрузка ...
46 952.3-8402470-А Опора
Загрузка ...
47 952.3-8402080-04 Кронштейн
Загрузка ...
48 952.3-8402470-А-01 Опора
Загрузка ...
48 952.4-8402470 Опора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
