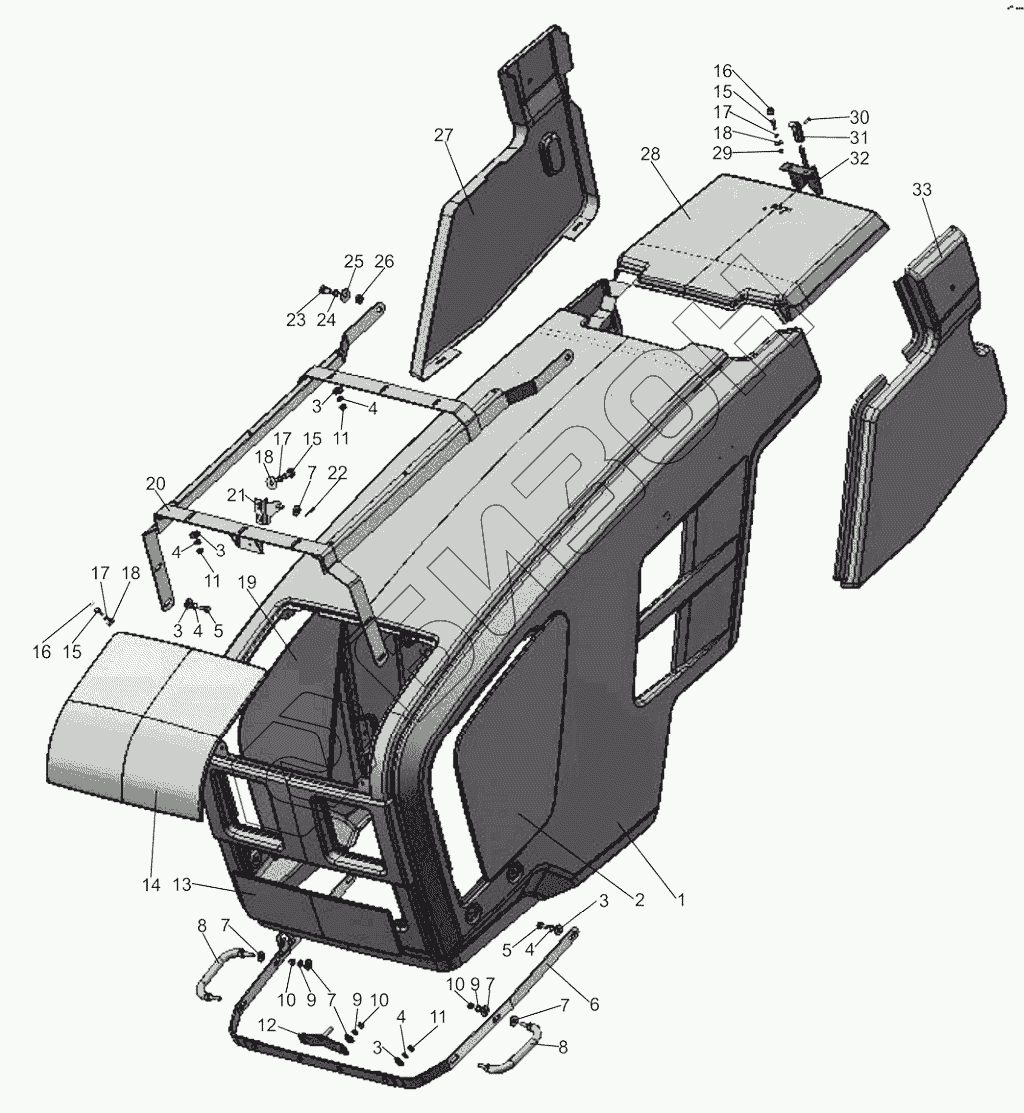

Графический каталог запасных частей к технике: МТЗ 1025.5. Облицовка 922.4-8400005-04
1
1
2
3
3
3
3
3
4
4
4
4
4
5
5
6
7
7
7
7
7
8
8
9
9
9
10
10
10
11
11
11
12
13
14
15
15
15
16
16
17
17
17
18
18
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 922.4-8402020-Б | Капот |
Загрузка ...
|
|
| 1 | 922.4-8402020 | Капот |
Загрузка ...
|
|
| 2 | 921.3-8400017 | Решетка |
Загрузка ...
|
|
| 3 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 4 | 8Т | Шайба |
Загрузка ...
|
|
| 5 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | 921.3-8400030 | Кронштейн |
Загрузка ...
|
|
| 7 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 8 | 921.3-8402250-А | Поручень |
Загрузка ...
|
|
| 9 | 8Т | Шайба |
Загрузка ...
|
|
| 10 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 921.3-8402095-А | Фиксатор |
Загрузка ...
|
|
| 13 | 921.3-8401088 | Решетка |
Загрузка ...
|
|
| 14 | 921.3-8401090 | Решетка |
Загрузка ...
|
|
| 15 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 17 | 6Т | Шайба |
Загрузка ...
|
|
| 18 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 921.3-8400017-01 | Решетка |
Загрузка ...
|
|
| 20 | 921.3-8400020 | Каркас |
Загрузка ...
|
|
| 21 | 80-6708225-01 | Кронштейн |
Загрузка ...
|
|
| 22 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 23 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 25 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 26 | 921.3-8400077 | Втулка |
Загрузка ...
|
|
| 27 | 952.3-8402310-Б-03 | Боковина |
Загрузка ...
|
|
| 27 | 952.3-8402310-03 | Боковина |
Загрузка ...
|
|
| 28 | 952.3-8402330-01 | Люк |
Загрузка ...
|
|
| 28 | 952.3-8402330-Б-01 | Люк |
Загрузка ...
|
|
| 29 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | 4х10.019 | Шуруп |
Загрузка ...
|
|
| 31 | 80-6105056 | Рукоятка |
Загрузка ...
|
|
| 32 | 80-8402410 | Замок |
Загрузка ...
|
|
| 33 | 952.3-8402310-02 | Боковина |
Загрузка ...
|
|
| 33 | 952.3-8402310-Б-02 | Боковина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
