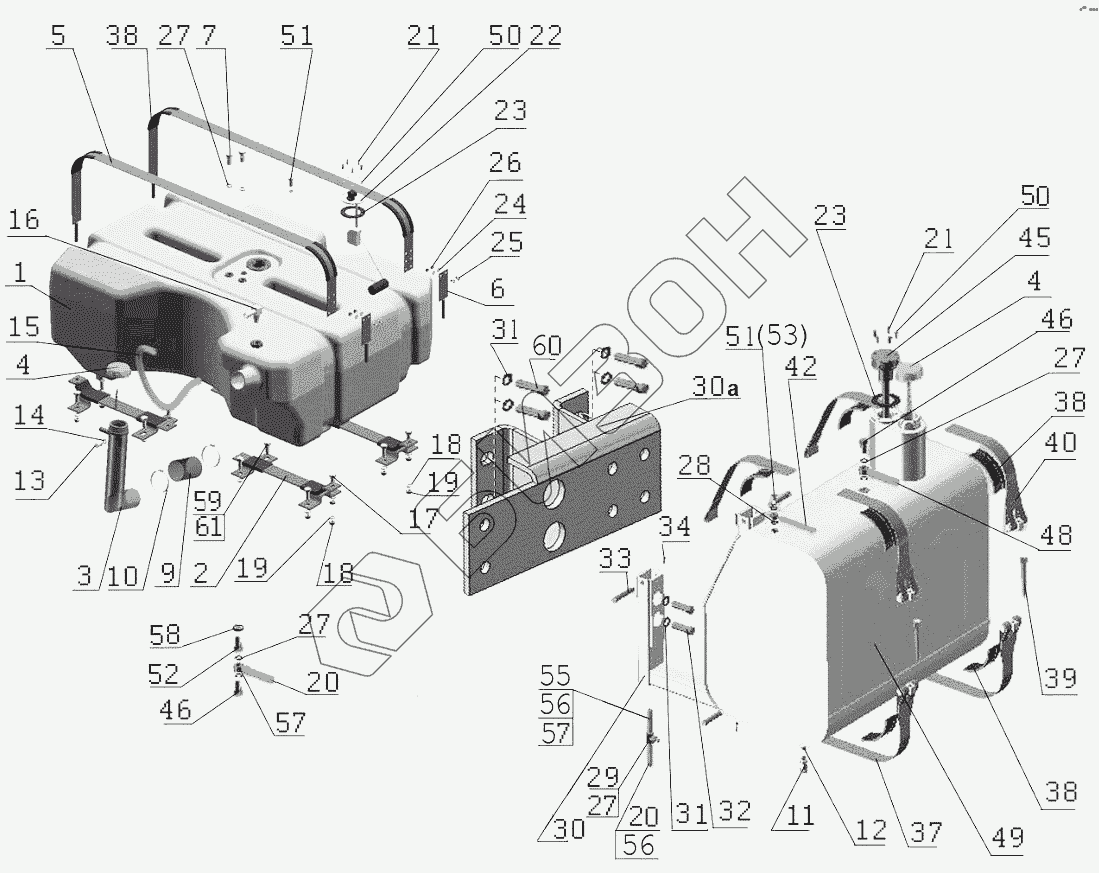

Графический каталог запасных частей к технике: МТЗ 1220. Баки топливные
1
1
2
3
4
4
5
6
7
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
23
24
25
26
27
27
27
27
28
29
30
30а
31
31
32
33
34
37
38
38
38
39
40
42
42
42
42
45
46
46
48
49
50
50
51
51
52
53
55
56
56
57
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1221-1101510 | Бак |
Загрузка ...
|
|
| 1 | ЯВАГ1221-1101510 | Бак |
Загрузка ...
|
|
| 2 | 1221-1101430 | Кронштейн |
Загрузка ...
|
|
| 3 | 920-1101260 | Горловина заливная |
Загрузка ...
|
|
| 4 | 0821103010 | Пробка |
Загрузка ...
|
|
| 5 | 1221-1101680 | Хомут |
Загрузка ...
|
|
| 6 | 1221-1101690-01 | Хомут |
Загрузка ...
|
|
| 7 | 1021-2412004 | Пробка |
Загрузка ...
|
|
| 9 | 70-1101035-Б | Рукав |
Загрузка ...
|
|
| 10 | ХС-66 | Хомут |
Загрузка ...
|
|
| 11 | 822-1101081 | Штуцер |
Загрузка ...
|
|
| 12 | 11,112-100 | Шарик |
Загрузка ...
|
|
| 13 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 15 | 85-1101002 | Трубка |
Загрузка ...
|
|
| 16 | 1221-1101620 | Угольник |
Загрузка ...
|
|
| 17 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 20 | 920-1101162-07 | Трубка |
Загрузка ...
|
|
| 21 | В.М5-6gx35.58.019 | Винт |
Загрузка ...
|
|
| 22 | ДОТ.265Ч-01 | Датчик |
Загрузка ...
|
|
| 23 | 200-3806026 | Прокладка |
Загрузка ...
|
|
| 24 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 25 | В.М6-6gx10.58.019 | Винт |
Загрузка ...
|
|
| 26 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | РМ14 | Шайба |
Загрузка ...
|
|
| 28 | РМ10 | Шайба |
Загрузка ...
|
|
| 29 | 240-1111103 | Болт |
Загрузка ...
|
|
| 30 | 1220-1101130 | Кронштейн |
Загрузка ...
|
|
| 30а | 925М-1101310 | Кронштейн |
Загрузка ...
|
|
| 31 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 32 | М16-6gx75.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 1522-1101125 | Палец |
Загрузка ...
|
|
| 34 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 37 | 1522-1101140 | Лента |
Загрузка ...
|
|
| 38 | ПР-43-02 | Прокладка |
Загрузка ...
|
|
| 39 | 1522-1101005 | Болт |
Загрузка ...
|
|
| 40 | 923-1101140 | Лента |
Загрузка ...
|
|
| 42 | 920-1101160 | Топливопровод |
Загрузка ...
|
|
| 42 | 920Б-1101160 | Топливопровод |
Загрузка ...
|
|
| 42 | 920-1101160-04 | Топливопровод |
Загрузка ...
|
|
| 42 | 920Б-1101160-04 | Топливопровод |
Загрузка ...
|
|
| 45 | ДОТ.680ЧМ-01 | Датчик |
Загрузка ...
|
|
| 46 | Д18-051 | Болт |
Загрузка ...
|
|
| 48 | 920-1101162 | Трубка |
Загрузка ...
|
|
| 49 | 1522-1101210 | Бак |
Загрузка ...
|
|
| 50 | 80-1101067 | Шайба |
Загрузка ...
|
|
| 51 | КГ1/8.А12.019 | Пробка |
Загрузка ...
|
|
| 52 | 1221-1101492 | Штуцер |
Загрузка ...
|
|
| 53 | 36-1104787 | Болт |
Загрузка ...
|
|
| 55 | 920-1101162-09 | Трубка |
Загрузка ...
|
|
| 56 | Хомут | Хомут |
Загрузка ...
|
|
| 57 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 58 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 59 | М12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | М16-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 61 | Шайба12.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
