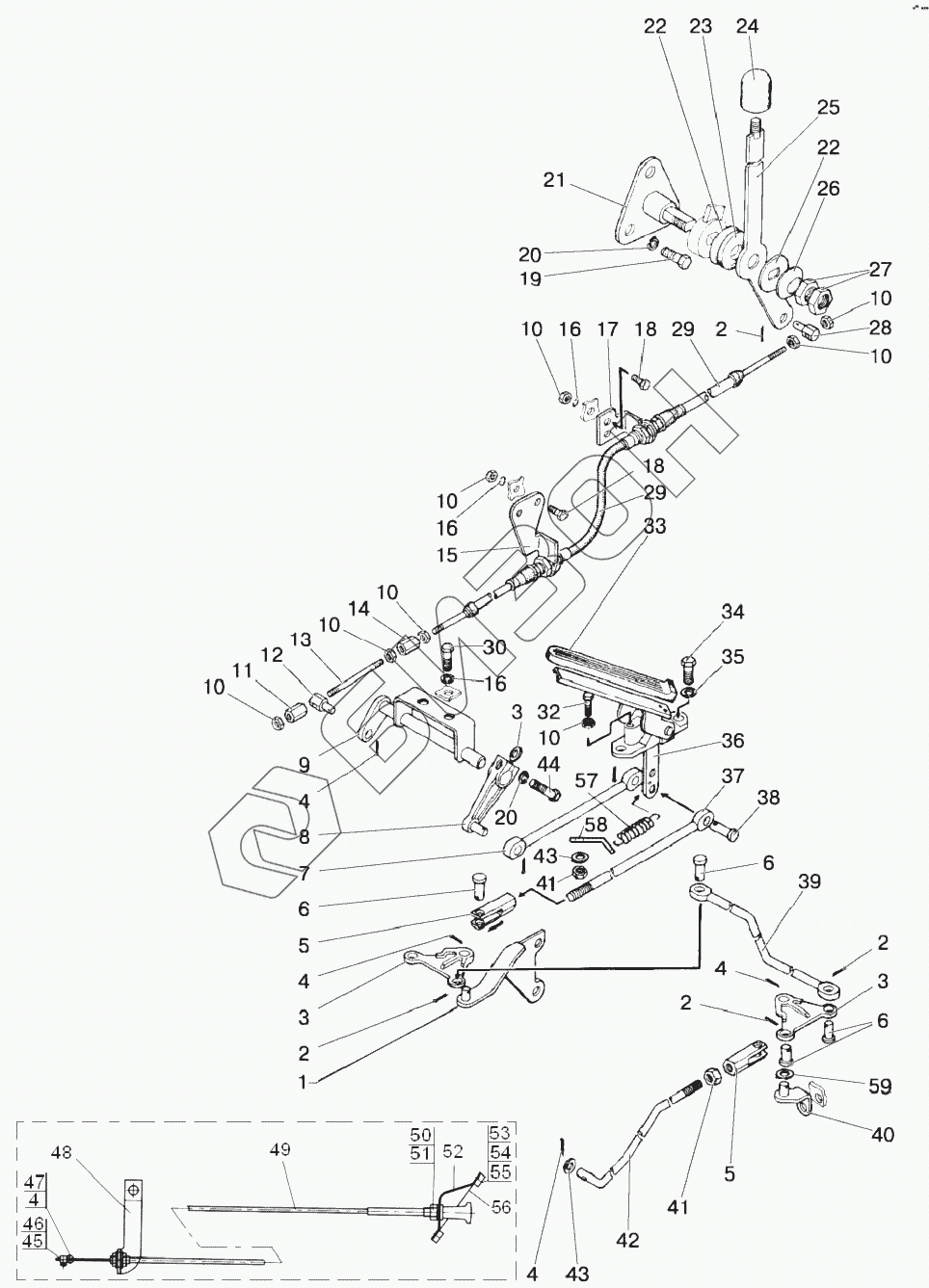

Позиция на иллюстрации Заводской номер детали Название детали Цена
1021-1108500 1021-1108500 Управление подачей топлива
Загрузка ...
1 80В-1108570 Кронштейн
Загрузка ...
2 2x12.019 Шплинт
Загрузка ...
3 80B-1108506 Рычаг
Загрузка ...
4 3,2х18.019 Шплинт
Загрузка ...
5 80B-1108542 Наконечник тяги
Загрузка ...
6 70-1601109-01 Палец
Загрузка ...
7 80B-1108503 Тяга
Загрузка ...
8 80B-1108365 Рычаг
Загрузка ...
9 80B-1108360 Вал
Загрузка ...
10 М6-6Н.6.019 Гайка
Загрузка ...
11 75-1108333 Муфта
Загрузка ...
12 600-1108017 Бонка
Загрузка ...
13 75-1108313 Стержень
Загрузка ...
14 75-1108312 Муфта
Загрузка ...
15 1021-1108509 Кронштейн
Загрузка ...
16 Шайба6Т Шайба
Загрузка ...
17 1021-1108508 Кронштейн
Загрузка ...
18 М6-6gx20.88.35.019 Болт
Загрузка ...
19 М8-6gx20.88.35.019 Болт
Загрузка ...
20 Шайба8Т Шайба 8Т
Загрузка ...
21 1221-1108105 Кронштейн
Загрузка ...
22 80-1108028 Шайба
Загрузка ...
23 80-1108178 Шайба фрикционная
Загрузка ...
24 A13.11.000 Рукоятка
Загрузка ...
25 1021-1108350 Рукоятка
Загрузка ...
26 80B-1108347 Пружина тарельчатая
Загрузка ...
27 М14х1,5-6Н.6.019 Гайка
Загрузка ...
28 80B-1108317 Бонка
Загрузка ...
29 80B-1108300-А-05 Трос
Загрузка ...
30 М6-6gx12.88.35.019 Болт
Загрузка ...
31 50-1108044 Шпонка
Загрузка ...
32 М6-6gx30.88.35.019 Болт
Загрузка ...
33 A13.36.001 Чехол
Загрузка ...
34 М10-6gx25.88.35.019 Болт
Загрузка ...
35 Шайба10.ОТ Шайба
Загрузка ...
36 80B-1108510 Педаль
Загрузка ...
37 80B-1108526-01 Тяга
Загрузка ...
38 8х30 Палец
Загрузка ...
39 1220-1108344-А Тяга
Загрузка ...
40 800-1108530-А Кронштейн
Загрузка ...
41 М8-6Н.6.019 Гайка
Загрузка ...
41 1025-1108541 Тяга
Загрузка ...
42 1025-1108541-02 Тяга
Загрузка ...
42 1025-1108541-03 Тяга
Загрузка ...
43 С8.01.019 Шайба
Загрузка ...
44 М8-6gx25.88.35.019 Болт
Загрузка ...
45 В.М4-6gx10.58.019 Винт
Загрузка ...
46 70-1310441 Фиксатор
Загрузка ...
47 80-1108317 Бонка
Загрузка ...
48 80-1108126 Кронштейн
Загрузка ...
49 80-1108630-А-01 Трос
Загрузка ...
50 М12х1,25-6Н.6.019 Гайка
Загрузка ...
51 С12.01.019 Шайба
Загрузка ...
52 80-1024211 Щиток
Загрузка ...
53 А30.04.017 Колпачок
Загрузка ...
54 М6-6gx12.88.35.019 Болт
Загрузка ...
55 Шайба6Т Шайба
Загрузка ...
56 70-3723023 Втулка
Загрузка ...
57 70-4803019 Пружина
Загрузка ...
58 80В-1108341 Кронштейн
Загрузка ...
59 С10.01.019 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
