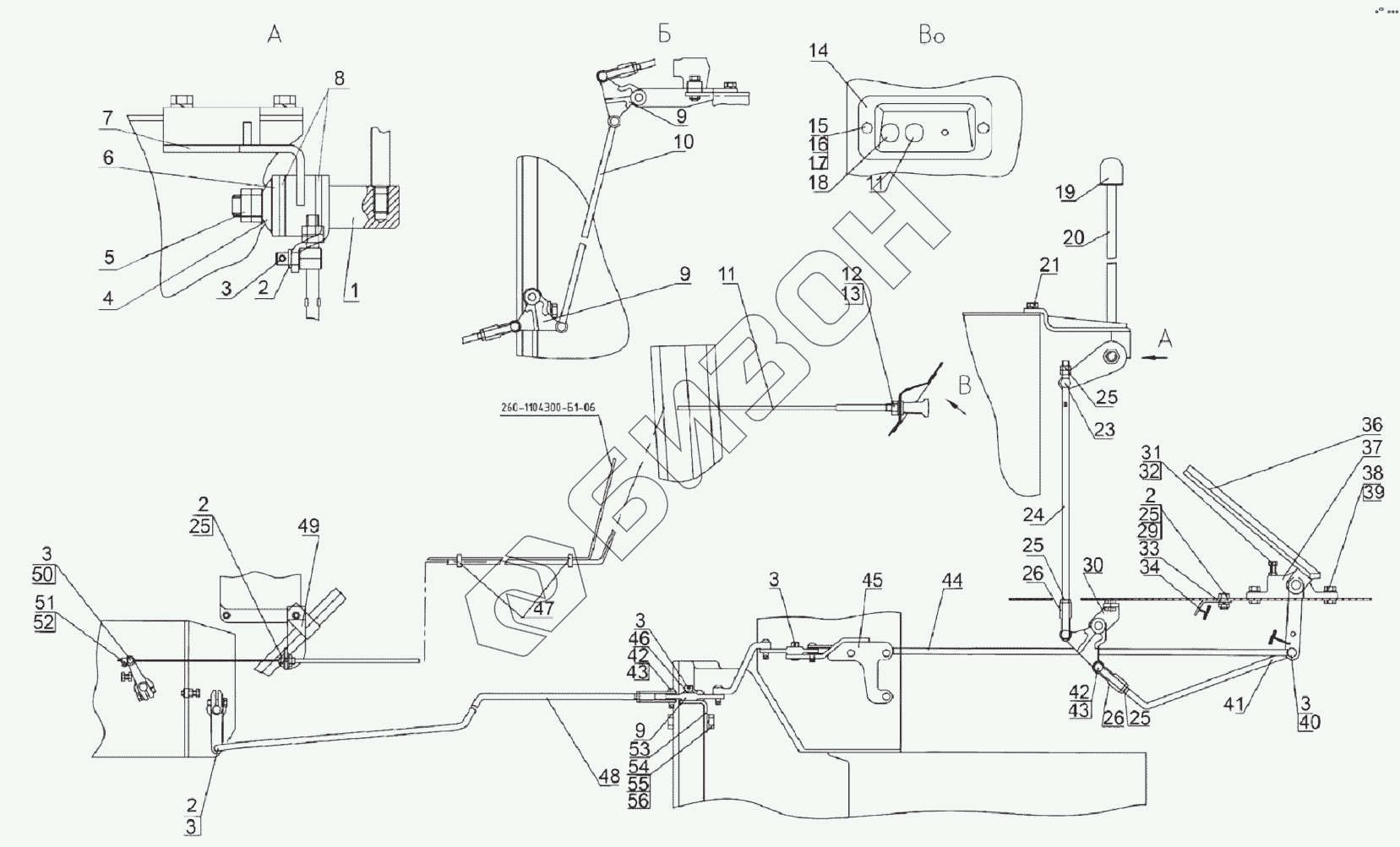

Графический каталог запасных частей к технике: МТЗ 1220. Управление подачей топлива
1
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
23
24
25
25
25
25
25
26
26
26
29
30
31
32
33
34
36
37
38
39
40
41
42
42
42
43
43
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221-1108040 | 1221-1108040 | Управление |
Загрузка ...
|
|
| 1221-1108005 | 1221-1108005 | Управление подачей топлива |
Загрузка ...
|
|
| 1 | 1221-1108035 | Валик |
Загрузка ...
|
|
| 2 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 3 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 4 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 5 | М14х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 6 | 822-1108028 | Шайба |
Загрузка ...
|
|
| 7 | 1221-1108020 | Кронштейн |
Загрузка ...
|
|
| 8 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 9 | 80В-1108506 | Рычаг |
Загрузка ...
|
|
| 10 | 1220-1108344-А | Тяга |
Загрузка ...
|
|
| 11 | 80-1108630-А-01 | Трос |
Загрузка ...
|
|
| 12 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 80-1024211 | Щиток |
Загрузка ...
|
|
| 15 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 16 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 18 | 70-3723023 | Втулка |
Загрузка ...
|
|
| 19 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 20 | 922-1108146 | Рукоятка |
Загрузка ...
|
|
| 21 | М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 70-1108317 | Бонка |
Загрузка ...
|
|
| 24 | 1221-1108073 | Тяга |
Загрузка ...
|
|
| 25 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | 80В-1108542 | Наконечник тяги |
Загрузка ...
|
|
| 26 | 80В-1108542-А | Наконечник |
Загрузка ...
|
|
| 29 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 30 | 1221-1108045 | Кронштейн |
Загрузка ...
|
|
| 31 | М6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 33 | 80В-1108341 | Кронштейн |
Загрузка ...
|
|
| 34 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 36 | А13.36.001 | Чехол |
Загрузка ...
|
|
| 37 | 80В-1108510 | Педаль |
Загрузка ...
|
|
| 38 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 40 | 8х30 | Палец |
Загрузка ...
|
|
| 41 | 1221-1108029 | Тяга |
Загрузка ...
|
|
| 42 | 70-1601109-01 | Палец |
Загрузка ...
|
|
| 42 | 6х22 | Палец |
Загрузка ...
|
|
| 43 | 2х12.019 | Шплинт |
Загрузка ...
|
|
| 44 | 80В-1108526 | Тяга |
Загрузка ...
|
|
| 45 | 80В-1108545 | Кронштейн |
Загрузка ...
|
|
| 46 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 47 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 47 | 1025-1108541 | Тяга |
Загрузка ...
|
|
| 48 | 1025-1108541-02 | Тяга |
Загрузка ...
|
|
| 48 | 1025-1108541-03 | Тяга |
Загрузка ...
|
|
| 49 | 80-1108126 | Кронштейн |
Загрузка ...
|
|
| 50 | 80-1108317 | Бонка |
Загрузка ...
|
|
| 51 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 52 | В.М4-6gx10.58.019 | Винт |
Загрузка ...
|
|
| 53 | 800-1108530-А | Кронштейн |
Загрузка ...
|
|
| 54 | М12-6gx75.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 56 | Шайба12.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
