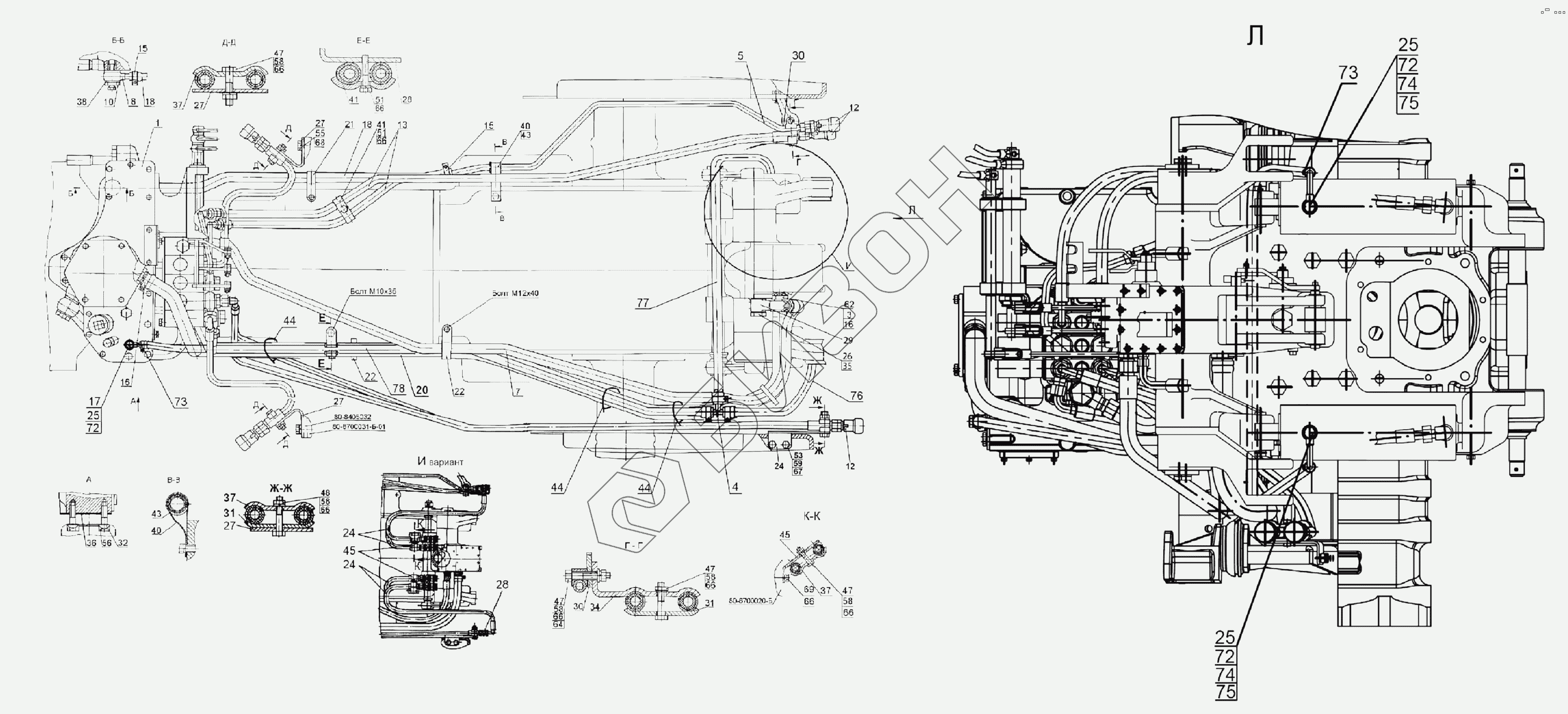

Графический каталог запасных частей к технике: МТЗ 1220. Гидросистема Р1221-4600010
80-8405032
1
3
4
5
7
8
10
12
12
12
13
15
15
15
16
16
16
17
18
18
20
21
22
22
24
24
24
25
25
25
26
27
27
27
27
28
28
28
29
30
30
31
31
32
34
35
35
36
37
37
37
37
38
38
40
40
41
41
43
43
44
44
44
45
45
47
47
47
47
47
48
51
51
53
55
56
58
58
58
58
58
58
59
62
64
66
66
66
66
66
66
66
66
66
68
69
72
72
72
73
73
74
74
75
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р1221-4600010 | Р1221-4600010 | Гидросистема |
Загрузка ...
|
|
| 80-8405032 | 80-8405032 | Кронштейн |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 1 | Р1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 3 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 4 | 3022-4607120 | Тройник |
Загрузка ...
|
|
| 5 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 7 | 952-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | С80-4607380 | Труба |
Загрузка ...
|
|
| 10 | 80-4607455 | Болт |
Загрузка ...
|
|
| 12 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 12 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 13 | П100-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 15 | ХС-21 | Хомут |
Загрузка ...
|
|
| 15 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 16 | ХС-31 | Хомут |
Загрузка ...
|
|
| 16 | 25-40/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 17 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 18 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 20 | П80-4607012 | Шланг |
Загрузка ...
|
|
| 21 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 22 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 24 | 680-4607140-06 | Рукав высокого давления |
Загрузка ...
|
|
| 25 | Д18-051 | Болт |
Загрузка ...
|
|
| 26 | 40-4607037 | Болт |
Загрузка ...
|
|
| 27 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 28 | Н.036.02.002 | Штуцер |
Загрузка ...
|
|
| 28 | М80-4607018 | Кронштейн |
Загрузка ...
|
|
| 29 | Р1221-4607070 | Штуцер |
Загрузка ...
|
|
| 30 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 31 | 70-4607156 | Планка |
Загрузка ...
|
|
| 32 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 34 | Н50-4607137 | Кронштейн |
Загрузка ...
|
|
| 35 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 35 | РМ24 | Шайба |
Загрузка ...
|
|
| 36 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 37 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 37 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 38 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 38 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 40 | 70-1405112 | Хомутик |
Загрузка ...
|
|
| 41 | 70-3407146 | Планка |
Загрузка ...
|
|
| 43 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 44 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 45 | 85-4607511 | Кронштейн |
Загрузка ...
|
|
| 47 | М8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | М8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | М8-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | М8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | М14х1,5-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 58 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 59 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 62 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 64 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 66 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 66 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 68 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 69 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 72 | РМ14 | Шайба |
Загрузка ...
|
|
| 73 | Хомут | Хомут |
Загрузка ...
|
|
| 74 | 822-4801190 | Маслопровод |
Загрузка ...
|
|
| 75 | Р1221-4607101 | Штуцер |
Загрузка ...
|
|
| 76 | Р1221-4607102 | Шланг |
Загрузка ...
|
|
| 77 | Р1221-4607103 | Шланг |
Загрузка ...
|
|
| 78 | Р1221-4607104 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
