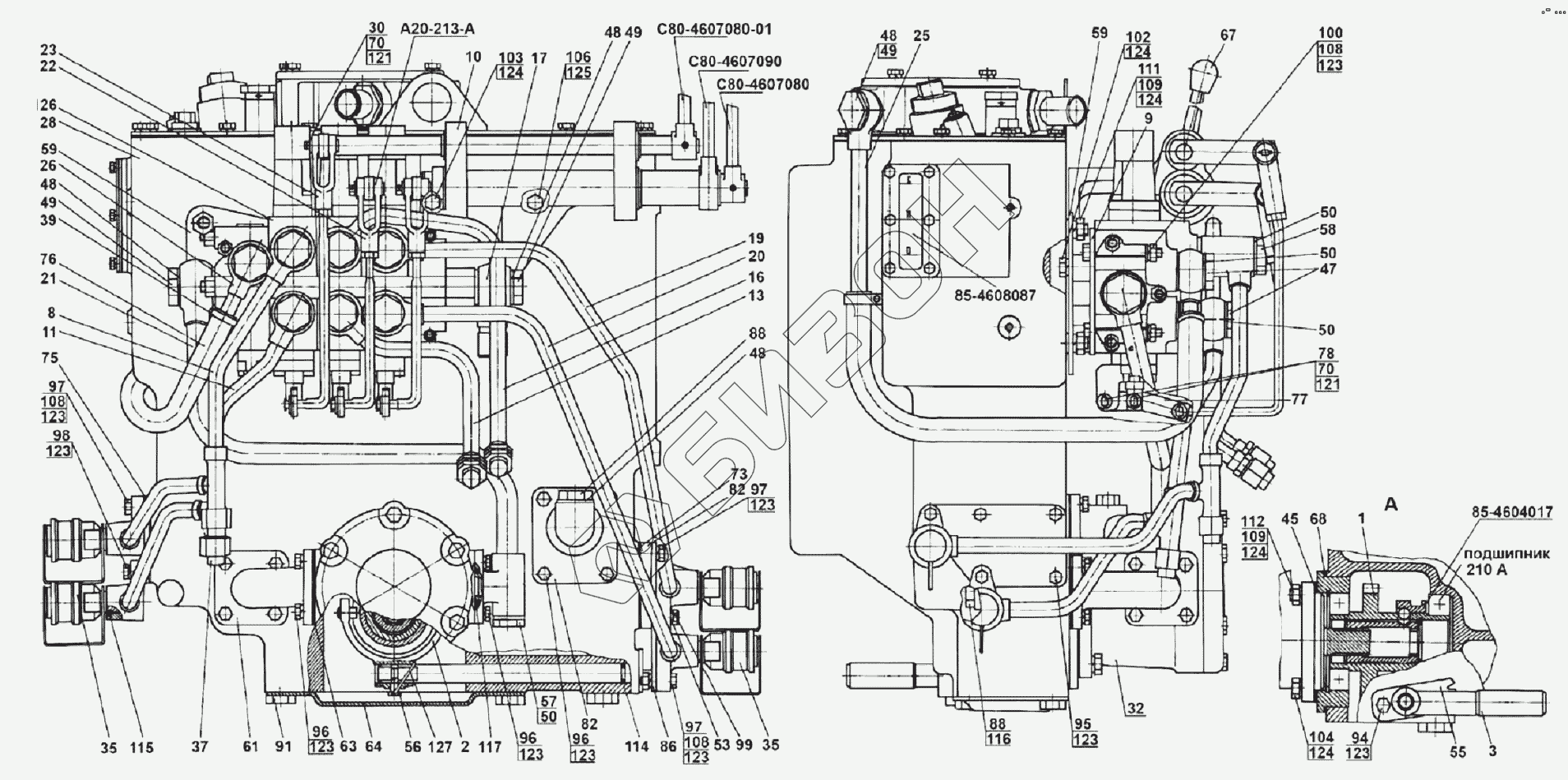

Графический каталог запасных частей к технике: МТЗ 1220. Корпус гидросистемы М1221-4600015
A20-213-A
С80-4607080-01
85-4608087
С80-4607090
С80-4607080
85-4604017
1
2
3
8
9
10
11
13
16
17
19
20
21
22
23
25
26
26
28
30
32
32
32
32
35
35
35
37
39
39
45
47
48
48
48
48
48
49
49
49
50
50
50
50
50
53
55
56
57
58
59
59
61
63
64
67
68
70
70
73
75
76
77
78
82
82
86
88
88
91
94
95
96
96
96
97
97
97
98
99
100
102
103
104
106
108
108
108
109
109
111
112
114
115
117
121
121
123
123
123
123
123
123
123
123
123
123
124
124
124
124
124
125
127
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М1221-4600015 | М1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| A20-213-A | A20-213-A | Вилка |
Загрузка ...
|
|
| С80-4607080-01 | С80-4607080-01 | Рычаг |
Загрузка ...
|
|
| 85-4608087 | 85-4608087 | Указатель |
Загрузка ...
|
|
| С80-4607090 | С80-4607090 | Рычаг |
Загрузка ...
|
|
| С80-4607080 | С80-4607080 | Рычаг |
Загрузка ...
|
|
| 85-4604017 | 85-4604017 | Муфта |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 1 | 85-4604010 | Привод насоса |
Загрузка ...
|
|
| 2 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 3 | 85-4604040 | Рукоятка |
Загрузка ...
|
|
| 8 | С85-4607025 | Труба |
Загрузка ...
|
|
| 9 | С80-4607030 | Кронштейн |
Загрузка ...
|
|
| 10 | 80-4607040-04 | Кронштейн |
Загрузка ...
|
|
| 11 | С85-4607045 | Труба |
Загрузка ...
|
|
| 13 | С85-4607060-Б | Труба |
Загрузка ...
|
|
| 16 | С85-4607080-Б | Труба |
Загрузка ...
|
|
| 17 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 19 | С85-4607100 | Труба |
Загрузка ...
|
|
| 20 | С85-4607105 | Труба |
Загрузка ...
|
|
| 21 | С80-4607075-Г | Труба |
Загрузка ...
|
|
| 22 | С80-4607260 | Тяга |
Загрузка ...
|
|
| 23 | С80-4607260-01 | Тяга |
Загрузка ...
|
|
| 25 | С80-4607375 | Труба |
Загрузка ...
|
|
| 26 | С80-4607380 | Труба |
Загрузка ...
|
|
| 28 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 30 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 32 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 32 | НШ32М-3 | Насос |
Загрузка ...
|
|
| 32 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 32 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 35 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 35 | HP10-3MXA0 | Муфта |
Загрузка ...
|
|
| 37 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 39 | ХС-21 | Хомут |
Загрузка ...
|
|
| 39 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 45 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 47 | 40-4607032 | Болт |
Загрузка ...
|
|
| 48 | 40-4607033-А-01 | Шайба |
Загрузка ...
|
|
| 48 | РМ24 | Шайба |
Загрузка ...
|
|
| 49 | 40-4607037 | Болт |
Загрузка ...
|
|
| 50 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 50 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 53 | 50-3401092 | Шайба |
Загрузка ...
|
|
| 55 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 56 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 57 | 70-4607163 | Пробка |
Загрузка ...
|
|
| 58 | 50-4607031 | Болт |
Загрузка ...
|
|
| 59 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 61 | 70-4607096-А | Патрубок |
Загрузка ...
|
|
| 63 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 64 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 67 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 68 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 70 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 73 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 75 | 80-4608019 | Крышка |
Загрузка ...
|
|
| 76 | С80-4607063 | Шланг |
Загрузка ...
|
|
| 77 | С80-4607086 | Рычаг |
Загрузка ...
|
|
| 78 | С80-4607088 | Палец |
Загрузка ...
|
|
| 82 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 86 | 85-4607432 | Кронштейн |
Загрузка ...
|
|
| 88 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 91 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 94 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 95 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 96 | М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 97 | М8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 98 | М8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 99 | М8-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 100 | М8-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 102 | М10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 103 | М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 104 | М10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 106 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 108 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 109 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 111 | М103р/6gx20.66.019 | Шпилька |
Загрузка ...
|
|
| 112 | М103р/6gx35.66.019 | Шпилька |
Загрузка ...
|
|
| 114 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 115 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 117 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 121 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 123 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 124 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 125 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 126 | RS-213Mita | Распределитель |
Загрузка ...
|
|
| 127 | 1,0-О-С | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
