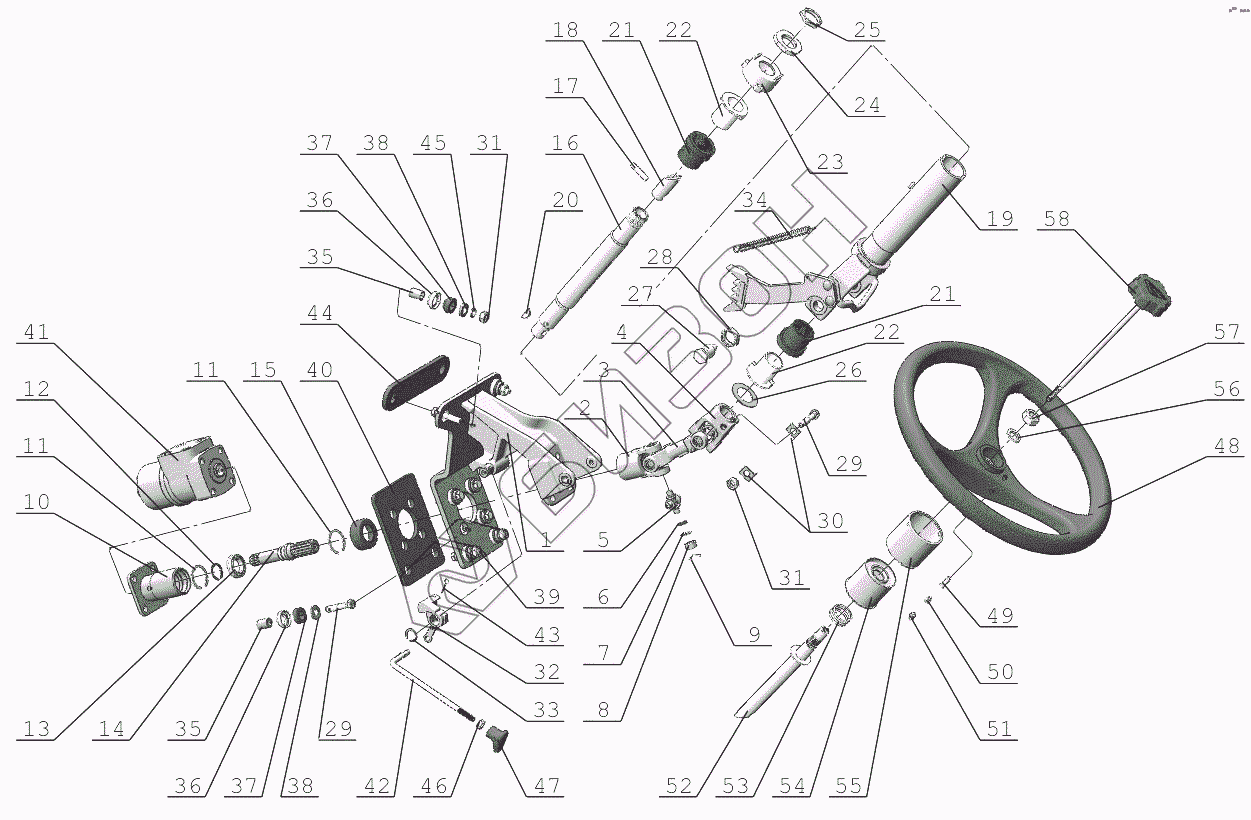

Графический каталог запасных частей к технике: МТЗ 1523.5. Колонка рулевая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2522-3401010
2522-3401010
2522-3401000-02
2522-3401000-02
85-3401170-А
85-3401170-А
85-3401170
85-3401170
422-3401040
422-3401040
2522-3401150
2522-3401150
70-3401050-Б
70-3401050-Б
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
29
30
31
31
32
33
34
35
35
36
36
37
37
38
38
39
40
41
41
41
41
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
Позиция на иллюстрации Заводской номер детали Название детали Цена
2522-3401010 2522-3401010 Колонка рулевая
Загрузка ...
2522-3401000-02 2522-3401000-02 Колонка рулевая
Загрузка ...
85-3401170-А 85-3401170-А Колесо рулевое
Загрузка ...
85-3401170 85-3401170 Колесо в сборе
Загрузка ...
422-3401040 422-3401040 Корпус
Загрузка ...
2522-3401150 2522-3401150 Кардан
Загрузка ...
70-3401050-Б 70-3401050-Б Вал со штифтом и хвостовиком в сборе
Загрузка ...
1 2522-3401120 Кронштейн
Загрузка ...
2 422-3401151 Вилка
Загрузка ...
3 2522-3401151 Вилка
Загрузка ...
4 50-3401061-А Вилка
Загрузка ...
5 50-3401062 Крестовина
Загрузка ...
6 50-3401064 Сальник
Загрузка ...
7 50-3401063 Обойма
Загрузка ...
8 904700 УС17 Подшипник
Загрузка ...
9 С 19 Кольцо
Загрузка ...
10 422-3401060 Корпус
Загрузка ...
11 С 42 Кольцо
Загрузка ...
12 С 25 Кольцо
Загрузка ...
13 SKF 61905-2RS1 Подшипник
Загрузка ...
13 SNR 61905 EE Подшипник
Загрузка ...
14 422-3401041 Вал
Загрузка ...
15 422-3401042 Чехол
Загрузка ...
16 70-3401055 Вал промежуточный
Загрузка ...
17 ШЦК 8х36 Штифт цилиндрический термообработанный
Загрузка ...
18 70-3401054-Б Хвостовик вала
Загрузка ...
19 822-3401080 Труба
Загрузка ...
20 СШ-510 Шпонка
Загрузка ...
21 70-3401077-Б Амортизатор
Загрузка ...
22 70-3401076 Втулка
Загрузка ...
23 80-3709022 Отбойник
Загрузка ...
24 70-3401078 Гайка
Загрузка ...
25 70-3401079 Контргайка
Загрузка ...
26 600-3401012 Шайба
Загрузка ...
27 80-3401089 Винт
Загрузка ...
28 Гайка М20х1,5-6Н.04.019 Гайка
Загрузка ...
29 Болт М10-6дх45.88.35.019 Болт
Загрузка ...
30 80-3401013 Шайба
Загрузка ...
31 Гайка М10-6Н.6.019 Гайка М10-6Н.6.019
Загрузка ...
32 85-3401014-01 Фиксатор
Загрузка ...
33 С 18 Кольцо
Загрузка ...
34 50-1310158-Б Пружина
Загрузка ...
35 2522-3401022 Втулка
Загрузка ...
36 2522-3401023 Втулка
Загрузка ...
37 2522-3401024 Втулка
Загрузка ...
38 2522-3401021 Шайба
Загрузка ...
39 Болт М10-6дх50.88.35.019 Болт
Загрузка ...
40 2522-3401011 Прокладка
Загрузка ...
41 OSPC-160 ON150G0030 Насос - дозатор
Загрузка ...
41 HKUS 160/4-140HP- 02/3 Насос - дозатор
Загрузка ...
41 1231 160 B ON.PMI Насос - дозатор
Загрузка ...
41 Д 160¬14.20-02 Насос - дозатор
Загрузка ...
41 LAGC 160N12/200- 140M01-708S Насос - дозатор
Загрузка ...
42 822-3401001-02 Тяга
Загрузка ...
43 Шплинт 2x12.019 Шплинт
Загрузка ...
44 2522-3401001 Прокладка
Загрузка ...
45 Шайба 10.ОТ Шайба
Загрузка ...
46 Гайка М8-6Н.6.019 Гайка М8-6Н.6.019
Загрузка ...
47 70-4803060 Рукоятка
Загрузка ...
48 85-3402015 Колесо рулевое
Загрузка ...
48 70-3402015-А1/А2 Колесо рулевое
Загрузка ...
49 822-3401171 Палец
Загрузка ...
50 822-3401172 Пружина
Загрузка ...
51 822-3401173 Пробка
Загрузка ...
52 85-3401175 Вал
Загрузка ...
53 50-4608057 Пружина
Загрузка ...
54 80-3709025 Втулка
Загрузка ...
55 80-3709026 Втулка
Загрузка ...
56 Шайба 16Л О Шайба
Загрузка ...
57 Гайка М16х1,5-6Н.6.019 Гайка
Загрузка ...
58 822-3401140-А1 Зажим
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
