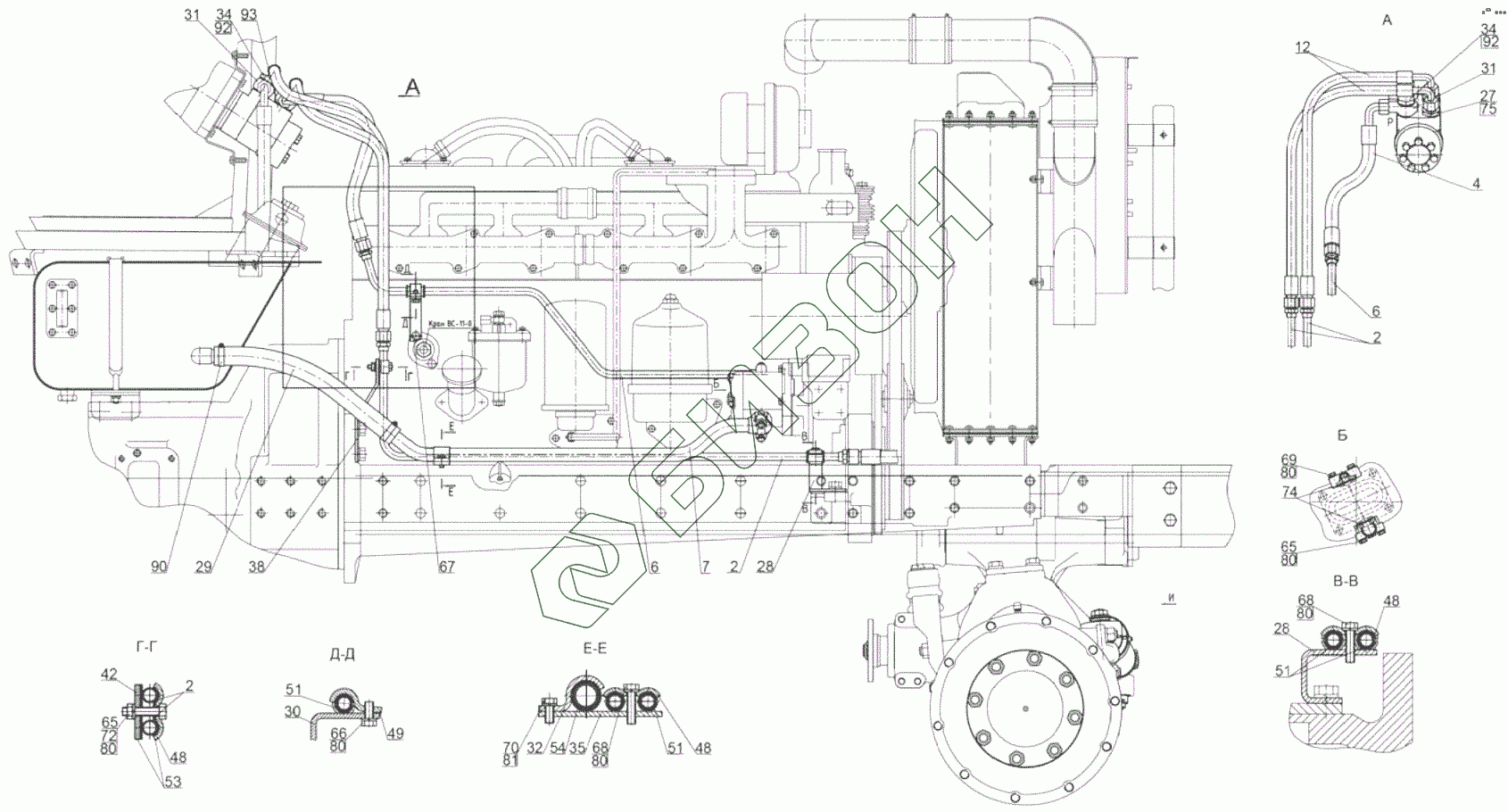

Графический каталог запасных частей к технике: МТЗ 1523.5. Управление рулевое гидрообъемное

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
2
2
4
6
6
7
12
27
27
28
28
29
30
31
31
31
31
32
34
34
35
38
42
48
48
48
49
51
51
51
53
54
65
65
66
67
68
68
69
70
72
74
75
75
80
80
80
80
80
80
81
90
92
92
92
92
93
93
93
93
Позиция на иллюстрации Заводской номер детали Название детали Цена
1523-3400010-01 1523-3400010-01 Рулевое управление
Загрузка ...
1523-3400010 1523-3400010 Рулевое управление
Загрузка ...
1 2022В-3407020 Маслопровод
Загрузка ...
2 1523-3407050 Маслопровод
Загрузка ...
3 1522В-3407100-01 Рукав высокого давления
Загрузка ...
4 1522В-3407100-06 Рукав высокого давления
Загрузка ...
5 1522В-3407100-16 Рукав высокого давления
Загрузка ...
6 1221-3407020 Маслопровод
Загрузка ...
7 1221-3407030-А Маслопровод
Загрузка ...
8 1221В-3407150-А Кран
Загрузка ...
9 952-3407100-02 Рукав высокого давления
Загрузка ...
10 952-3407100-04 Рукав высокого давления
Загрузка ...
11 952-3407100-12 Рукав высокого давления
Загрузка ...
12 680-4607140-11 Рукав высокого давления
Загрузка ...
13 680-4607140-08 Рукав
Загрузка ...
14 Ц50-3405215-А Гидроцилиндр
Загрузка ...
24 2022В-3407018 Кронштейн
Загрузка ...
25 2022-3407202-А Угольник поворотный
Загрузка ...
26 2022-3407301 Болт
Загрузка ...
27 1522-3407016 Штуцер
Загрузка ...
27 1522-3407016 Штуцер
Загрузка ...
28 1522-3407017 Кронштейн
Загрузка ...
29 1321-3407018-01 Шланг
Загрузка ...
30 1221-3407013 Кронштейн
Загрузка ...
31 530-4614029 Угольник
Загрузка ...
31 530-4614029 Угольник
Загрузка ...
32 102-3407014 Скоба
Загрузка ...
33 102-3405103 Палец
Загрузка ...
34 85-3407105 Болт
Загрузка ...
35 85-3407107 Планка
Загрузка ...
36 80-3723045-01 Манжета
Загрузка ...
37 80-3723048 Втулка
Загрузка ...
38 80В-3407012 Кронштейн
Загрузка ...
39 Ф80-3405102-В Втулка
Загрузка ...
40 Ф80-3405103 Шайба стопорная
Загрузка ...
41 Ф80-3405107 Втулка сферическая
Загрузка ...
42 Ф80-3405108 Чашка уплотнительная
Загрузка ...
43 Ф80-3405109 Уплотнитель
Загрузка ...
44 Ф80-3405112 Штуцер
Загрузка ...
45 Ф80-3407301 Болт
Загрузка ...
46 70-1405089 Штуцер
Загрузка ...
48 70-3407146 Планка
Загрузка ...
49 70-3407163 Скоба
Загрузка ...
50 70-3407164 Кронштейн
Загрузка ...
51 70-3506027 Втулка
Загрузка ...
52 70-4605316 Гайка упорная
Загрузка ...
53 70-4607158 Прокладка
Загрузка ...
54 70-4607158-01 Прокладка
Загрузка ...
55 40-4607032 Болт
Загрузка ...
56 А13.11.000 Рукоятка
Загрузка ...
65 Болт М8-6дх45.88.35.019 Болт
Загрузка ...
66 Болт М8-6дх20.88.35.019 Болт
Загрузка ...
67 Болт М8-6дх25.88.35.019 Болт
Загрузка ...
68 Болт М8-6дх30.88.35.019 Болт
Загрузка ...
69 Болт М8-6дх35.88.019 Болт
Загрузка ...
70 Болт М10-6дх25.88.35.019 Болт
Загрузка ...
71 Болт М6-6дх16.88.35.019 Болт
Загрузка ...
72 Гайка М8-6Н.6.019 Гайка М8-6Н.6.019
Загрузка ...
73 Гайка М20х1,5-6Н.04.019 Гайка
Загрузка ...
74 017-022-30-1-4 Кольцо
Загрузка ...
75 025-029-25-2-2 Кольцо
Загрузка ...
75 025-029-25-2-2 Кольцо
Загрузка ...
76 1.1.Ц9.хр Масленка
Загрузка ...
77 Шайба С 20.01.019 Шайба
Загрузка ...
78 Шплинт 4х36.019 Шплинт
Загрузка ...
79 Шайба 6T Шайба
Загрузка ...
80 Шайба 8Т Шайба 8Т
Загрузка ...
81 Шайба 10.ОТ Шайба
Загрузка ...
82 020-024-25-2-2 Кольцо
Загрузка ...
90 Хомут с червячной резьбой 25-40 Хомут
Загрузка ...
91 Шайба РМ3/8 Шайба
Загрузка ...
92 Шайба РМ1/2 Шайба
Загрузка ...
92 Шайба РМ 1/2 Шайба
Загрузка ...
93 OSPC-160 ON 1150G0030 Насос-дозатор
Загрузка ...
93 HKUS 160/4-140 РЗ-02/3 Насос-дозатор
Загрузка ...
93 1231 160 В ON.PMI Насос-дозатор
Загрузка ...
93 SUB 160.140-200-1 Насос-дозатор
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
