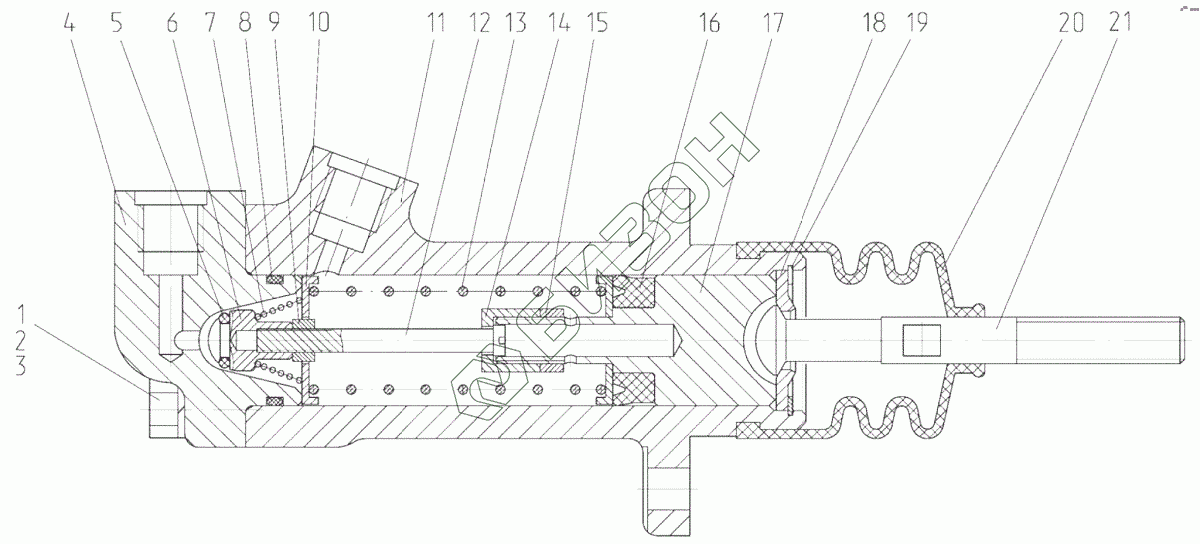

Графический каталог запасных частей к технике: МТЗ 1523.5. Цилиндр главный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-1602810-А | 2022-1602810-А | Цилиндр главный |
Загрузка ...
|
|
| 1 | Болт М8-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Болт М8-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 4 | 2022-1602812 | Крышка |
Загрузка ...
|
|
| 5 | OR EPDM70 00700250 | Кольцо резиновое уплотнительное |
Загрузка ...
|
|
| 6 | 2022-1602823 | Клапан |
Загрузка ...
|
|
| 7 | 2022-1602838 | Пружина |
Загрузка ...
|
|
| 8 | OR EPDM70 02350250 | Кольцо резиновое уплотнительное |
Загрузка ...
|
|
| 9 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 |
Загрузка ...
|
|
| 10 | 2022-1602824 | Шайба |
Загрузка ...
|
|
| 11 | 2022-1602811 | Корпус |
Загрузка ...
|
|
| 12 | 2022-1602822 | Толкатель |
Загрузка ...
|
|
| 13 | 2022-1602841 | Пружина |
Загрузка ...
|
|
| 14 | 2022-1602827 | Гайка накидная |
Загрузка ...
|
|
| 15 | 2022-1602826 | Гайка |
Загрузка ...
|
|
| 16 | Манжета N14-102 | Манжета |
Загрузка ...
|
|
| 17 | 2022-1602821-Б | Поршень |
Загрузка ...
|
|
| 18 | 2022-1602814 | Шайба |
Загрузка ...
|
|
| 19 | С30 | Кольцо |
Загрузка ...
|
|
| 20 | 142-1602569 | Чехол |
Загрузка ...
|
|
| 21 | 2022-1602813-Б | Толкатель |
Загрузка ...
|
