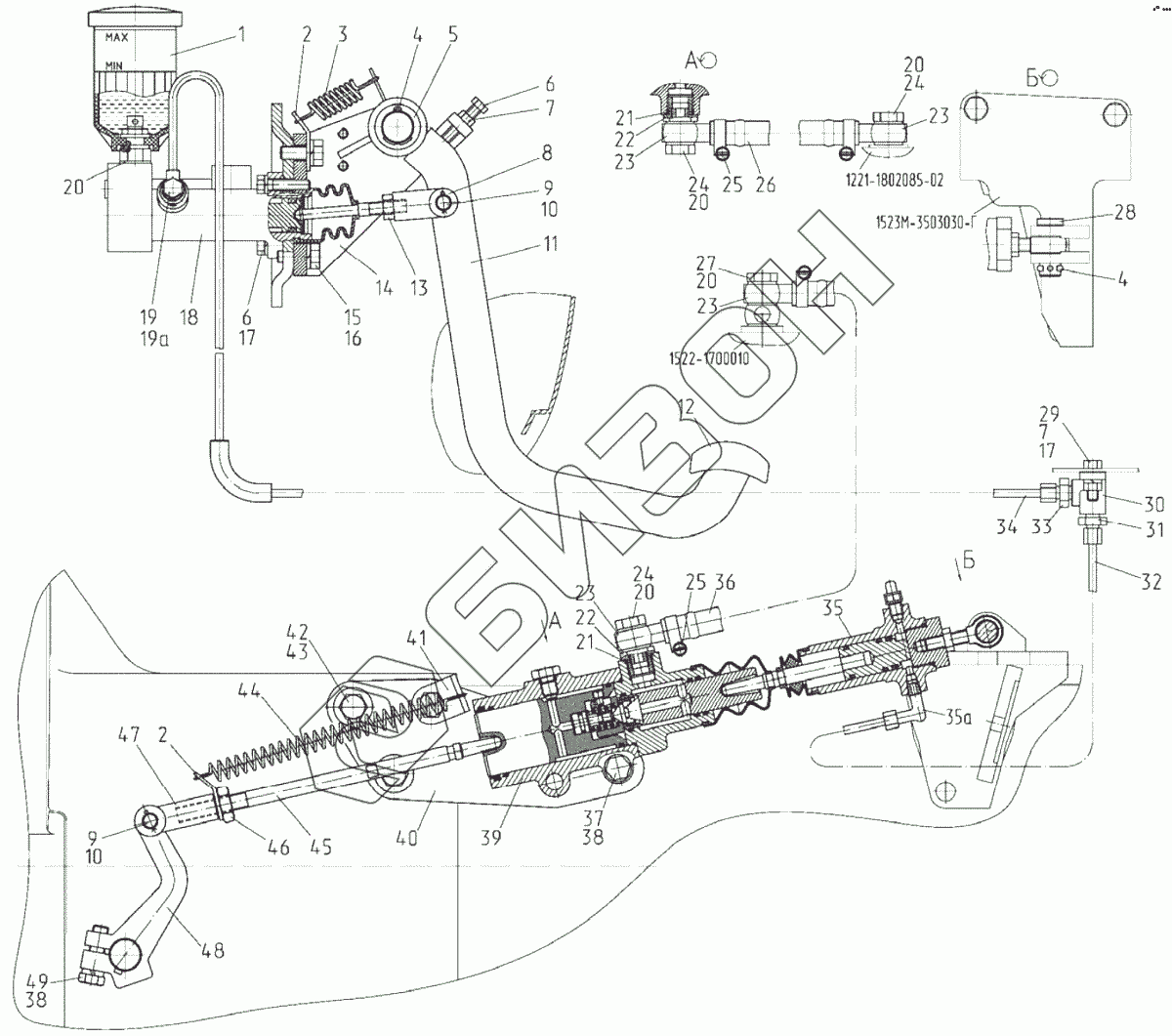

Графический каталог запасных частей к технике: МТЗ 1523.5. Управление сцеплением
1522-1602010-Б
1
2
2
3
4
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
19а
20
20
20
20
20
21
21
22
22
23
23
23
23
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
35а
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1522-1602010-Б | 1522-1602010-Б | Управление сцеплением |
Загрузка ...
|
|
| 1 | 822-1602120 | Бачок |
Загрузка ...
|
|
| 2 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 3 | 70-4616033 зам | Пружина |
Загрузка ...
|
|
| 4 | Шплинт 4х36.019 | Шплинт |
Загрузка ...
|
|
| 5 | 50-3406037 | Шайба упорная |
Загрузка ...
|
|
| 6 | Болт М8-6дх35.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 8 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 9 | Шплинт 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 10 | Палец 12х32 | Палец 12х32 |
Загрузка ...
|
|
| 11 | 1522-1602020-Б | Педаль |
Загрузка ...
|
|
| 12 | А13.33.002 | Чехол |
Загрузка ...
|
|
| 13 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 14 | 1522-1602030-Б | Кронштейн |
Загрузка ...
|
|
| 15 | Болт М10-6дх25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | Шайба 10.ОТ | Шайба |
Загрузка ...
|
|
| 17 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 18 | C2602 | Цилиндр главный привода сцепления |
Загрузка ...
|
|
| 19 | 36-1104787 | Болт |
Загрузка ...
|
|
| 19а | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 20 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 21 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 22 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 23 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 24 | Д18-051 | Болт |
Загрузка ...
|
|
| 25 | 12-22/971 | Хомут NORМА ТОRRО |
Загрузка ...
|
|
| 26 | Рукав 10х18,5-1,6 | Рукав |
Загрузка ...
|
|
| 27 | 240-1111103 | Болт |
Загрузка ...
|
|
| 28 | Палец 16х40 | Палец |
Загрузка ...
|
|
| 29 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 80В-1602106-Б | Угольник |
Загрузка ...
|
|
| 31 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 32 | 2022-1602280 | Трубопровод |
Загрузка ...
|
|
| 33 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 34 | 2522-1602595-Б1 | Трубопровод |
Загрузка ...
|
|
| 35 | Р2602 | Цилиндр рабочий привода сцепления |
Загрузка ...
|
|
| 35а | 86-1802088 | Угольник |
Загрузка ...
|
|
| 36 | 2022-4218026-02 | Рукав |
Загрузка ...
|
|
| 37 | Болт М12-6gх90.88.35.019 | Болт |
Загрузка ...
|
|
| 38 | Шайба 12.ОТ | Шайба |
Загрузка ...
|
|
| 39 | 2022-1602510-01 | Гидроусилитель |
Загрузка ...
|
|
| 40 | 1522-1602067 | Кронштейн |
Загрузка ...
|
|
| 41 | 2022-1602064 | Кронштейн |
Загрузка ...
|
|
| 42 | Болт М16-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | Шайба 16.ОТ | Шайба |
Загрузка ...
|
|
| 44 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 45 | 1221 В-1602112 | Тяга |
Загрузка ...
|
|
| 46 | Гайка М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 47 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 48 | 1522-1601219 | Рычаг |
Загрузка ...
|
|
| 49 | Болт М12-6gх35.88.35.019 | Болт М12-6gх35.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
