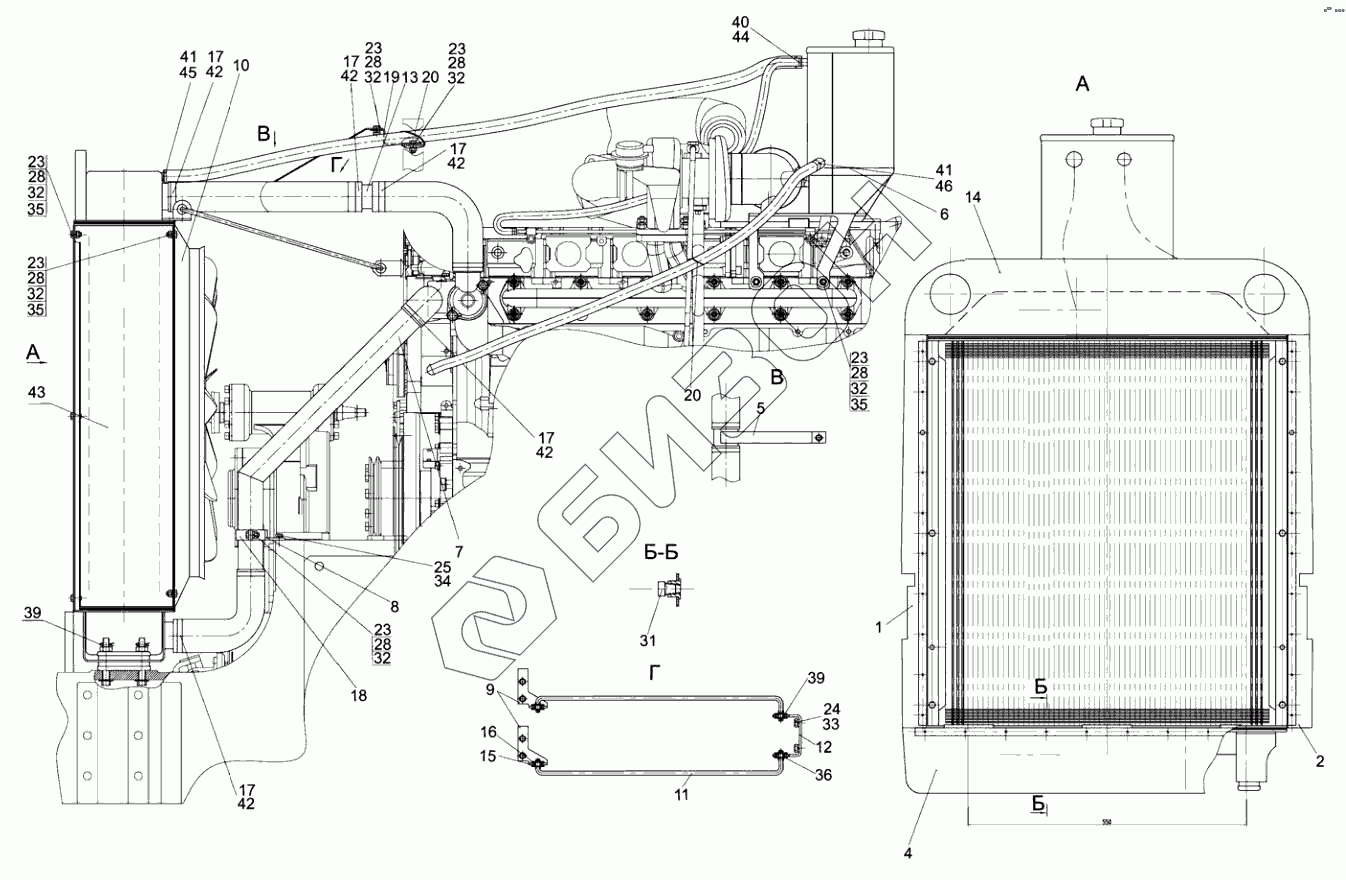

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Блок охлаждения 3022ДЦ-1301009
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
17
17
18
19
20
20
20
23
23
23
23
23
23
24
25
28
28
28
28
28
28
31
32
32
32
32
32
32
33
34
35
35
35
36
39
39
40
41
41
42
42
42
42
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2822ДЦ-1301330-А | Уплотнитель |
Загрузка ...
|
|
| 2 | 2822ДЦ-1301330-А-01 | Уплотнитель |
Загрузка ...
|
|
| 4 | 2822ДЦ-1301320 | Уплотнитель |
Загрузка ...
|
|
| 5 | 2822ДЦ-1302010 | Патрубок |
Загрузка ...
|
|
| 6 | 3022ДЦ-1311010 | Бачок расширительный |
Загрузка ...
|
|
| 7 | 2822ДЦ-1301110 | Труба |
Загрузка ...
|
|
| 8 | 2822ДЦ-1301120 | Кронштейн |
Загрузка ...
|
|
| 9 | 1520-1302072 | Кронштейн |
Загрузка ...
|
|
| 10 | 2522-1309070 | Кожух |
Загрузка ...
|
|
| 11 | 2822ДЦ-1302001 | Растяжка |
Загрузка ...
|
|
| 12 | 2822ДЦ-1302074 | Вилка |
Загрузка ...
|
|
| 13 | 2822ДЦ-1302011 | Труба |
Загрузка ...
|
|
| 14 | 2822ДЦ-1301346 | Уплотнитель |
Загрузка ...
|
|
| 15 | 85-1302071 | Амортизатор |
Загрузка ...
|
|
| 16 | 90-1302004 | Трубка |
Загрузка ...
|
|
| 17 | 142-1303010 | Шланг |
Загрузка ...
|
|
| 18 | 2822ДЦ-1301122 | Держатель |
Загрузка ...
|
|
| 19 | 2822ДЦ-1301126 | Кронштейн |
Загрузка ...
|
|
| 20 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 23 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | БолтМ12-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | ПробкаКГ1/4dm.А12.019 | Пробка КГ 1/4dm. А12.019 |
Загрузка ...
|
|
| 32 | Шайбы8Т | Шайбы 8Т |
Загрузка ...
|
|
| 33 | Шайбы10.ОТ | Шайбы 10.ОТ |
Загрузка ...
|
|
| 34 | Шайбы12.ОТ | Шайбы 12.ОТ |
Загрузка ...
|
|
| 35 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 36 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 39 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 40 | Хомут12-22 | Хомут |
Загрузка ...
|
|
| 41 | Хомут16-27 | Хомут |
Загрузка ...
|
|
| 42 | Хомут50-70 | Хомут с червячной резьбой 50-70 |
Загрузка ...
|
|
| 43 | 2822Д.1301.015 | Радиатор водяной |
Загрузка ...
|
|
| 44 | Рукав10х18.5-1.6 | Рукав 10х18.5-1.6 |
Загрузка ...
|
|
| 45 | Рукав14х23-1.6 | Рукав 14х23-1.6 |
Загрузка ...
|
|
| 46 | Рукав20х29-1,6 | Рукав 20х29-1,6 |
Загрузка ...
|
