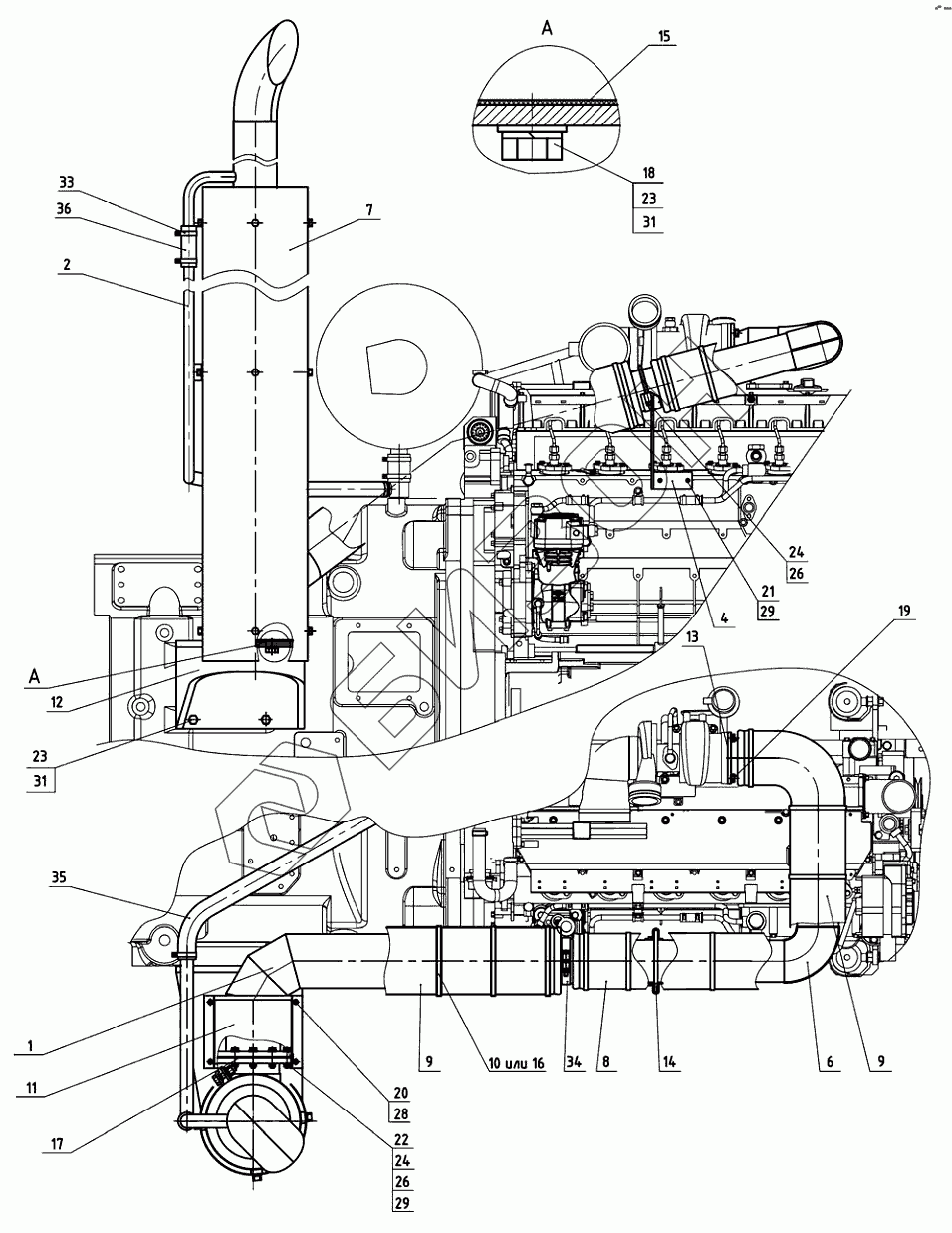

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка глушителя
1
1
2
4
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
26
26
28
29
29
31
31
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822ДЦ-1205005 | 2822ДЦ-1205005 | Установка глушителя |
Загрузка ...
|
|
| 1 | 2822ДЦ-1205010 | Патрубок |
Загрузка ...
|
|
| 2 | 2822ДЦ-1205030 | Труба |
Загрузка ...
|
|
| 4 | 2822ДЦ-1205050 | Кронштейн |
Загрузка ...
|
|
| 6 | 2822ДЦ-1205600 | Патрубок |
Загрузка ...
|
|
| 7 | 2822ДЦ-1205800 | Глушитель в сборе |
Загрузка ...
|
|
| 8 | 2822-1205009 | Рукав |
Загрузка ...
|
|
| 9 | 2822-1205009-01 | Рукав |
Загрузка ...
|
|
| 10 | 3022-1205020 | Хомут |
Загрузка ...
|
|
| 11 | 3022-1205070-Б | Кожух |
Загрузка ...
|
|
| 12 | 3022-1205090-Б | Кронштейн |
Загрузка ...
|
|
| 13 | 2822ДЦ-1205001 | Прокладка |
Загрузка ...
|
|
| 14 | 2822ДЦ-1205002 | Скоба |
Загрузка ...
|
|
| 15 | 3022-1205012 | Прокладка |
Загрузка ...
|
|
| 16 | 3022-1205013 | Хомут |
Загрузка ...
|
|
| 17 | 2822-1205013 | Прокладка |
Загрузка ...
|
|
| 18 | 52-2301065 | Шайба |
Загрузка ...
|
|
| 19 | 245-1008024 | Болт |
Загрузка ...
|
|
| 20 | БолтМ6-6gх12.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | БолтМ8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | БолтМ16-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 28 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 29 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 31 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 33 | Хомут35-50 | Хомут |
Загрузка ...
|
|
| 34 | Хомут101/25 | Хомут с шарнирным болтом 101/25 |
Загрузка ...
|
|
| 35 | 25х35.0-1,6 | Рукав |
Загрузка ...
|
|
| 36 | 25х35.0-1,6 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
