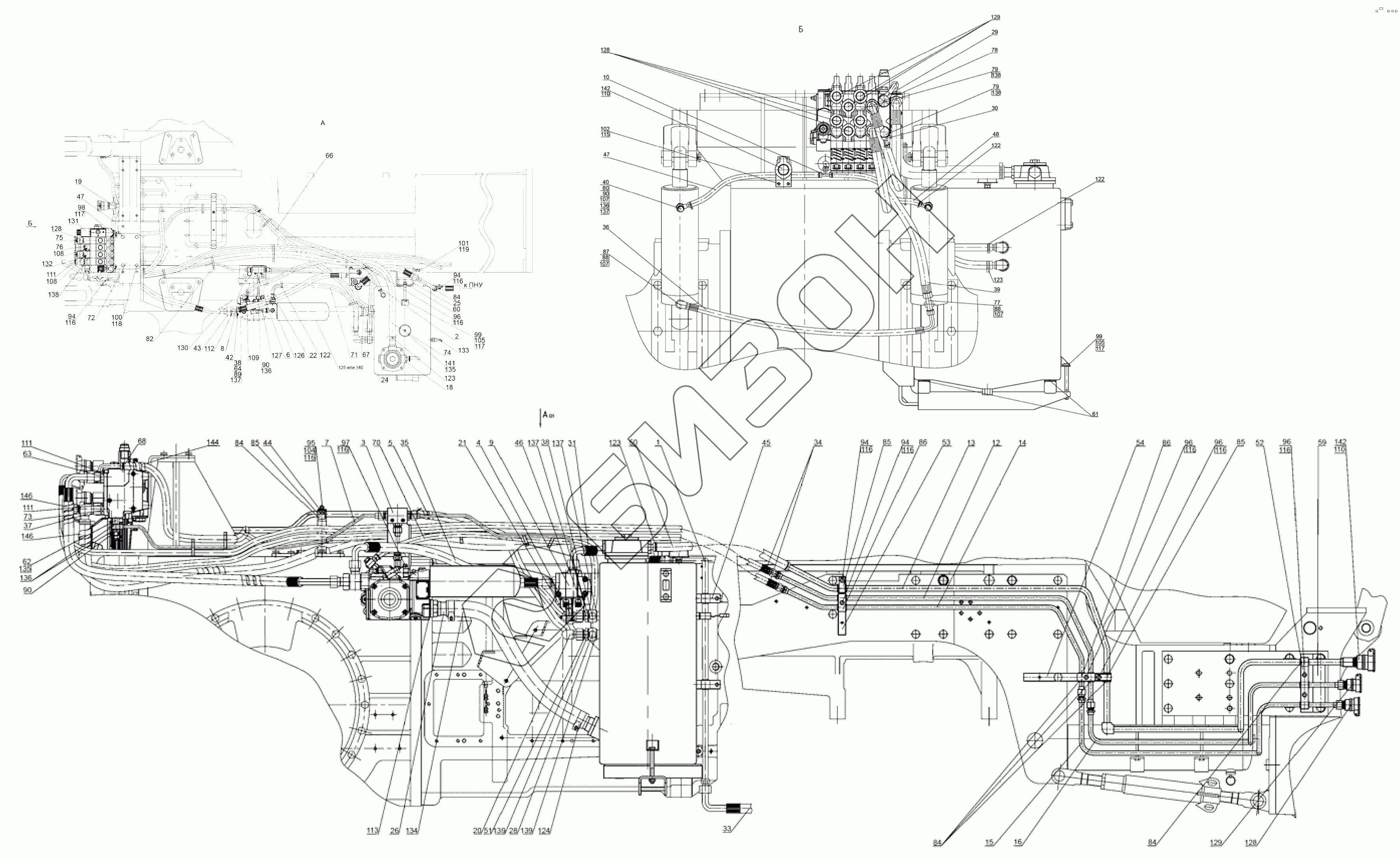

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Гидроагрегаты и арматура
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
18
19
20
21
22
24
25
26
28
29
30
31
33
34
35
36
37
38
38
39
40
42
43
44
45
46
47
47
48
50
51
52
53
54
59
60
61
62
63
64
66
67
68
70
71
72
73
74
75
76
77
78
79
79
80
82
84
84
84
84
85
85
85
86
86
87
88
88
89
90
90
90
94
94
94
94
95
96
96
96
96
98
99
99
100
101
102
104
105
105
107
107
107
108
108
109
110
110
111
111
111
112
113
115
116
116
116
116
116
116
116
116
116
116
117
117
117
118
119
122
122
122
122
122
123
123
123
123
123
124
126
127
128
128
128
129
129
130
131
131
132
133
134
134
134
135
135
135
136
136
136
136
136
137
137
137
137
137
137
138
138
138
138
139
139
139
141
142
142
144
144
146
146
146
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3022-4600010СБ | 3022-4600010СБ | Гидросистема |
Загрузка ...
|
|
| PPV3.1320.703 | PPV3.1320.703 | Корпус левый |
Загрузка ...
|
|
| 1 | 3022-4607005 | Труба |
Загрузка ...
|
|
| 2 | 3022-4607010 | Кронштейн |
Загрузка ...
|
|
| 3 | 3022-4607020 | Кронштейн клапана |
Загрузка ...
|
|
| 4 | 3022-4607025 | Труба |
Загрузка ...
|
|
| 5 | 3022-4607030 | Труба |
Загрузка ...
|
|
| 6 | 3022-4607035 | Труба |
Загрузка ...
|
|
| 7 | 3022-4607040 | Труба |
Загрузка ...
|
|
| 8 | 3022-4607045 | Угольник |
Загрузка ...
|
|
| 9 | 3022-4607050 | Регулятор |
Загрузка ...
|
|
| 10 | 3022-4607120 | Тройник |
Загрузка ...
|
|
| 12 | 3022-4607130 | Труба |
Загрузка ...
|
|
| 13 | 3022-4607150 | Труба |
Загрузка ...
|
|
| 14 | 3022-4607160 | Труба |
Загрузка ...
|
|
| 15 | 3022-4607170 | Труба |
Загрузка ...
|
|
| 16 | 3022-4607180 | Труба |
Загрузка ...
|
|
| 18 | 3022-4607230 | Штуцер |
Загрузка ...
|
|
| 19 | 3022-4607250 | Труба |
Загрузка ...
|
|
| 20 | 3022-4607260 | Патрубок |
Загрузка ...
|
|
| 21 | 3022-4607270 | Патрубок |
Загрузка ...
|
|
| 22 | 3022-4607280 | Штуцер |
Загрузка ...
|
|
| 24 | 3022-4608310 | Бак |
Загрузка ...
|
|
| 25 | 3022-4608330 | Опора |
Загрузка ...
|
|
| 26 | 2822-4607110 | Штуцер |
Загрузка ...
|
|
| 28 | 2022-4607020 | Труба |
Загрузка ...
|
|
| 29 | 1522-4607050 | Труба |
Загрузка ...
|
|
| 30 | 1522-4607080 | Штуцер |
Загрузка ...
|
|
| 31 | 1522В-3407100-06 | Рукав высокого давления |
Загрузка ...
|
|
| 33 | 1522В-3407100-13 | Рукав высокого давления |
Загрузка ...
|
|
| 34 | 1522В-3407100-14 | Рукав высокого давления |
Загрузка ...
|
|
| 35 | 952-4607140-08 | Рукав высокого давления ф16х2 армирован. |
Загрузка ...
|
|
| 36 | 680-4607140-14 | Рукав высокого давления |
Загрузка ...
|
|
| 37 | 680-4607510 | Патрубок |
Загрузка ...
|
|
| 38 | С80-4607380 | Труба |
Загрузка ...
|
|
| 39 | П80-4607120-02 | Рукав высокого давления ф16х2 армирован. |
Загрузка ...
|
|
| 40 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 42 | 3022-4607001 | Кольцо |
Загрузка ...
|
|
| 43 | 3022-4607002 | Болт |
Загрузка ...
|
|
| 44 | 3022-4607003 | Кронштейн |
Загрузка ...
|
|
| 45 | 3022-4607019 | Скоба |
Загрузка ...
|
|
| 46 | 3022-4607024 | Болт |
Загрузка ...
|
|
| 47 | 3022-4607032 | Шланг рукав |
Загрузка ...
|
|
| 48 | 3022-4607033 | Шланг рукав |
Загрузка ...
|
|
| 49 | 3022-4607036 | Шланг |
Загрузка ...
|
|
| 50 | 3022-4607038 | Шланг рукав |
Загрузка ...
|
|
| 51 | 3022-4607053 | Болт |
Загрузка ...
|
|
| 52 | 3022-4607133 | Волна |
Загрузка ...
|
|
| 53 | 3022-4607134 | Кронштейн |
Загрузка ...
|
|
| 54 | 3022-4607136 | Кронштейн |
Загрузка ...
|
|
| 59 | 3022-4608103 | Кронштейн |
Загрузка ...
|
|
| 60 | 3022-4608346 | Прокладка |
Загрузка ...
|
|
| 61 | 3022-4608347 | Прокладка |
Загрузка ...
|
|
| 62 | 2822-4607013 | Штуцер |
Загрузка ...
|
|
| 63 | 2822-4607014 | Штуцер |
Загрузка ...
|
|
| 64 | 2822-4607071-Б | Штуцер |
Загрузка ...
|
|
| 66 | 3022-4607073 | Шланг |
Загрузка ...
|
|
| 67 | 2822-4607073-02 | Шланг |
Загрузка ...
|
|
| 68 | 2822-4607074-04 | Шланг |
Загрузка ...
|
|
| 70 | 2822-4607076-01 | Шланг рукав |
Загрузка ...
|
|
| 71 | 2822-4607076-02 | Шланг рукав |
Загрузка ...
|
|
| 72 | 2822-4607011 | Кронштейн |
Загрузка ...
|
|
| 73 | 2522-4607013 | Штуцер |
Загрузка ...
|
|
| 74 | 2522-4607014-01 | Шланг рукав |
Загрузка ...
|
|
| 75 | 2522-4607018 | Плита |
Загрузка ...
|
|
| 76 | 2522-4607019 | Штуцер |
Загрузка ...
|
|
| 77 | 2522-4607061 | Тройник |
Загрузка ...
|
|
| 78 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 79 | 1522-4607012-А | Болт |
Загрузка ...
|
|
| 80 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 82 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 84 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 85 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 86 | 70-3407146 | Планка |
Загрузка ...
|
|
| 87 | 40-3405061-А | Штуцер М20х1,5 |
Загрузка ...
|
|
| 88 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 89 | 40-4607032 | Болт |
Загрузка ...
|
|
| 90 | Д18-051 | Болт |
Загрузка ...
|
|
| 93 | БолтМ8-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 94 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 95 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 96 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 98 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 99 | БолтМ10-6gх110.88.35.019 | Болт |
Загрузка ...
|
|
| 100 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 101 | БолтМ16-6gх32.88.35.019 | Болт |
Загрузка ...
|
|
| 102 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 104 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 105 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 107 | Кольцо017-021-25-2-2 | Кольцо |
Загрузка ...
|
|
| 108 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 109 | Кольцо019-023-25-2-4 | Кольцо |
Загрузка ...
|
|
| 110 | Кольцо021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 111 | Кольцо025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 112 | Кольцо040-044-25-1-2 | Кольцо |
Загрузка ...
|
|
| 113 | Кольцо045-050-30-2-2 | Кольцо |
Загрузка ...
|
|
| 115 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 116 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 117 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 118 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 119 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 122 | TORRO12-22/971 | Хомут |
Загрузка ...
|
|
| 122 | TORRO12-20/9-C6W | Хомут «НОРМА» |
Загрузка ...
|
|
| 123 | TORRO20-32/9-C6W | Хомут «НОРМА» |
Загрузка ...
|
|
| 123 | TORRO20-32/971 | Хомут |
Загрузка ...
|
|
| 124 | NORMAGBSМ53/20W2 | Хомут Clamp NORMA GBS М 53/20 W2 |
Загрузка ...
|
|
| 125 | P163323 | Фильтр |
Загрузка ...
|
|
| 126 | RSV12SM-WD/610044 | Клапан |
Загрузка ...
|
|
| 127 | Р763540 | Датчик засоренности |
Загрузка ...
|
|
| 128 | 4600.11 | Муфта быстросоединяемая красная |
Загрузка ...
|
|
| 129 | 4600.12 | Муфта быстросоединяемая зеленая |
Загрузка ...
|
|
| 130 | ф20х42822-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 131 | ZMS23-LSEHSR917004913 | Интегральный блок |
Загрузка ...
|
|
| 132 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| 133 | ТМ111-12 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 134 | 4600.72 | Рукав. Шланг армированный |
Загрузка ...
|
|
| 134 | 14380026 | Шланг армированный R4 42мм |
Загрузка ...
|
|
| 135 | 4600.17 | Шайба М12 400-867-4490-41 |
Загрузка ...
|
|
| 135 | 400-867-4490-41 | Шайба М12 |
Загрузка ...
|
|
| 136 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 136 | 400-868-4490-41 | Шайба М14 |
Загрузка ...
|
|
| 137 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 137 | BSP400-825-4490-41 | Шайба 1/2 |
Загрузка ...
|
|
| 138 | 4600.21 | Шайба РМ22 |
Загрузка ...
|
|
| 138 | 400-874-4490-41 | Шайба М22 |
Загрузка ...
|
|
| 139 | 4600.22 | Шайба РМ24 |
Загрузка ...
|
|
| 139 | 400-875-4490-41 | Шайба М24 |
Загрузка ...
|
|
| 140 | P763529 | Фильтр |
Загрузка ...
|
|
| 141 | FA4733.1 | Сапун |
Загрузка ...
|
|
| 142 | НР12-5-Х0001С2 | Муфта |
Загрузка ...
|
|
| 143 | GS2016. | Спираль защитная для рукавов |
Загрузка ...
|
|
| 143 | 4600.73 | Защита |
Загрузка ...
|
|
| 144 | GS2520 | Спираль защитная для рукавов |
Загрузка ...
|
|
| 144 | 4600.74 | Защита |
Загрузка ...
|
|
| 145 | 4600.75 | Защита |
Загрузка ...
|
|
| 145 | 552450025 | Защитная спираль 17-28мм |
Загрузка ...
|
|
| 146 | GS4036 | Спираль защитная для рукавов |
Загрузка ...
|
|
| 146 | 4600.76 | Защита |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
