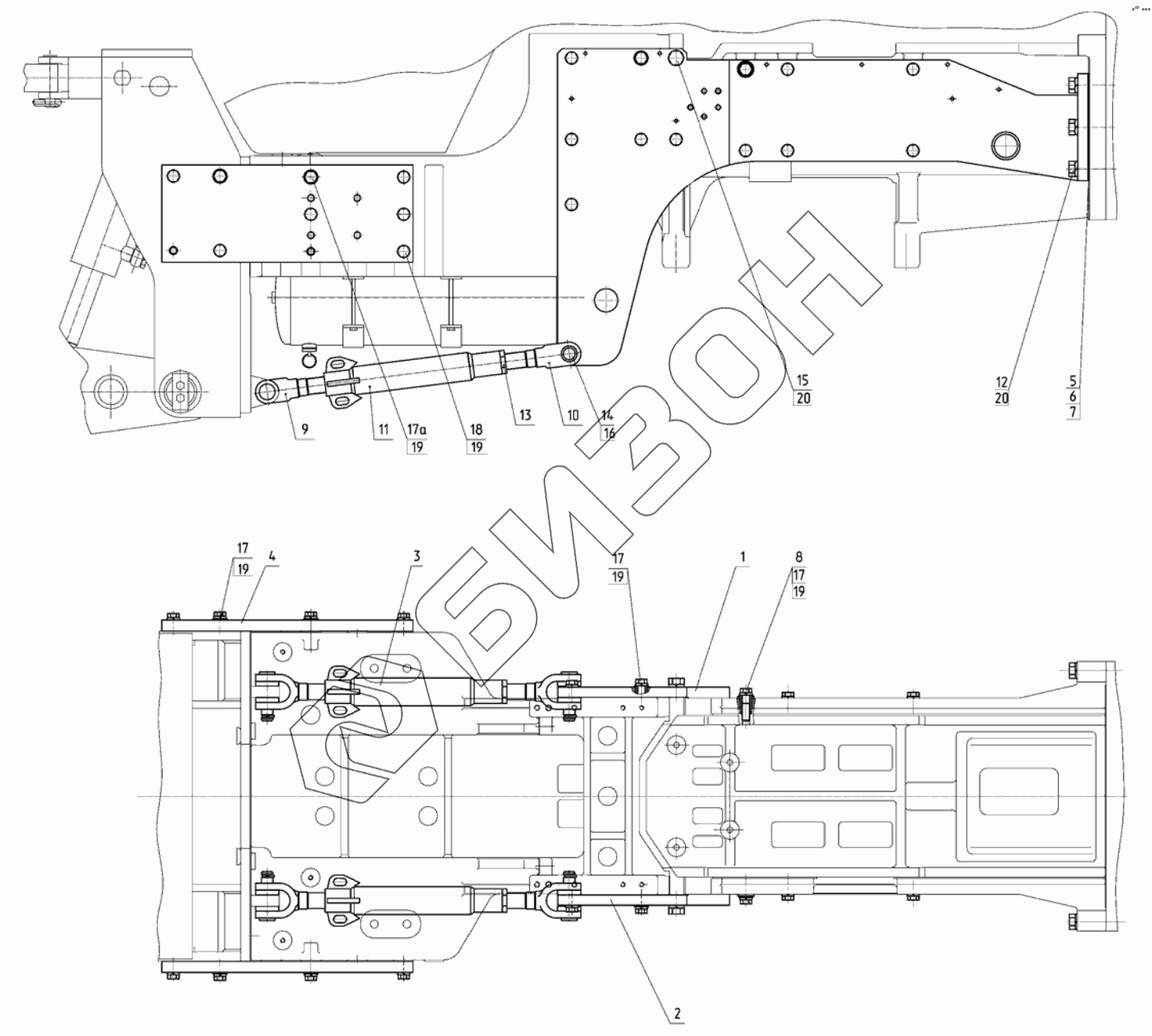

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка переднего навесного устройства
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17а
18
19
19
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2822ДЦ-4606100 | 2822ДЦ-4606100 | Установка навески |
Загрузка ...
|
|
| 1 | 2822ДЦ-4606120 | Кронштейн |
Загрузка ...
|
|
| 2 | 2822ДЦ-4606120-01 | Кронштейн |
Загрузка ...
|
|
| 3 | 3022-4606200 | Стяжка |
Загрузка ...
|
|
| 4 | 3022-4606011 | Пластина |
Загрузка ...
|
|
| 5 | 3022-4606117 | Прокладка |
Загрузка ...
|
|
| 6 | 3022-4606117-01 | Прокладка |
Загрузка ...
|
|
| 7 | 3022-4606117-02 | Прокладка |
Загрузка ...
|
|
| 8 | 3022-4606119 | Втулка |
Загрузка ...
|
|
| 9 | 3022-4606210 | Вилка |
Загрузка ...
|
|
| 10 | 3022-4606210-01 | Вилка |
Загрузка ...
|
|
| 11 | 3022-4606215 | Труба |
Загрузка ...
|
|
| 12 | 2822ДЦ-4606118 | Болт |
Загрузка ...
|
|
| 13 | 1522-4605071 | Контргайка |
Загрузка ...
|
|
| 14 | 1220-4605084-01 | Палец |
Загрузка ...
|
|
| 15 | 70-4605036 | Болт |
Загрузка ...
|
|
| 16 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 17 | БолтМ16-6gx60.88.35.019 | Болт М16-6gx60.88.35.019 |
Загрузка ...
|
|
| 17а | БолтМ16-6gx75.88.35.019 | Болт М16-6gx75.88.35.019 |
Загрузка ...
|
|
| 18 | БолтМ16-6gx55.88.35.019 | Болт М16-6gx55.88.35.019 |
Загрузка ...
|
|
| 19 | Шайба16.ОТ | Шайба |
Загрузка ...
|
|
| 20 | Шайба20.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
