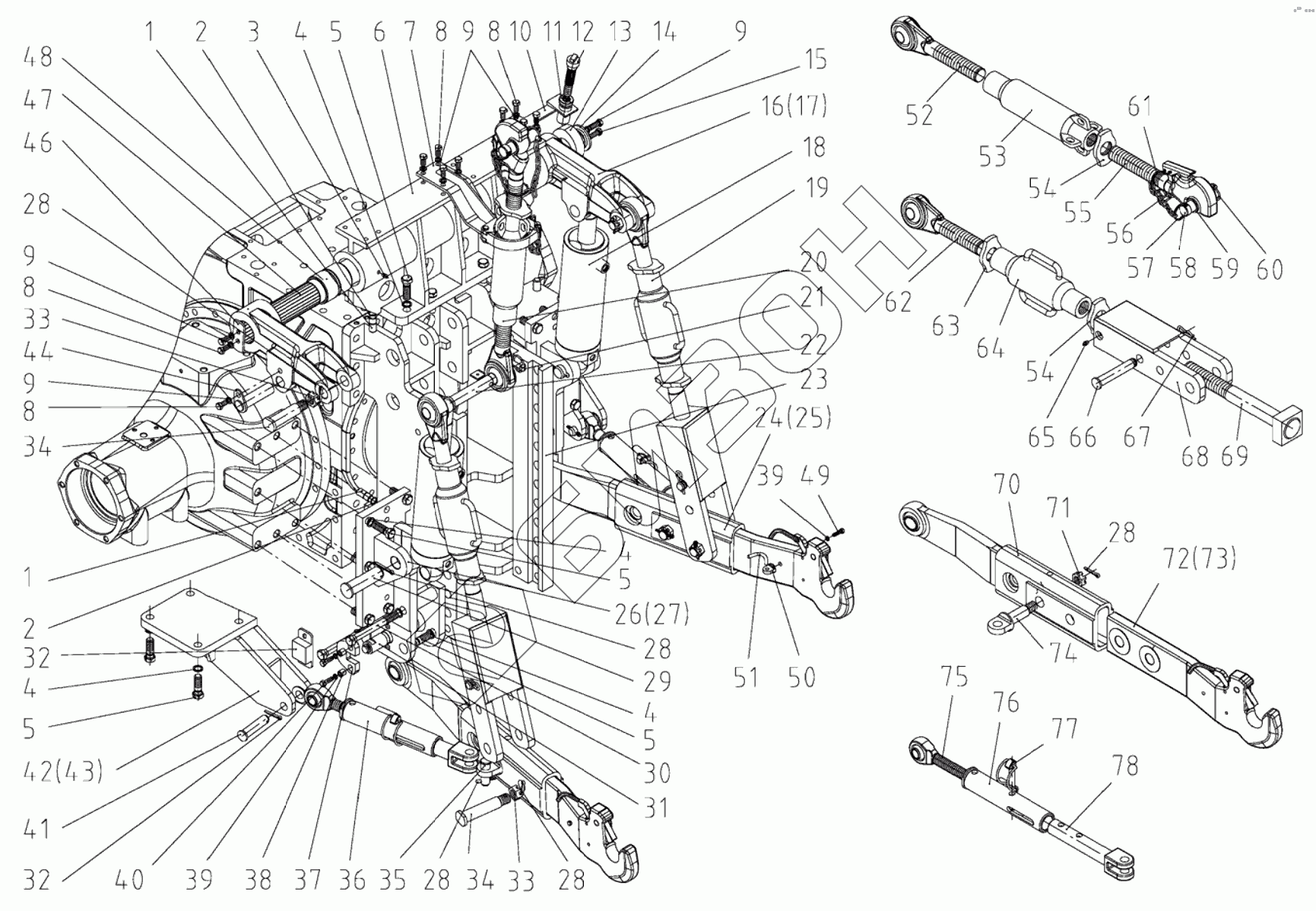

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Механизм задней навески
1
1
2
2
3
4
4
4
4
5
5
5
5
6
7
8
8
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
28
28
28
29
30
31
32
32
33
33
34
34
35
36
37
38
39
39
40
41
42
43
44
46
47
48
49
50
51
52
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
72
73
73
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 2 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 3 | Масленка2.30.90.Ц6.хр. | Масленка 2.30.90. Ц6. хр. |
Загрузка ...
|
|
| 4 | 70-4605036 | Болт |
Загрузка ...
|
|
| 5 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 6 | 2522-4605200 | Кронштейн |
Загрузка ...
|
|
| 7 | 2522-4605470-А | Кронштейн |
Загрузка ...
|
|
| 8 | БолтМ12-6gx25.88.35.019 | Болт М12-6gx25.88.35.019 |
Загрузка ...
|
|
| 9 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 10 | 2522-4605140 | Кронштейн |
Загрузка ...
|
|
| 11 | 1522-4605149 | Гайка |
Загрузка ...
|
|
| 12 | R917001941 | Датчик позиционный |
Загрузка ...
|
|
| 13 | 2522-4605026 | Эксцентрик |
Загрузка ...
|
|
| 14 | 2522-4605027 | Шайба |
Загрузка ...
|
|
| 15 | БолтМ12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 2522-4605021-Б | Рычаг |
Загрузка ...
|
|
| 17 | 2522-4605021-01-Б | Рычаг |
Загрузка ...
|
|
| 18 | 4600.05 | Цилиндр Ц110х56х250 |
Загрузка ...
|
|
| 19 | 2522-4605060 | Раскос |
Загрузка ...
|
|
| 20 | 2522-4605090 | Тяга верхняя |
Загрузка ...
|
|
| 21 | А61.05.100-05 | Чека |
Загрузка ...
|
|
| 22 | 2522-4605036 | Палец |
Загрузка ...
|
|
| 23 | 2522-4605030 | Тяга нижняя левая |
Загрузка ...
|
|
| 23 | 2522-2707060 | Кронштейн |
Загрузка ...
|
|
| 24 | 2522-4605230 | Тяга с захватом МТЗ 3к |
Загрузка ...
|
|
| 24 | 2522-4605035 | Тяга нижняя правая |
Загрузка ...
|
|
| 25 | 2522-4605230-01 | Тяга с захватом МТЗ 3к |
Загрузка ...
|
|
| 26 | 2522-4605015 | Кронштейн |
Загрузка ...
|
|
| 27 | 2522-4605015-01 | Кронштейн |
Загрузка ...
|
|
| 28 | Шплинт5х45.019 | Шплинт 5х45.019 |
Загрузка ...
|
|
| 29 | 1522-4605009 | Палец |
Загрузка ...
|
|
| 30 | 2522-4605028 | Болт |
Загрузка ...
|
|
| 31 | R917000163 | Датчик силовой |
Загрузка ...
|
|
| 32 | 1522-4605006 | Крышка |
Загрузка ...
|
|
| 33 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 34 | 2522-4605008-01 | Палец |
Загрузка ...
|
|
| 35 | 1522-4605121 | Палец |
Загрузка ...
|
|
| 36 | 1522-46005120 | Стяжка |
Загрузка ...
|
|
| 37 | 1522-4605701 | Скоба |
Загрузка ...
|
|
| 38 | 1522-4605702 | Втулка |
Загрузка ...
|
|
| 39 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 40 | ВинтМ10-6gx35.58.019 | Винт М10-6gx35.58.019 |
Загрузка ...
|
|
| 41 | 2522-4605121 | Палец |
Загрузка ...
|
|
| 42 | 2522-4605160 | Кронштейн |
Загрузка ...
|
|
| 43 | 2522-4605160-01 | Кронштейн |
Загрузка ...
|
|
| 44 | 2522-4605235 | Палец |
Загрузка ...
|
|
| 46 | 1522-4605024-Б | Шайба |
Загрузка ...
|
|
| 47 | 2522-4605023 | Вал |
Загрузка ...
|
|
| 48 | 2522-4605007 | Втулка |
Загрузка ...
|
|
| 49 | БолтМ10-6gx50.88.35.019 | Болт М10-6gx50.88.35.019 |
Загрузка ...
|
|
| 50 | 1522-4605038 | Проушина |
Загрузка ...
|
|
| 51 | 90243 | Штанга |
Загрузка ...
|
|
| 52 | 2522-4605065-01 | Винт |
Загрузка ...
|
|
| 53 | 2522-4605105 | Труба |
Загрузка ...
|
|
| 54 | 2522-4605061 | Контргайка |
Загрузка ...
|
|
| 55 | 2522-4605100 | Захват |
Загрузка ...
|
|
| 56 | А61.08.001 | Цепочка |
Загрузка ...
|
|
| 57 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 58 | 1220-4605593 | Палец |
Загрузка ...
|
|
| 59 | W1522-4605556 | Шарнир |
Загрузка ...
|
|
| 60 | А61.05.100 | Чека 9 звеньев |
Загрузка ...
|
|
| 61 | 2522-4605096 | Кольцо |
Загрузка ...
|
|
| 62 | 2522-4605065 | Винт |
Загрузка ...
|
|
| 63 | 2522-4605061-01 | Гайка |
Загрузка ...
|
|
| 64 | 2522-4605075 | Труба |
Загрузка ...
|
|
| 65 | Масленка1.3.Ц9.хр | Масленка1.3.Ц9.хр |
Загрузка ...
|
|
| 66 | 2522-4605081 | Палец |
Загрузка ...
|
|
| 67 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 68 | 2522-4605055 | Вилка |
Загрузка ...
|
|
| 69 | 2522-4605085 | Винт |
Загрузка ...
|
|
| 70 | 2522-4605040 | Тяга |
Загрузка ...
|
|
| 71 | 102-3405113 | Гайка |
Загрузка ...
|
|
| 72 | 2522-4605050-01 | Тяга |
Загрузка ...
|
|
| 72 | 2522-4605250-01 | Тяга с захватом МТЗ 3к |
Загрузка ...
|
|
| 73 | 2522-4605050 | Тяга |
Загрузка ...
|
|
| 73 | 2522-4605250 | Тяга с захватом МТЗ 3к |
Загрузка ...
|
|
| 74 | 2522-4605034 | Проушина |
Загрузка ...
|
|
| 75 | 1522-4605125 | Винт |
Загрузка ...
|
|
| 76 | 1522-4605130 | Направляющая |
Загрузка ...
|
|
| 77 | 1522-4605140 | Чека |
Загрузка ...
|
|
| 78 | 1522-4605135 | Ползун |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
