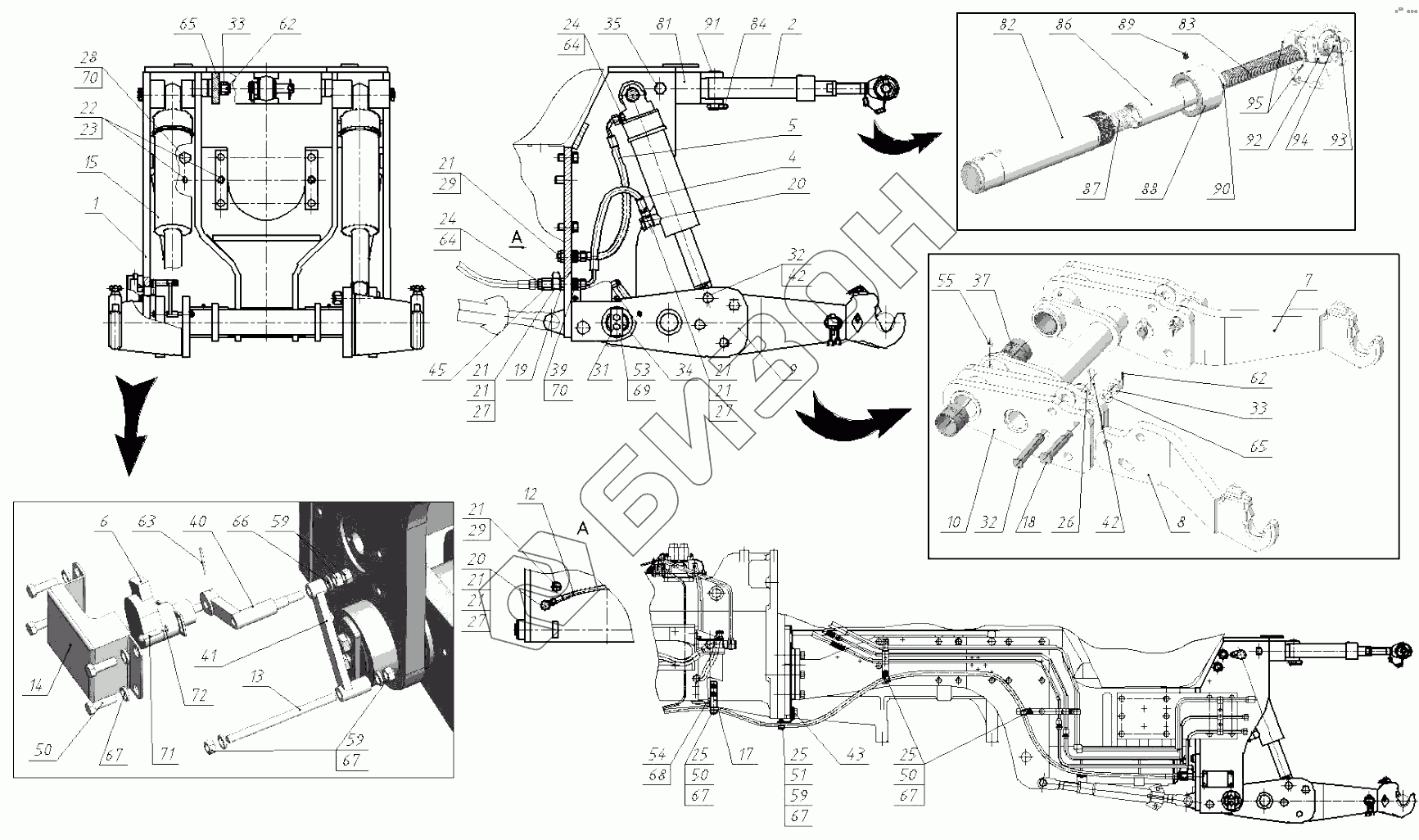

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Переднее навесное устройство
1
2
4
5
6
7
8
9
10
12
13
14
15
17
18
19
20
20
21
21
21
21
21
21
21
21
22
23
24
24
25
25
25
26
27
27
27
28
29
29
31
32
32
33
33
34
35
37
39
40
41
42
42
43
45
50
50
50
51
53
54
55
59
59
59
62
62
63
64
64
65
65
66
67
67
67
67
67
68
69
70
70
71
72
81
82
83
84
86
87
88
89
90
91
92
93
94
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-4605693 | 80-4605693 | Шарнир |
Загрузка ...
|
|
| 1 | 2822-4606015 | Кронштейн |
Загрузка ...
|
|
| 2 | 2822-4606040 | Тяга |
Загрузка ...
|
|
| 4 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 5 | 680-4607140-12 | Рукав |
Загрузка ...
|
|
| 6 | R917005165 | Датчик позиционный |
Загрузка ...
|
|
| 7 | 2522-4606035 | Тяга |
Загрузка ...
|
|
| 8 | 2522-4606035-01 | Тяга |
Загрузка ...
|
|
| 9 | 3522-4606025 | Блок нижних тяг |
Загрузка ...
|
|
| 10 | 3522-4606030 | Рамка нижних тяг |
Загрузка ...
|
|
| 12 | Н.036.83.140 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | 3022-4606001 | Ось |
Загрузка ...
|
|
| 14 | 3022-4606316 | Колпак |
Загрузка ...
|
|
| 15 | 4600.06 | Цилиндр |
Загрузка ...
|
|
| 17 | 2822-4606091 | Кронштейн |
Загрузка ...
|
|
| 18 | 2022-4606004-01 | Палец |
Загрузка ...
|
|
| 19 | 2822-4606061 | Переходник |
Загрузка ...
|
|
| 20 | 40-4607032 | Болт |
Загрузка ...
|
|
| 21 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 22 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 23 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 24 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 25 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 26 | 70-4605304-Б | Шайба |
Загрузка ...
|
|
| 27 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 28 | 680-2707024 | Болт |
Загрузка ...
|
|
| 29 | Н.036.77.000 | Сапун (8-11) |
Загрузка ...
|
|
| 30 | 1220-4605504 | Пластина |
Загрузка ...
|
|
| 31 | 1522-4605024-Б | Шайба |
Загрузка ...
|
|
| 32 | 1522-4605037 | Палец |
Загрузка ...
|
|
| 33 | 2522-6700028 | Гайка |
Загрузка ...
|
|
| 34 | 3022-4606001 | Ось |
Загрузка ...
|
|
| 35 | 3022-4606004 | Палец |
Загрузка ...
|
|
| 36 | 3022-4606005 | Палец |
Загрузка ...
|
|
| 37 | 70-4605032 | Втулка |
Загрузка ...
|
|
| 39 | 1321-2707013 | Гайка |
Загрузка ...
|
|
| 40 | 3022-4605315 | Рычаг |
Загрузка ...
|
|
| 41 | 3022-4606325 | Рычаг |
Загрузка ...
|
|
| 42 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 43 | М80-4607017-01 | Кронштейн |
Загрузка ...
|
|
| 45 | С80-4607223 | Штуцер |
Загрузка ...
|
|
| 50 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | БолтМ12-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | Масленка1.3.Ц9.хр | Масленка1.3.Ц9.хр |
Загрузка ...
|
|
| 59 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 62 | Шплинт4х36.019 | Шплинт |
Загрузка ...
|
|
| 63 | Шплинт2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 64 | Кольцо017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 65 | ШайбаС20.01.019 | Шайба |
Загрузка ...
|
|
| 66 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 67 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 68 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 69 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 70 | Шайба20.ОТ | Шайба |
Загрузка ...
|
|
| 71 | ВинтВ.М5-6gx22.58.019 | Винт |
Загрузка ...
|
|
| 72 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 81 | 3022-4606045 | Кронштейн |
Загрузка ...
|
|
| 82 | 2822-4606050-01 | Труба |
Загрузка ...
|
|
| 83 | А61.03.200-01 | Винт |
Загрузка ...
|
|
| 84 | А61.05.100-05 | Чека |
Загрузка ...
|
|
| 86 | 2822-4606041 | Ползун |
Загрузка ...
|
|
| 87 | 1220-4606043 | Пружина |
Загрузка ...
|
|
| 88 | 1220-4606044 | Гайка |
Загрузка ...
|
|
| 89 | 1220-4606046 | Винт |
Загрузка ...
|
|
| 90 | А61.02.003 | Контргайка |
Загрузка ...
|
|
| 91 | А61.10.001-02 | Палец |
Загрузка ...
|
|
| 92 | А61.02.100-05 | Винт диаметр 25 |
Загрузка ...
|
|
| 93 | А61.05.100-01 | Чека |
Загрузка ...
|
|
| 94 | А61.03.001-01 | Палец диаметр 25 мм |
Загрузка ...
|
|
| 95 | А61.03.002 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
